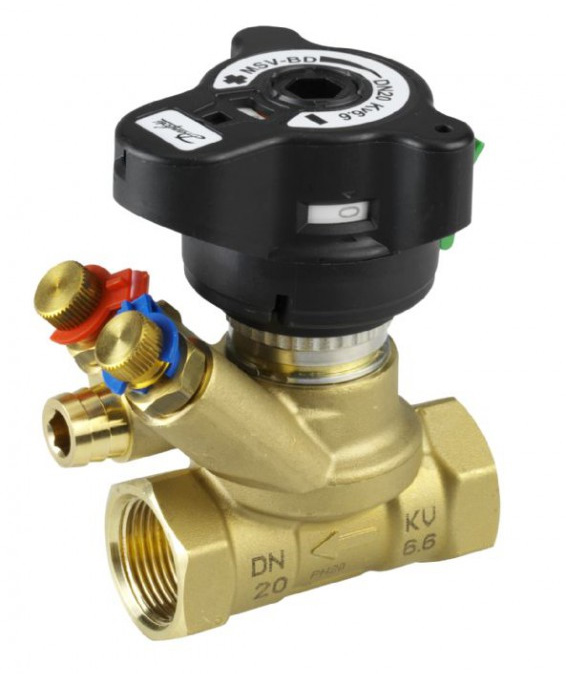

Ручной балансировочный клапан MSV-BD

Ручные балансировочные клапаны типа LENO™ MSV-BD предназначены для гидравлической балансировки систем отопления и охлаждения с постоянным гидравлическим режимом.
Задать вопрос
  • Описание
  • Модификации и цены

Особенности:

  • Сочетает возможности балансировочного клапана и шарового крана.
  • Простая настройка и блокировка настройки.
  • Цифровая шкала на рукоятке круговая, позволяет увидеть настройку практически с любой стороны.
  • Оснащен двумя измерительными ниппелями игольчатого типа (под 3-мм иглы).
  • Запорная функция класса «А» – 100% герметичность.
  • Имеет встроенный дренажный кран, позволяющий осуществлять слив с обеих сторон от клапана.
  • Блок дренажного крана и измерительных ниппелей может поворачиваться на 360° для удобства слива и измерения.
  • Дополнительная возможность открытия/закрытия с помощью шестигранного ключа
  • Рукоятка имеет цветной индикатор, показывающий положение клапана открыт/закрыт.
  • Рукоятка может сниматься на случай монтажа в стесненных условиях.

Основные данные:

  • Номинальный диаметр: DN 15...50 мм.
  • Пропускная способность: kvs = 2,5...40 м3/ч.
  • Номинальное давление, PN: 20 бар.
  • Регулируемая среда: вода / водогликолевая смесь с концентрацией гликоля до 30 %.
  • Температура регулируемой среды: -20...120 °С
  • Соединение:
    • внутренняя резьба (DN 15...50 мм);
    • наружная резьба (DN 15, 20 мм).

Клапан LENO™ MSV-BD (внутренняя резьба)

DN (мм)

kvs (м3/ч)

Внутренняя резьба

Код №

15 LF

2,5

Rp  1/2

003Z4000

15

3,0

Rp 1/2

003Z4001

20

6,6

Rp 3/4

003Z4002

25

9,5

Rp 1

003Z4003

32

18

Rp 11/4

003Z4004

40

26

Rp 11/2

003Z4005

50

40

Rp 2

003Z4006

Клапан LENO™ MSV-BD (наружная резьба)

DN (мм)

kvs (м3/ч)

Наружная резьба

Код №

15 LF

2,5

G 3/4 A*

003Z4100

15

3,0

G 3/4 A*

003Z4101

20

5,9

G 1 A

003Z4102

* Евроконус (DIN V 3838).

Номинальный диаметр, DN

мм

15 LF

15

20

25

32

40

50

Пропускная способность, kvs

м3

2.5

3.0

6.0

9.5

18

26

40

Номинальное давление, PN

бар

20

Испытательное давление

бар

30

Максимальный перепад давлений на клапане

бар

2,5

Регулируемая среда

Вода/водогликолевая смесь с концентрацией гликоля до 30 %

Температура регулируемой среды

°С

-20...120

Запорная функция

Класс «А»: 100% герметичность

Соединение

Внутренняя и наружная резьба по ISO 228/1

Материалы

Корпус клапана

Необесцинковывающаяся латунь

Уплотнительные кольца

EPDM

Шар

Хромированная латунь

Уплотнение шара

Тефлон

КодНаименованиеЦена (без учета НДС)
000020527MSV-BD клапан балансировочный Ду 15 нар. резьба (003Z4101)5379.65В корзинуБыстрый заказ
000012259MSV-BD клапан балансировочный Ду 25 (003Z4003)13095В корзинуБыстрый заказ
000012553MSV-BD клапан балансировочный Ду 50 (003Z4006)14448.21В корзинуБыстрый заказ
000011659MSV-BD клапан балансировочный Ду 32 (003Z4004)8099.6В корзинуБыстрый заказ
000017118MSV-BD клапан балансировочный Ду 15 (003Z4001)5379.65В корзинуБыстрый заказ
000022101MSV-BD клапан балансировочный Ду 15 вн.резьба (003Z4000)3305В корзинуБыстрый заказ
000020526MSV-BD клапан балансировочный Ду 15 нар. резьба (003Z4100)5379.65В корзинуБыстрый заказ
000020528MSV-BD клапан балансировочный Ду 20 нар. резьба (003Z4102)5917.62В корзинуБыстрый заказ
000012333MSV-BD клапан балансировочный Ду 20 внутр. резьба (003Z4002)5767.05В корзинуБыстрый заказ
000011617MSV-BD клапан балансировочный Ду 40 (003Z4005)10528.75В корзинуБыстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
