Краны БРОЕН БАЛЛОМАКС разработаны специально для трубопроводов центрального теплоснабжения, охлаждения, газораспределения и минеральных масел, гарантируют надежное перекрытие и изоляцию для любой из транспортируемых сред – воды, газа, масла.

Один из вариантов исполнения шаровых кранов БРОЕН БАЛЛОМАКС - предызолированные краны, которые могут применяться как для однотрубных, так и для двутрубных систем отопления.

Задать вопрос
  • Описание
  • Модификации и цены

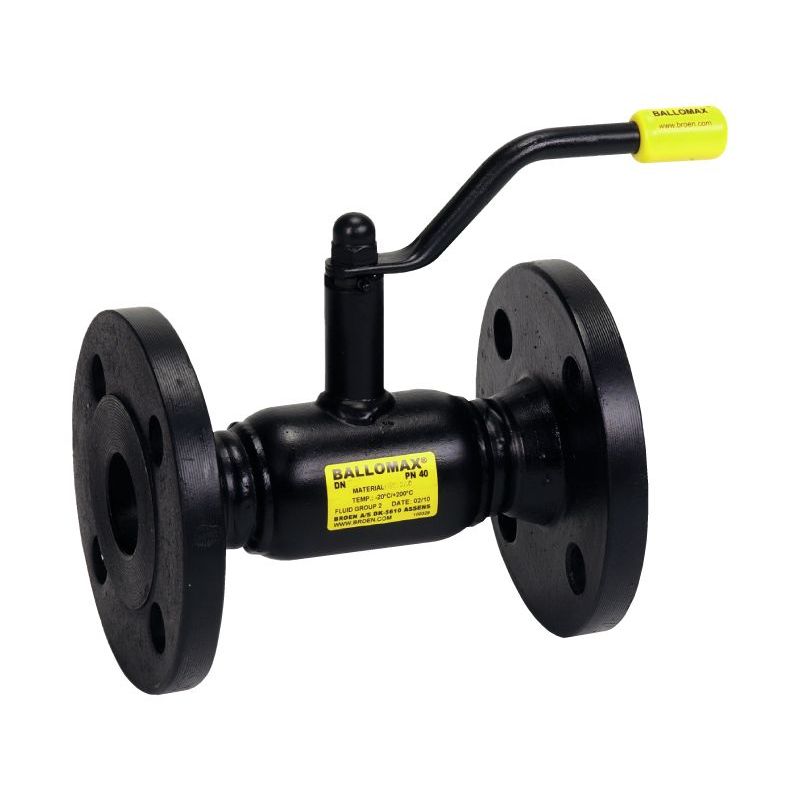

Краны шаровые БРОЕН БАЛЛОМАКС типа КШТ предназначены для полного открывания или закрывания потока рабочей среды. Их нельзя применять в качестве дроссельной или регулирующей арматуры.

Краны БРОЕН БАЛЛОМАКС могут применяться в закрытых системах теплоснабжения, отопления, холодоснабжения с водой или водным раствором этилен – или пропиленгликоля с концентрацией не более 50%.

DN (мм)

PN (бар)

Т (°С)

Присоединение

10-1400

16/25/40/100

-40/+200 (вода)

-20/+80 (газ, стандартный и полный

проход)

-40/+100 (газ, полный проход)

-60/+100 (газ, полный проход)

-40/+80 (керосин и светлые нефтепродукты)

резьбовое/под сварку/фланцевое и др.

Управление: рукоятка/ручной и переносной редуктор/привод

Корпус шаровых кранов БРОЕН БАЛЛОМАКС изготовлен из углеродистой стали P235GH / 09Г2С. Основным рабочим элементом крана является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из тефлона с содержанием 20 % углерода. Благодаря наличию тарельчатой пружины (Сталь пружинная Ck75(50CrV4)), удается компенсировать температурные расширения шара и исключить возможность протечек. Шток (нержавеющая сталь W. Nr. 1.4305) оснащен уплотнительными кольцами (EPDM, витон), исключающие возможность протечки по штоку. Система поджима седел шара, а также наличие уплотнений по штоку, обеспечивают класс герметичности А (ГОСТ Р54808-2011). Расчетный срок службы кранов не менее 30 лет или 15 000 (пятнадцать тысяч) циклов открытия-закрытия.

С 2009 г. компания БРОЕН постепенно переходит на размеры присоединительных патрубков шаровых кранов БРОЕН БАЛЛОМАКС соответствующих требованиям ГОСТ РФ.

DN

мм

Диаметр патрубка x толщина стенки патрубка мм (ГОСТ)

Диаметр патрубка x толщина стенки патрубка мм (DIN)

50

57 х 4

60,3 х 2,9

65

76 х 4

76,1 х 3,6

80

89 х 4

88,9 х 3,2

100

108 х 4

114,3 х 3,6

125

133 х5

139,7 х 3,6

150

159 х 5

168,3 х 4

200

219 х 7

219 х 4,5

250

273 х 8

273 х 5

300

324 x 8

323,9 х 5,6

400

426 х 7

406,4 х 6,3

500

530 х 7

508 х 6,3

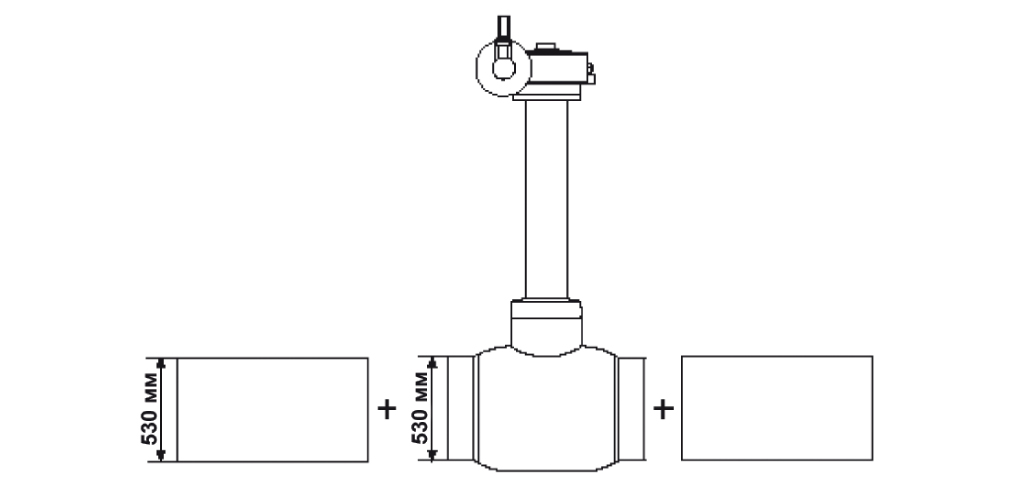

Схема монтажа шаровых кранов с патрубками по ГОСТ

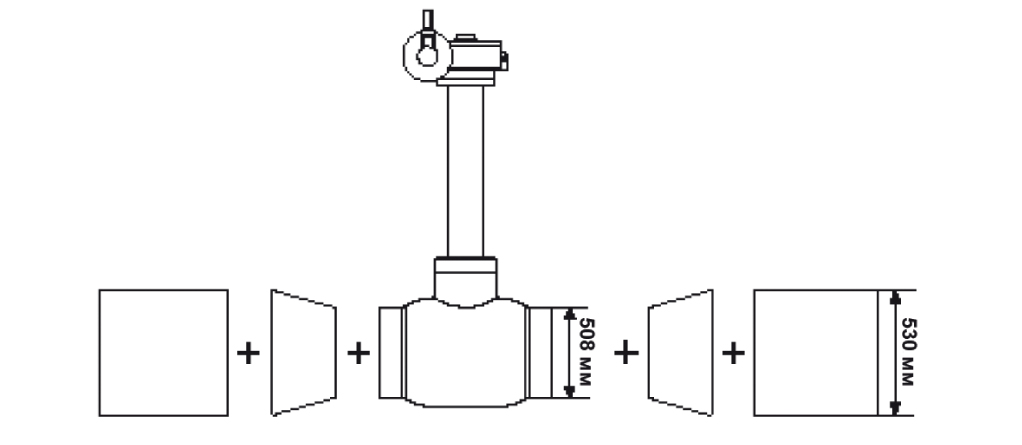

Схема монтажа шаровых кранов с патрубками по DIN

Таким образом, шаровые краны БРОЕН БАЛЛОМАКС одни из первых кранов европейского качества, адаптированные под российскую трубу, что значительно облегчит и ускорит время монтажа.

КодНаименованиеЦена (без учета НДС)
000022717Кран шаровый Ballomax Ду 65 Ру 16 под сварку КШТ 11с10фт 60.002.0652503В корзинуБыстрый заказ
000044128Кран шаровый Ballomax Ду 80 Ру 25 фланец/сварка КШТ 60.104.0806652В корзинуБыстрый заказ
000025723Кран шаровый Ballomax Ду 80 Ру 16 фланцевый (газ) КШГ 70.103.0809456В корзинуБыстрый заказ
000022813Кран шаровый Ballomax Ду 40 Ру 40 фланец/сварка КШТ 60.104.0403194В корзинуБыстрый заказ
000021457Кран шаровый Ballomax Ду 50 Ру 40 резьба/резьба КШТ 60.100.0503933В корзинуБыстрый заказ
000014259Кран шаровый Ballomax Ду 15 Ру 40 резьба/резьба КШТ 60.100.0151784В корзинуБыстрый заказ
000003446Кран шаровый Ballomax Ду 50 Ру 16 фланцевый (газ) КШГ 70.103.0505659В корзинуБыстрый заказ
000003453Кран шаровый Ballomax Ду 100 Ру16 фланцевый (газ) КШГ 70.103.10015633В корзинуБыстрый заказ
000021759Кран шаровый Ballomax Ду 10 Ру 40 резьба/резьба КШТ 60.100.0101835В корзинуБыстрый заказ
000021760Кран шаровый Ballomax Ду 20 Ру 40 резьба/резьба КШТ 60.100.0202044В корзинуБыстрый заказ
000014793Кран шаровый Ballomax Ду 25 Ру 40 резьба/сварка КШТ 60.101.0252077В корзинуБыстрый заказ
000013142Кран шаровый Ballomax Ду 32 Ру 40 резьба/сварка КШТ 60.101.0322370В корзинуБыстрый заказ
000022761Кран шаровый Ballomax Ду 20 Ру 40 резьба/сварка КШТ 60.101.0202044В корзинуБыстрый заказ
000012596Кран шаровый Ballomax Ду 15 Ру 40 резьба/сварка КШТ 60.101.0151882В корзинуБыстрый заказ
000022711Кран шаровый Ballomax Ду 15 Ру 16 под сварку КШТ 11с10фт 60.002.015924В корзинуБыстрый заказ
000022722Кран шаровый Ballomax Ду 15 Ру 16 фланцевый КШТ 11с10фт 60.003.0151448В корзинуБыстрый заказ
000028890Кран шаровый Ballomax Ду 150 Ру 16 фланцевый (газ) КШГ 71.103.15049573В корзинуБыстрый заказ
000022730Кран шаровый Ballomax Ду 100 Ру 16 фланцевый КШТ 11с10фт 60.003.1006266В корзинуБыстрый заказ
000022731Кран шаровый Ballomax Ду 125 Ру 16 фланцевый КШТ 11с10фт 60.003.1258884В корзинуБыстрый заказ
000022718Кран шаровый Ballomax Ду 80 Ру 16 под сварку КШТ 11с10фт 60.002.0803203В корзинуБыстрый заказ
000022713Кран шаровый Ballomax Ду 25 Ру 16 под сварку КШТ 11с10фт 60.002.025976В корзинуБыстрый заказ
000022726Кран шаровый Ballomax Ду 40 Ру 16 фланцевый КШТ 11с10фт 60.003.0402432В корзинуБыстрый заказ
000022724Кран шаровый Ballomax Ду 25 Ру 16 фланцевый КШТ 11с10фт 60.003.0251684В корзинуБыстрый заказ
000040776Кран шаровый Ballomax Ду 50 Ру 40 резьба/сварка КШТ 60.101.0504570В корзинуБыстрый заказ
000038213Кран шаровый Ballomax Ду 32 Ру 40 фланец/сварка КШТ 60.104.0322313В корзинуБыстрый заказ
000014260Кран шаровый Ballomax Ду 32 Ру 40 резьба/резьба КШТ 60.100.0322407В корзинуБыстрый заказ
000014840Кран шаровый Ballomax Ду 40 Ру 40 резьба/сварка КШТ 60.101.0403094В корзинуБыстрый заказ
000038214Кран шаровый Ballomax Ду 50 Ру 40 фланец/сварка КШТ 60.104.0503374В корзинуБыстрый заказ
000003458Кран шаровый Ballomax Ду 200 Ру 25 под сварку КШТ 61.102.20039299В корзинуБыстрый заказ
000003439Кран шаровый Ballomax Ду 32 Ру 40 под сварку КШТ 60.102.0321682В корзинуБыстрый заказ
000003451Кран шаровый Ballomax Ду 100 Ру 25 под сварку КШТ 60.102.1006908В корзинуБыстрый заказ
000003434Кран шаровый Ballomax Ду 15 Ру 40 фланцевый КШТ 60.103.0152460В корзинуБыстрый заказ
000022715Кран шаровый Ballomax Ду 40 Ру 16 под сварку КШТ 60.002.0401434В корзинуБыстрый заказ
000003457Кран шаровый Ballomax Ду 150 Ру 16 фланцевый КШТ 61.103.15029082В корзинуБыстрый заказ
000003448Кран шаровый Ballomax Ду 65 Ру 16 фланцевый КШТ 60.103.0655403В корзинуБыстрый заказ
000014792Кран шаровый Ballomax Ду 10 Ру 40 под сварку КШТ 60.102.0101312В корзинуБыстрый заказ
000003437Кран шаровый Ballomax Ду 25 Ру 40 под сварку КШТ 60.102.0251530В корзинуБыстрый заказ
000022725Кран шаровый Ballomax Ду 32 Ру 16 фланцевый КШТ 60.003.0321918В корзинуБыстрый заказ
000003438Кран шаровый Ballomax Ду 25 Ру 40 фланцевый КШТ 60.103.0252838В корзинуБыстрый заказ
000003452Кран шаровый Ballomax Ду 100 Ру 16 фланцевый КШТ 60.103.10010764В корзинуБыстрый заказ
000003440Кран шаровый Ballomax Ду 32 Ру 40 фланцевый КШТ 60.103.0323093В корзинуБыстрый заказ
000003436Кран шаровый Ballomax Ду 20 Ру 40 фланцевый КШТ 60.103.0202699В корзинуБыстрый заказ
000014258Кран шаровый Ballomax Ду 25 Ру 40 резьба/резьба КШТ 60.100.0252167В корзинуБыстрый заказ
000021456Кран шаровый Ballomax Ду 40 Ру 40 резьба/резьба КШТ 60.100.0403293В корзинуБыстрый заказ
000026052Кран шаровый Ballomax Ду 80 Ру 25 фланцевый КШТ 60.103.080-257742В корзинуБыстрый заказ
000030614Кран шаровый Ballomax Ду 150 Ру 25 фланцевый КШТ 61.103.150.2530709В корзинуБыстрый заказ
000026051Кран шаровый Ballomax Ду 65 Ру 25 фланцевый КШТ 60.103.065-256432В корзинуБыстрый заказ
000003454Кран шаровый Ballomax Ду 125 Ру 25 под сварку КШТ 61.102.12512828В корзинуБыстрый заказ
000022727Кран шаровый Ballomax Ду 50 Ру 16 фланцевый КШТ 60.003.0502672В корзинуБыстрый заказ
000022716Кран шаровый Ballomax Ду 50 Ру 16 под сварку КШТ 60.002.0501536В корзинуБыстрый заказ
000024612Кран шаровый Ballomax Ду 125 Ру 16 фланцевый КШТ 61.103.12517248В корзинуБыстрый заказ
000022714Кран шаровый Ballomax Ду 32 Ру 16 под сварку КШТ 60.002.0321095В корзинуБыстрый заказ
000003442Кран шаровый Ballomax Ду 40 Ру 40 фланцевый КШТ 60.103.0404326В корзинуБыстрый заказ
000003435Кран шаровый Ballomax Ду 20 Ру 40 под сварку КШТ 60.102.0201295В корзинуБыстрый заказ
000003443Кран шаровый Ballomax Ду 50 Ру 40 под сварку КШТ 60.102.0502424В корзинуБыстрый заказ
000038215Кран шаровый Ballomax Ду 125 Ру 25 фланцевый (полнопроходной) КШТ 61.113.125 под редуктор или эл.привод31486В корзинуБыстрый заказ
000038216Кран шаровый Ballomax Ду 150 Ру 25 фланцевый (полнопроходной) КШТ 61.113.150 под редуктор или эл.привод37131В корзинуБыстрый заказ
000038218Кран шаровый Ballomax Ду 250 Ру 25 под сварку полнопроходной КШТ 61.112.250 под редуктор или эл.привод296341В корзинуБыстрый заказ
000038202Кран шаровый Ballomax Ду 250 Ру 25 под сварку КШТ 61.102.250 (под редуктор или эл.привод)83118В корзинуБыстрый заказ
000031183Кран шаровый Ballomax Ду 80 Ру 16 фланцевый (газ) (полнопроходной) КШГ 70.113.08012887В корзинуБыстрый заказ
000029591Кран шаровый Ballomax Ду 65 Ру 25 под приварку полнопроходной КШТ 60.112.0658314В корзинуБыстрый заказ
000029598Кран шаровый Ballomax Ду 80 Ру 25 под приварку полнопроходной КШТ 60.112.08010046В корзинуБыстрый заказ
000027293Кран шаровый Ballomax Ду 32 Ру 40 под приварку полнопроходной КШТ 60.112.0323069В корзинуБыстрый заказ
000040531Кран шаровый Ballomax Ду 150 Ру 16 фланцевый (полнопроходной) КШТ 61.113.150 под редуктор или эл.привод46740В корзинуБыстрый заказ
000038217Кран шаровый Ballomax Ду 200 Ру 25 фланцевый (полнопроходной) КШТ 61.113.200 под редуктор или эл.привод84383В корзинуБыстрый заказ
000026055Кран шаровый Ballomax Ду 100 Ру 25 фланцевый (полнопроходной) КШТ 61.113.100 под редуктор или эл.привод15954В корзинуБыстрый заказ
000003441Кран шаровый Ballomax Ду 40 Ру 40 под сварку КШТ 60.102.0402133В корзинуБыстрый заказ
000003456Кран шаровый Ballomax Ду 150 Ру 25 под сварку КШТ 61.102.15021097В корзинуБыстрый заказ
000003432Кран шаровый Ballomax Ду 15 Ру 40 под сварку КШТ 60.102.0151312В корзинуБыстрый заказ
000003450Кран шаровый Ballomax Ду 80 Ру 16 фланцевый КШТ 60.103.0807161В корзинуБыстрый заказ
000010380Кран шаровый Ballomax Ду 200 Ру 16 фланцевый КШТ 61.103.20047478В корзинуБыстрый заказ
000026053Кран шаровый Ballomax Ду 100 Ру 25 фланцевый КШТ 60.103.100-2511637В корзинуБыстрый заказ
000003449Кран шаровый Ballomax Ду 80 Py 25 под сварку КШТ 60.102.0805148В корзинуБыстрый заказ
000003447Кран шаровый Ballomax Ду 65 Ру 25 под сварку КШТ 60.102.0653773В корзинуБыстрый заказ
000003445Кран шаровый Ballomax Ду 50 Ру 40 фланцевый КШТ 60.103.0504557В корзинуБыстрый заказ
000029222Кран шаровый Ballomax Ду 25 Ру 40 фланцевый полнопроходной КШТ 60.113.0253741В корзинуБыстрый заказ
000029606Кран шаровый Ballomax Ду 80 Ру 25 фланцевый полнопроходной КШТ 60.113.080-2512162В корзинуБыстрый заказ
000029419Кран шаровый Ballomax Ду 50 Ру 16 фланцевый полнопроходной КШТ 60.113.0505552В корзинуБыстрый заказ
000024613Кран шаровый Ballomax Ду 200 Ру 16 фланцевый с редуктором (61.103.200-R)51972В корзинуБыстрый заказ
000022720Кран шаровый Ballomax Ду 125 Ру 16 под сварку КШТ 11с10фт 60.002.1257231В корзинуБыстрый заказ
000022719Кран шаровый Ballomax Ду 100 Ру 16 под сварку КШТ 11с10фт 60.002.1004056В корзинуБыстрый заказ
000022721Кран шаровый Ballomax Ду 150 Ру 16 под сварку КШТ 11с10фт 60.002.15010604В корзинуБыстрый заказ
000022723Кран шаровый Ballomax Ду 20 Ру 16 фланцевый КШТ 11с10фт 60.003.0201690В корзинуБыстрый заказ
000022732Кран шаровый Ballomax Ду 150 Ру 16 фланцевый КШТ 11с10фт 60.003.15014318В корзинуБыстрый заказ
000022728Кран шаровый Ballomax Ду 65 Ру 16 фланцевый КШТ 11с10фт 60.003.0653380В корзинуБыстрый заказ
000022712Кран шаровый Ballomax Ду 20 Ру 16 под сварку КШТ 11с10фт 60.002.020931В корзинуБыстрый заказ
000037463Кран шаровый Ballomax Ду 15 Ру 40 под сварку полнопроходной КШТ 60.112.0152198В корзинуБыстрый заказ
000029570Кран шаровый Ballomax Ду 50 Ру 25 под сварку полнопроходной КШТ 60.112.0504712В корзинуБыстрый заказ
000029547Кран шаровый Ballomax Ду 25 Ру 40 под сварку полнопроходной КШТ 60.112.0252533В корзинуБыстрый заказ
000030340Кран шаровый Ballomax Ду 65 Ру 16 фланцевый полнопроходной КШТ 60.113.0659078В корзинуБыстрый заказ
000032358Кран шаровый Ballomax Ду 300 Ру 25 под приварку с редуктором (61.102.300-R)178321В корзинуБыстрый заказ
000027292Кран шаровый Ballomax Ду 40 Ру 40 фланцевый полнопроходной КШТ 60.113.0405183В корзинуБыстрый заказ
000029545Кран шаровый Ballomax Ду 65 Ру 25 фланцевый полнопроходной КШТ 60.113.065-259393В корзинуБыстрый заказ
000027295Кран шаровый Ballomax Ду 15 Ру 40 фланцевый (полнопроходной) КШТ 60.113.0153178В корзинуБыстрый заказ
000029587Кран шаровый Ballomax Ду 32 Ру 40 фланцевый полнопроходной КШТ 60.113.0323871В корзинуБыстрый заказ
000034482Кран шаровый Ballomax Ду 40 Ру 40 под сварку полнопроходной КШТ 60.112.0403517В корзинуБыстрый заказ
000027409Кран шаровый Ballomax Ду 80 Ру 16 фланцевый (полнопроходной) КШТ 60.113.08011738В корзинуБыстрый заказ
000027294Кран шаровый Ballomax Ду 20 Ру 40 фланцевый полнопроходной КШТ 60.113.0203508В корзинуБыстрый заказ
000022729Кран шаровый Ballomax Ду 80 Ру 16 фланцевый КШТ 11с10фт 60.003.0803875В корзинуБыстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Broen

Документы

Каталог Размер: 2.6 Мб
Паспорт BALLOMAX_KSHT_10-500 Размер: 147.1 Кб
Паспорт BALLOMAX_KSHT_1400 Размер: 90.3 Кб

Вы можете купить краны шаровые Ballomax по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Казани, Краснодаре, Красноярске, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре, Уфе и Челябинске.
