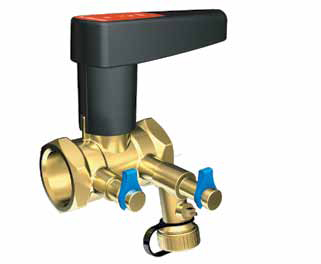

BALLOREX типа V используется для балансировки систем отопления, охлаждения и обеспечивает необходимое распределение потоков в отдельных стояках и ветках. Применяется, как правило, в системах местного или центрального теплоснабжения, а также для обвязки вентиляционных и холодильных установок.
BALLOREX типа V может устанавливаться в любом положении и монтаж не зависит от направления потока.
Настройку BALLOREX легко выполнить с помощью шестигранного ключа. При вращении шестигранного ключа на рукоятке клапана, шток внутри клапана изменяет свое положение и тем самым достигается требуемая настройка клапана. Точная цифровая шкала настройки на верхней части рукоятки отображает значения, которые читаются, даже если клапан расположен под потолком или у стены.
Технические характеристики
|
Наименование параметра |
Значение |
|---|---|
|
Класс герметичности клапана по ГОСТ |
А |
|
Давление условное Ру, МПа |
2,5 |
|
Максимальная температура среды, оС |
135 |
|
Ду |
Резьба |
Тип пропускной способности |
Kvs, м3/ч |
|---|---|---|---|
|
15 |
G 1/2’’ |
S |
1,71 |
|
20 |
G 3/4’’ |
S |
4,4 |
|
25 |
G1’’ |
S |
7,46 |
|
32 |
G1 1/4’’ |
S |
13,48 |
|
40 |
G1 1/2’’ |
S |
23,68 |
|
50 |
G2’’ |
S |
34,52 |
Инструкция по эксплуатации:
1. Отсечной шаровой элемент регулировочного клапана BROEN BALLOREX V в процессе эксплуатации должен находиться в положениях либо "полностью открыто" до упора ограничительного штифта, либо "полностью закрыто".
ВНИМАНИЕ: Запрещено использование шаровых отсечных элементов регулировочных кранов BROEN BALLOREX в качестве регулирующего органа. Регулирующим элементом в клапанах BROEN BALLOREX V является регулировочный шток.
2. Клапаны BROEN BALLOREX V допускаются к эксплуатации на параметры среды, не превышающие указанные в данном паспорте.
3. Открытие и закрытие запорных клапанов BROEN BALLOREX® V следует производить плавно во избежание гидравлических ударов.
Инструкция по установке:
1. При монтаже резьбовых клапанов BROEN BALLOREX V необходимо произвести осмотр поверхности резьбы крана и ответной части трубопровода. На резьбе не должно быть забоин, вмятин и заусенцев, препятствующих навинчиванию клапана. При навинчивании клапана недопустимо использование нестандартного инструмента.
2. Поток через клапан должен идти в направлении, указанном стрелкой на корпусе клапана.
3. Для рукоятки клапана при работе открыто/закрыто требуется свободный сектор вращения 90о с радиусом:
|
Ду 15-25 |
75 мм |
|---|---|
|
Ду 32-50 |
122 мм |
4. Для установки измерительного зонда требуется свободное пространство мин. 250мм по радиальной оси измерительного входа клапана. Поток через клапан должен идти в направлении, указанном стрелкой на корпусе клапана.
5. Установка клапанов BALLOREX V в технологическую линию должна производиться в соответствии с требованиями проекта заказчика и учетом норм, правил и стандартов по безопасности РФ.
