Основные характеристики:
- Условный проход: 50–300 мм.
- Условное давление: 16 и 25 бар.
- Диапазон рабочих температур: -10… 130 °С (Ру 16) и -10… 150 °С (Ру 25).
- Клапаны устанавливаются на подающем или обратном трубопроводе системы.

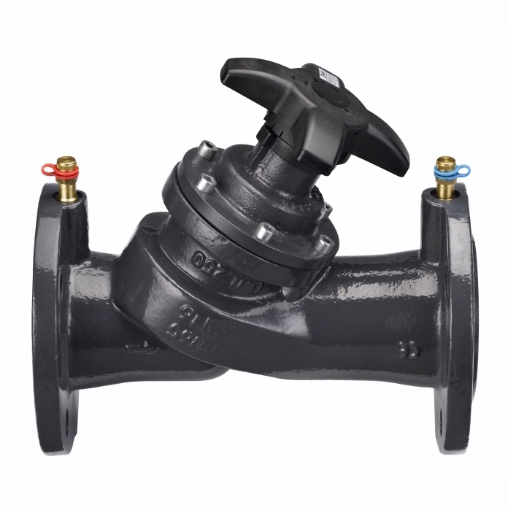

MSV-F2, Pу 16
Ду, мм |
Пропускная способность Kvs,м3/ч |
Макс. температура среды, °С |
Pу, бар |
Кодовый номер |
---|---|---|---|---|
50 |
53,8 |
130 |
16 |
003Z1061 |
65 |
93,4 |
003Z1062 |
||
80 |
122,3 |
003Z1063 |
||
100 |
200,0 |
003Z1064 |
||
125 |
304,4 |
003Z1065 |
||
150 |
400,8 |
003Z1066 |
||
200 |
685,6 |
130 |
16 |
003Z1067 |
250 |
952,3 |
003Z1068 |
||
300 |
1380,2 |
003Z1069 |
MSV-F2, Pу 25
Ду, мм |
Пропускная способность Kvs,м3/ч |
Макс. температура среды, °С |
Pу, бар |
Кодовый номер |
---|---|---|---|---|
50 |
53,8 |
150 |
25 |
003Z1070 |
65 |
93,4 |
003Z1071 |
||
80 |
122,3 |
003Z1072 |
||
100 |
200,0 |
003Z1073 |
||
125 |
304,4 |
003Z1074 |
||
150 |
400,8 |
003Z1075 |
||
200 |
685,6 |
150 |
25 |
003Z1076 |
250 |
952,3 |
003Z1077 |
||
300 |
1380,2 |
003Z1078 |
MSV-F2, Pу 16/25
Ду, мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
---|---|---|---|---|---|---|---|---|---|
Kvs, м3/ч |
53,8 |
93,4 |
122,3 |
200,0 |
304,4 |
400,8 |
685,6 |
952,3 |
1380,2 |
Условное давление Ру, бар |
16, 25 |
||||||||
Макс. перепад давлений на клапане ΔРкл, бар |
1,5/2,0 |
||||||||
Протечка через закрытый клапан |
В соответствии с ISO 5208 |
||||||||
Качество воды в соответствии с DIN 3440 |
Вода в системах тепло- и холодоснабжения |
||||||||
Макс. температура перемещаемой среды, °C |
130/150 |
||||||||
Присоединение |
Фланцевое, в соответствии с EN 1092-2 |
||||||||
Масса, кг |
10 |
16 |
20 |
29 |
42 |
54 |
196 |
358 |
464 |
Материал корпуса |
Чугун EN-GJL 250 (GG 25) |
||||||||
Материал уплотнений |
EPDM |
PTFE |
|||||||
Материал золотника |
CW602N |
CuSn5Zn5Pb5 |
Нержавеющая сталь |
