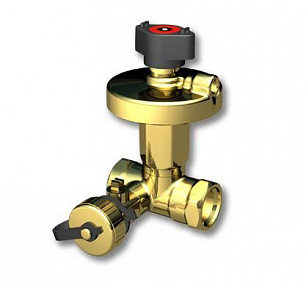

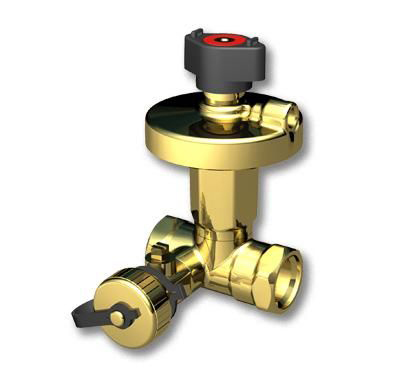

BALLOREX DP является регулятором перепада давления, который устанавливается на обратном трубопроводе. Давление подающего трубопровода по капиллярной трубке подается на мембрану сверху. При увеличении давления на подающем трубопроводе, растущее давление над мембраной заставляет шток клапана двигаться вниз постепенно его закрывая в результате чего добиваясь стабилизации перепада давления на потребителе.
Простой способ ввода в эксплуатацию
BALLOREX DP обеспечивает необходимый перепад давления на циркуляционном кольце при любых нагрузках. Это позволяет поэтапно запускать объект в эксплуатацию благодаря зональной балансировке. На практике это означает, что части здания могут быть постепенно введены в эксплуатацию по мере завершения их строительства. Частичное отключение системы не влияет на другие ее части. Использование клапанов Ballorex DP также устраняет шумовые явления, вызванные избыточным давлением в других частях системы. В целом Ballorex DP гарантирует работу системы без шума и превышения расхода, приводящего к излишнему потреблению энергии, обеспечивая таким образом идеальную работу всей системы сегодня, завтра и в будущем.
Клапан Ballorex DP имеет заводские преднастройки 10 кРа (модель 5-25 кРа) или 30 кРа (модель 20-40 кРа). Настройка на произвольное значение преднастройки в пределах диапазона регулировки производится с помощью идущего в комплекте шестигранного ключа.
При использовании в сочетании с клапаном BALLOREX Venturi в качестве клапана партнера, капиллярная трубка подключается к клапану BALLOREX Venturi установленному на подающей линии. Будучи предустановленным на заданное значение перепада давления в соответствии с вышеуказанными значениями, расчетное значение расхода может быть легко и точно настроено при непосредственном его измерении - уникальная особенность ручных балансировочных клапанов BALLOREX Venturi.
Технические характеристики
Наименование параметра |
Значение |
Примечание |
---|---|---|
Класс герметичности затвора по ГОСТ 9544-93 |
А |
|
Давление условное Ру, МПа |
2,5 |
|
Максимальная температура среды, оС |
135 |
зависит от типа охлаждающей жидкости |
Минимальная температура среды, оС |
-30 |
|
Резьбовое присоединение
Ду, мм |
Kvs, м3/ч |
Масса, кг |
Поддерживаемый перепад давления, кПа |
---|---|---|---|
15 |
1,6 |
0,755 |
5-25 |
20 |
2,5 |
0,760 |
|
25 |
4 |
0,785 |
|
32 |
6,3 |
0,810 |
|
40 |
10 |
0,850 |
|
15 |
1,6 |
0,755 |
20-40 |
20 |
2,5 |
0,760 |
|
25 |
4 |
0,785 |
|
32 |
6,3 |
0,810 |
|
40 |
10 |
0,850 |
|
50 |
20 |
1,150 |
|
40 |
10 |
0,850 |
35-75 |
50 |
20 |
1,150 |
|
50 |
20 |
1,150 |
60-100 |
