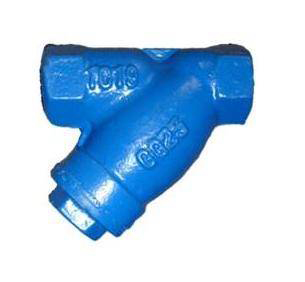

Фильтр магнитный резьбовой ФММ

Фильтры магнитно-механические, они же фильтры магнитные (другое название: фильтры магнитные резьбовые) предназначены для улавливания стойких механических примесей в рабочей среде.

Магнитный фильтр резьбовой сетчатый задерживает все твердые частицы, чьи размеры превышают размеры ячеек, а магниты улавливают даже мелкие намагниченные металлические частицы. Фильтры магнитно-механические ФММ широко зарекомендовали себя на стальных, чугунных и пластиковых трубопроводах различных систем.

Несомненно, фильтр магнитный является важным элементом трубопроводной арматуры, поскольку защищает уязвимые элементы трубопровода.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
КодНаименованиеЦена (без учета НДС)
000027461ФММ-32 (ABRA) фильтр магнитный муфтовый3045
В корзину
Быстрый заказ
000028158ФММ-40 (ABRA) фильтр магнитный муфтовый3249
В корзину
Быстрый заказ
000027459ФММ-20 (ABRA) фильтр магнитный муфтовый1924
В корзину
Быстрый заказ
000027462ФММ-50 (ABRA) фильтр магнитный муфтовый3689
В корзину
Быстрый заказ
000027460ФММ-25 (ABRA) фильтр магнитный муфтовый2603
В корзину
Быстрый заказ
000030401ФММ-15 (ABRA) фильтр магнитный муфтовый1482
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.

Рабочие среды и применения:

  • Холодное водоснабжение (ХВС),
  • горячее водоснабжение (ГВС),
  • теплоснабжение с любым стандартным теплоносителем (включая антифризы),
  • паровые системы (паровые линии, паропроводы) до 250 °C для фланцевых и 200 °C для резьбовых максимум,
  • конденсатные линии,
  • технологическое водоснабжение,
  • газопроводы нейтральных и инертных газов, включая природный (натуральный) газ,
  • водоподготовка и водозабор,
  • транспортировка минеральных и синтетических масел и т.д.

Фактически, ФММ Фильтр магнитно-механический сетчатый резьбовой чугунный с магнитной вставкой Ду 15-50 (1/2-2") Ру 16 ABRA-YS-3016-D ФММ представляет собой:

  • Фильтр сетчатый фланцевый резьбовой Ду 015-50 (1/2-2") Ру 16, ABRA-YS-3016-D с установленной внутри магнитной вставкой для фильтров сетчатых ABRA-YS-3016-D резьбовых.

Внимание: Применение магнитных фильтров и магнитных вставок ограничено рабочей температурой +200°С

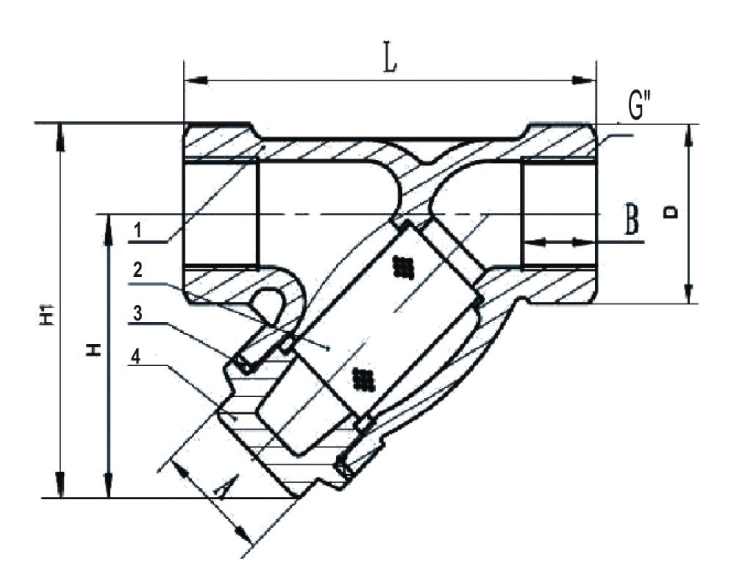

Габаритные размеры, вес и Kv

Ду/DN

15

½”

20

3/4”

25

1”

32

1-1/4”

40

1-1/2”

50

2”

Ру/PN

16

Температура рабочая и кратковременная, °C

180 и 200 соответственно

Резьба – трубная цилиндрическая, BSP, G”

½”

3/4”

1”

1-1/4”

1-1/2”

2”

L – строительная длина, мм+/- 2 мм

85

100

120

140

160

205

H – строительная высота (от оси трубы), мм

66

66

75

77

90

98

H1 – габаритная высота, мм

81

84

98

105

121

136

А – размер крышки фильтра под ключ, мм

25

25

31

31

41

41

D, мм

30

36

46

55

62

76

В – глубина резьбы, мм

16

18

18

19

19

21

Размер отверстия в сетке, мм

0,8

Размер габаритной сетки фильтра

Ø24х43

Ø24х43

Ø29х49

Ø30х53

Ø38х67

Ø38х67

Kv стандартное исполнение

5,35

9,55

16,55

20,1

33,1

54,1

Вес, кг/шт.

0,520

0,710

1,070

1,500

2,400

3,600

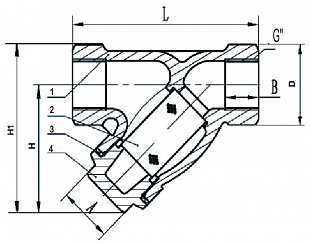

Номер на чертеже

Материал

1 - Корпус

Чугун
DIN GG25 =
GB HT250

2- Сетка с ферритовой магнитной вставкой

Нержавеющая сталь JIS SUS304 = AISI/SAE 304 =

GB OCr18Ni9

3- Прокладка крышки фильтра

Терморасширенный графит (ТРГ)

4- Крышка фильтра

DIN GGG40

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд ABRA

Документы

Паспорт Размер: 1.5 Мб
