Линейка состоит из стальных цельносварных шаровых кранов, рассчитанных на условное давление PN16 и имеющих присоединительные фланцы и патрубки в соответствии с ГОСТ.
Корпус крана изготовлен из углеродистой стали и не защищен от коррозии. Поэтому для предотвращения коррозии кран следует либо устанавливать в сухом помещении, либо покрыть влагонепроницаемой изоляцией, либо нанести на поверхность крана ЛКМ, предусмотренные проектом объекта.
Основные характеристики:
- DN15–150;
- PN16;
- Температурный диапазон: –40° … +150 °C;
- Теплоноситель: Вода
- Класс герметичности А по ГОСТ Р 9544 «Арматура трубопроводная запорная. Классы и нормы герметичности затворов».
|
DN [мм] |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Кvs [м3/ч] |
11 |
15 |
34 |
52 |
96 |
104 |
136 |
252 |
403 |
716 |
1022 |
|
PN |
16 |
||||||||||
|
Температурный диапазон |
–40...+150°C |
||||||||||
|
Теплоноситель |
Вода |
||||||||||

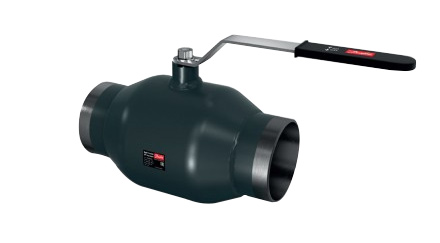

JIP Standard WW – под приварку
|
DN, мм |
Кодовый номер |
|---|---|
|
15 |
065N9600 |
|
20 |
065N9601 |
|
25 |
065N9602 |
|
32 |
065N9603 |
|
40 |
065N9604 |
|
50 |
065N9605 |
|
65 |
065N9606 |
|
80 |
065N9607 |
|
100 |
065N9608 |
|
125 |
065N9609 |
|
150 |
065N9610 |

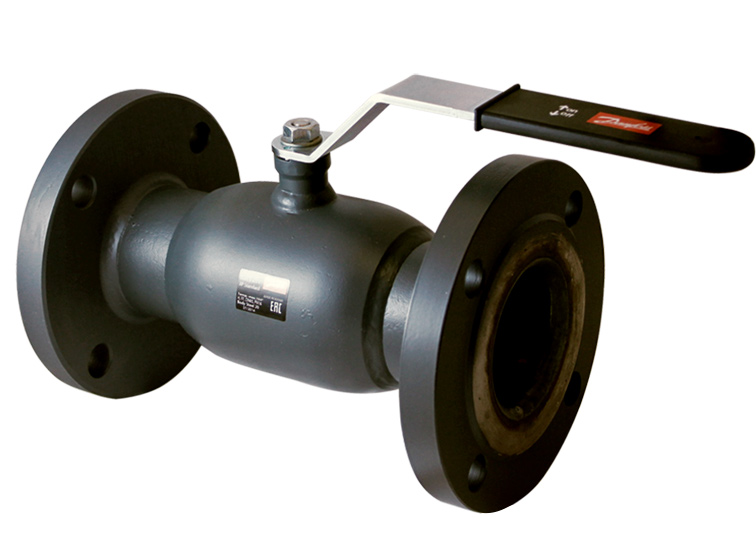

JIP Standard FF – фланцевый
|
DN, мм |
Кодовый номер |
|---|---|
|
15 |
065N9620 |
|
20 |
065N9621 |
|
25 |
065N9622 |
|
32 |
065N9623 |
|
40 |
065N9624 |
|
50 |
065N9625 |
|
65 |
065N9626 |
|
80 |
065N9627 |
|
100 |
065N9628 |
|
125 |
065N9629 |
|
150 |
065N9630 |
