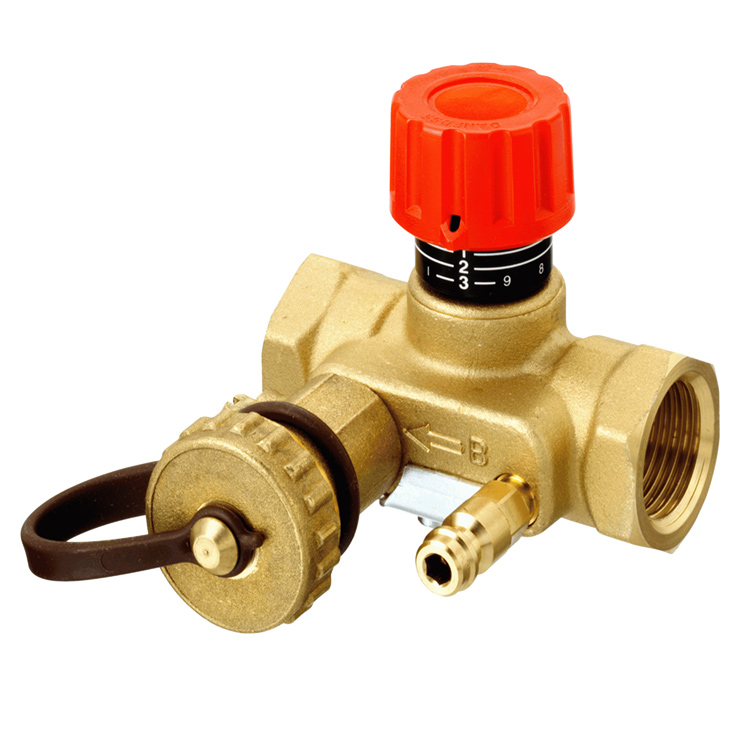

USV-I клапан балансировочный

Ручной балансировочный клапан USV-I предназначен для использования в системах отопления и охлаждения зданий. Его следует устанавливать, как правило, в системах с постоянными гидравлическими характеристиками.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

USV-I сочетает в себе функции клапана переменного гидравлического сопротивления, перенастраиваемого вручную, и запорного клапана. USV-I ограничивает максимальный расход тепло- или холодоносителя через стояк или установку.

Клапан снабжен измерительным ниппелем и дренажным краном, также используемым для измерения, что позволяет настраивать клапан по прибору Danfoss PFM 5000. Клапан USV-I предназначен для установки на подающем трубопроводе. USV-I в отличие от других клапанов имеет компактные габаритные размеры, что позволяет осуществлять монтаж в стесненных условиях. Для удобства эксплуатации ось шпинделя всех клапанов расположена под углом 90° по отношению к дренажному крану и измерительным устройствам.

Клапаны USV-I могут быть покрыты тепловой изоляцией. Для этого используются специальные теплоизоляционные скорлупы, заказываемые отдельно в зависимости от температуры среды (до 80 или 120 °С).

Для присоединения к трубопроводам клапаны USV-I имеют штуцеры с внутренней или наружной резьбой. Клапаны с наружной резьбой соединяются с трубопроводом при помощи резьбовых или приварных патрубков с накидными гайками.

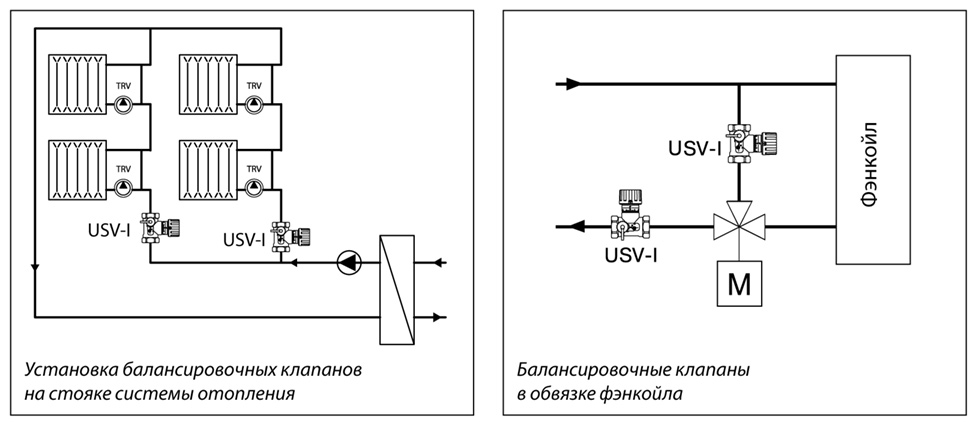

Пример применения

Номенклатура и кодовые номера для заказа

Ду, мм Пропускная способность, Kvs,м3 Размер внутр. резьбы, дюймы Кодовый номер Размер наружной резьбы, дюймы Кодовый номер
15 1,6 Rp . 003Z2131 G . A 003Z2136
20 2,5 Rp . 003Z2132 G 1 A 003Z2137
25 4 Rp 1 003Z2133 G 1. A 003Z2138
32 6,3 Rp 1. 003Z2134 G 1. A 003Z2139
40 10 Rp 1. 003Z2135 G 1. A 003Z2140
50 16 Rp 2 003Z2151 G 2. A 003Z2152

Технические характеристики

Условное давление16 бар.
Испытательное давление25 бар.
Максимальный перепад давлений на клапане1,5 бар (150 кПа).
Температура средыот -20 до 120 °С.
Материал и детали, контактирующие с перемещаемой средой:
Металлические элементылатунь,
уплотненияEPDM.

Значение Kv при различных настройках клапанов USV-I

Ду, мм Kv, м3/ч, при разном количестве оборотов шпинделя клапана от закрытого положения
0,2 0,5 1 1,5 2 2,5 3 3,2
15 0,2 0,4 0,8 1,1 1,3 1,5 1,6 1,6
20 0,3 0,7 1,3 1,7 2 2,3 2,5 2,5
25 0,4 1,1 1,9 2,7 3,3 3,6 3,9 4
32 0,7 1,7 3,1 4,3 5,2 5,7 6,1 6,3
40 0,9 2,1 4,2 5,9 7,4 8,7 9,7 10
50 1,7 4,1 7,6 10,5 12,7 14 15,2 16
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Danfoss

Документы

Техническое описание Размер: 266.7 Кб
Каталог Размер: 27.3 Мб

Вы можете купить uSV-I клапан балансировочный по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Краснодаре, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре и Уфе.
