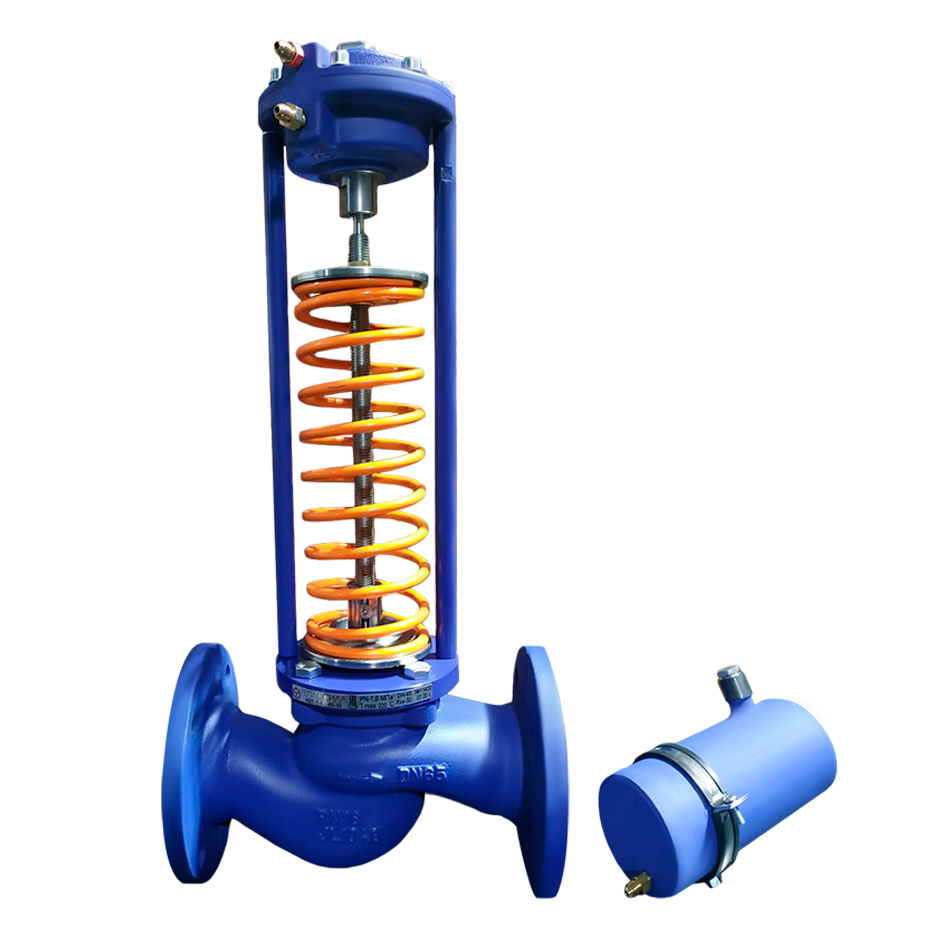

Для высокотемпературных регуляторов перепада давления RDT-H предусмотрена установка охладителя импульса. Охладитель импульса устанавливается между трубопроводом и мембранной камерой, к которой подключается импульсная трубка. Перед запуском в эксплуатацию охладитель регулятора со стороны мембранной камеры заполняется водой.
Установка охладителя импульса необходима для того, чтобы предотвратить воздействие теплоносителя с высокой температурой на мембрану (максимальная температура, на которую рассчитана мембрана, составляет +150 °С).
Основные технические характеристики
| Присоединение | Фланцевое |
|---|---|
| Рабочая среда | Перегретая вода, пар |
| Серия бренда | RDT |
| Макс. рабочая температура, °C | 220 |
| Материал корпуса | Чугун |
| Макс. рабочее давление, бар | 16 или 25 |
Основные технические характеристики регуляторов перепада давления RDT
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ |
ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Максимальная условная пропускная способность Kvs, м³/час |
0,25 0,4 0,63 1 1,6 2,5 4 |
2,5 4 6,3 8 |
4 6,3 8 10 |
6,3 10 12,5 16 |
10 16 20 25 |
16 20 25 32 40 |
25 32 40 50 63 |
32 40 63 80 100 |
63 80 100 125 160 |
100 125 160 200 |
160 200 250 280 |
| Условное давление PN, бар (МПа) | 16 (1,6); 25 (2,5)* | ||||||||||
| Рабочая среда | перегретая вода, пар | ||||||||||
| Температура рабочей среды Т, °С | до +220 | ||||||||||
| Тип присоединения | фланцевый | ||||||||||
| Исполнение диапазона настройки регулятора, бар (МПа) 0.1 1.1 1.2 1.3 2.1 2.2 2.3 |
0,08…0,9 (0,008…0,09) - оранжевая пружина 0,16…1,8 (0,016…0,18) - оранжевая пружина 0,24...3,0 (0,024…0,30) - серая пружина 0,4...4,8 (0,04…0,48) - оранжевая пружина + серая пружина 0,5...5,8 (0,05…0,58) - красная пружина 0,9...10,0 (0,09…1,0) - желтая пружина 1,4...15,8 (0,14…1,58) - красная пружина + желтая пружина |
||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более | 6 | ||||||||||
| Относительная протечка, % от Kvs, не более | 0,05 - для жидкости 0,5 - для газа |
||||||||||
| Материалы:крышка | сталь 20 | ||||||||||
| шток плунжер седло |
нержавеющая сталь 40Х13 | ||||||||||
| сменный блок уплотнения штока | направляющие – PTFE; прокладки-высокотемпературный EPDM E90SR | ||||||||||
| уплотнение в затворе | "металл по металлу" | ||||||||||
| мембрана | EPDM на тканевой основе | ||||||||||
| корпус | чугун | ||||||||||
