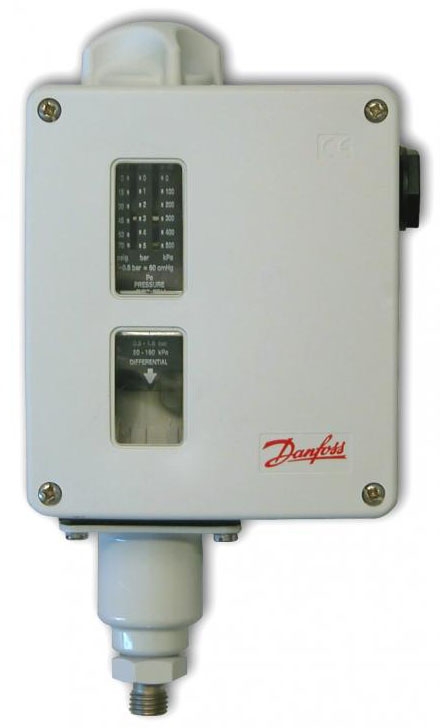

Диапазон давлений: от -1 до 30 бар
- Заменяемая контактная группа
- Вариант с позолоченными контактами
- Высокая надежность
- Настраиваемое значение дифференциала
- Класс защиты корпуса IP66
- Вариант с ручным сбросом (IP54)
- Вариант дифференциального реле давления
- Вариант с нейтральной зоной
- Одобрено для использование в морском секторе
|
Наружная температура воздуха
|
От -50 до +70 оС
|
|
|
Контактная система
|
Однополюсной перекидной контакт
|
|
|
Допустимая электрическая нагрузка на контактную систему из AgCdO (сплав серебра) |
Переменный ток
|
|
|
AC-1 омич. нагрузка
|
10А,400В
|
|
|
AC–3 индукт. нагрузка
|
4А,400В
|
|
|
AC–15 индукт. нагрузка
|
3А,400В
|
|
|
Постоянный ток
|
||
|
DC – 13 нагрузка
|
12Вт,220В
|
|
|
Кабельные вводы
|
2 PG 13,5 для кабелей ∅ 6 – 14 мм
|
|
|
Класс защиты |
IP 66 (для версий с ручным сбросом IP 54) |
|
5. Ручка настройки уставки
9. Шкала настройки
19. Диск настройки дифференциала
Принцип действия
Реле с автоматическим сбросом и с ручным сбросом на минимум
При снижении давления до установленного значения контакты 1-2 замыкаются, а контакты 1-4 размыкаются (позиция I). Контакты 1-4 замкнутся, а контакты 1-2 разомкнутся при увеличении давления выше установленного значения плюс дифференциал (позиция II).
Для реле давления с ручным сбросом при падении давления (Min. reset) при возврате контактов в первоначальное положение (1-4 замкнуты) необходимо осуществить ручной сброс.
Реле с ручным сбросом на максимум
Когда давление в системе увеличится до установленной на шкале значения, то контакты 1-4 замкнутся, а контакты 1-2 разомкнутся (позиция I). При снижении давления от значения установленного на шкале настройки минус дифференциал контакты 1-4 размыкаются и замыкаются контакты 1-2 (позиция II). После снижения давления, при возврате контактов в первоначальное положение (1-2 замкнуты) необходимо осуществить ручной сброс.
