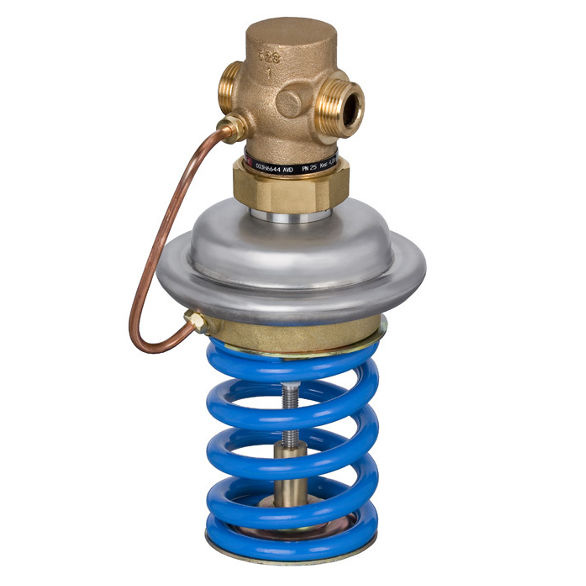

Клапан-регулятор типа AVA предназначен для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды.

Клапан-регулятор типа AVA состоит из нормально закрытого регулирующего клапана и регулирующего блока с одной регулирующей диафрагмой и настроечной пружиной.

Клапан-регулятор типа AVA предназначен для применения в системах централизованного теплоснабжения с максимальной температурой воды 150 °С.

Задать вопрос
  • Описание
  • Модификации и цены

Регулятор AVA является автоматическим регулятором давления "до себя" и предназначен, главным образом, для систем централизованного теплоснабжения. Регулятор нормально закрыт и при повышении давления открывается.

Регулятор состоит из регулирующего клапана, привода с регулирующей диафрагмой и настроечной пружиной (пружинами).

  • Номинальный диаметр DN 15 - 50 мм
  • Пропускная способность kvs 4.0 - 20 м3
  • Номинальное давление РN 25 бар
  • Диапазон настройки:
    • 1.0 - 4.5 бар / 3.0 - 11 бар
  • Температура:
    • подготовленная вода / водный раствор гликоля 30%: 2 … 150 °С
  • Соединения:
    • Наружная резьба (фитинги под сварку, резьбовые и фланцевые)
    • Фланцы

Номинальный диаметр DN, мм



мм

15

20

25

32

40

50

Пропускная способность Kvs

м3

4,0

6,3

8,0

12,5

16

20

Коэффициент начала кавитации Z



3≥ 0,6

Условное давление PY

бар

25

Макс. перепад давлений на клапане ∆Pмакс

бар

12

16

Номинальное давление, PN

бар

25

Регулируемая среда

Вода или 30% водный раствор гликоля

pH регулируемой среды

7-10

Температура регулируемой среды Т

°С

2-150

Присоединение

клапан

С наружной резьбой

С фланцами

фитинги

Приварные, резьбовые (с наружной резьбой) или фланцевые

-

Материалы

Корпус клапана

резьбовой

Красная бронза СuSn5ZnPb (Rg5)

-

фланцевый

-

Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)

Седло клапана

Нержавеющая сталь, мат. №1.4571

Золотник клапана

Необесцинковывающаяся латунь CuZn36Pb2As



Уплотнения

EPDM

КодНаименованиеЦена (без учета НДС)
000017473AVA рег-тор давл."до себя" Ду15, Kv=4, Ру15, 1,0-4,5 bar(003Н6614)62155.06В корзинуБыстрый заказ
000010955AVA рег-тор давл."до себя", Ду=20, Ру25, 3,0-11,0 bar(003Н6621)69917.36В корзинуБыстрый заказ
000025347AVA рег-тор давл."до себя" Ду25, Kv=8, Ру25, 3,0-11,0 bar(003Н6622)79314.21В корзинуБыстрый заказ
000018155AVA рег-тор давл. "до себя", Ду=50, 1,0-4,5 bar(003Н6628)166291.67В корзинуБыстрый заказ
000011551AVA рег-тор давл. "до себя" Ду20, 1,0-4,5 bar 003Н661569917.36В корзинуБыстрый заказ
000000201AVA рег-тор давл. "до себя", Ду=32, Ру25, 3,0-11,0 bar(003H6629)142608.49В корзинуБыстрый заказ
000018154AVA рег-тор давл. "до себя", Ду=32, 1,0-4,5 bar(003Н6626)142608.49В корзинуБыстрый заказ
000017162AVA рег-тор давл. "до себя", Ду=40, 1,0-4,5 bar(003Н6627)153151.65В корзинуБыстрый заказ
000011075AVA рег-тор давл. "до себя", Ду=40, Ру25, 3,0-11,0 bar(003Н6630)153151.65В корзинуБыстрый заказ
000033766AVA рег-тор давл."до себя" Ду25, 1,0-4,5 bar 003Н661679314.21В корзинуБыстрый заказ
000000200AVA рег-тор давл."до себя" Ду15, Kv=4, Ру25, 3,0-11,0 bar(003Н6620)62155.06В корзинуБыстрый заказ
000019595AVA рег-тор давл. "до себя", Ду=50, Ру25, 3,0-11,0 bar(003Н6631)166291.67В корзинуБыстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Danfoss

Документы

Техническое описание Размер: 338.6 Кб
Паспорт Размер: 587.2 Кб

Вы можете купить клапан-регулятор давления «до себя» AVA по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Казани, Краснодаре, Красноярске, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре, Уфе и Челябинске.
