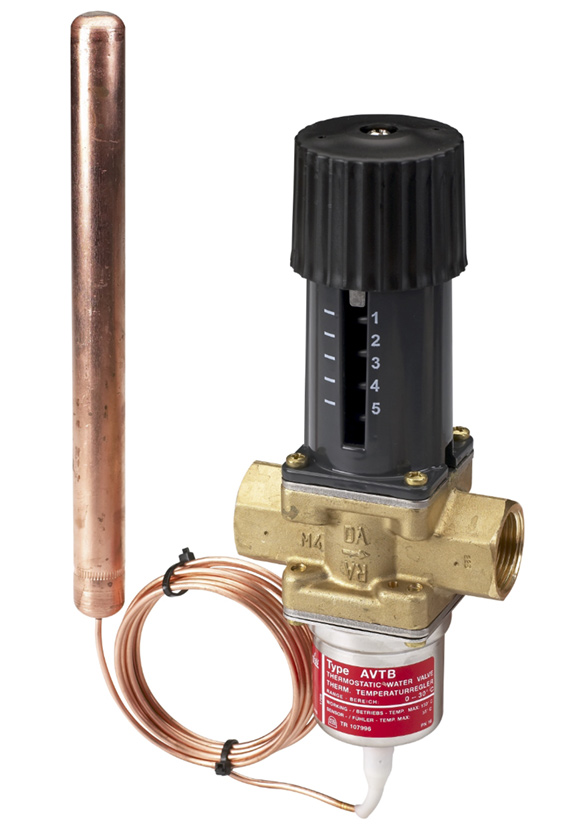

AVTB - регулятор температуры прямого действия, предназначенный для применения, как правило, в системах горячего водоснабжения. Клапан регулятора закрывается при превышении установленной величины температуры.
Задать вопрос
  • Описание
  • Модификации и цены

Основные характеристики:

  • Ду = 15, 20, 25 мм;
  • Ру = 16 бар;
  • Kvs = 1,9, 3,4, 5,5 м3/ч;
  • диапазон настройки температуры: 0–30, 20–60, 30–100 °С;
  • регулируемая среда: вода или 30% водный раствор гликоля;
  • Т = -25...+130 °С;
  • присоединение к трубопроводу:
    • резьбовое (внутренняя резьба);
    • резьбовое (наружная резьба) — через резьбовые или приварные фитинги;
  • устанавливается как на подающем, так и на обратном трубопроводе.

AVTB с диапазоном настройки 0–30 и 20–60 °С рекомендуется применять при нагреве воды в скоростных подогревателях, а с диапазоном 30–100 °С — в емкостных.

Условный проход Ду мм 15 20 25
Пропускная способность Kvs м3 1,9 3,4 5,5
Коэффициент начала кавитации Z 0,4
Условное давление Ру бар 16
Макс. перепад давлений на клапане ∆Ркл. бар 10
Регулируемая среда Вода или 30% водный раствор гликоля
рН регулируемой среды 7–10
Температура регулируемой среды Т °С -25...+130
Тип соединения клапан Внутренняя или наружная резьба
фитинги Резьбовые (с наружной резьбой) или приварные
Материал
Корпус клапана с внутренней резьбой Латунь горячей штамповки Ms 58, DIN 17660, W. No 2.0401, CuZn40Pb3
с наружной резьбой Необесцинковывающаяся латунь, BS 2872/СZ132
Седло клапана Нержавеющая сталь, DIN 17440, W. No 1.4301
Золотник клапана Резина NBR
Шток Необесцинковывающаяся латунь, BS 2872/СZ132
Диафрагма и уплотнительные кольца Резина EPDM
Температурный датчик Медь
Заполнение термосистемы 0–30 °С — R152, C2H4F2
20–60 °С — бутан R600, С4Н10
30–100 °С — углекислый газ, СО2
КодНаименованиеЦена (без учета НДС)
000037356AVTB-20 dy 20 регулятор температуры (003N5142)34459.83В корзинуБыстрый заказ
000014176AVTB-25 dy 25 регулятор температуры (003N8143)36695.82В корзинуБыстрый заказ
000013882AVTB-20 dy 20 регулятор температуры (003N8145)34459.83В корзинуБыстрый заказ
000000244AVTB-20 dy 20 регулятор температуры (003N8142)34459.83В корзинуБыстрый заказ
000000246AVTB-25 dy 25 регулятор температуры (003N8146)36724.13В корзинуБыстрый заказ
000009509AVTB-20 dy 20 регулятор температуры (003N8230)30992.62В корзинуБыстрый заказ
000000247AVTB-25 dy 25 регулятор температуры (003N8253)37007.17В корзинуБыстрый заказ
000026539AVTB-20 dy 25 регулятор температуры (003N4252)36695.82В корзинуБыстрый заказ
000020520AVTB-15 dy 15 регулятор температуры (003N8229)29648.19В корзинуБыстрый заказ
000000243AVTB-15 dy 15 регулятор температуры (003N8144)21298.58В корзинуБыстрый заказ
000009555AVTB-15 dy 15 регулятор температуры (003N8141)30398.24В корзинуБыстрый заказ
000026538AVTB-20 dy 20 регулятор температуры (003N3252)30964.31В корзинуБыстрый заказ
000059225AVTB dy 15, Kvs 1.9, 20-60 C регулятор температуры (003N2252)29655.26В корзинуБыстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Danfoss

Документы

Техническое описание Размер: 612.6 Кб

Вы можете купить клапан-регулятор температуры AVTB по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Казани, Краснодаре, Красноярске, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре, Уфе и Челябинске.
