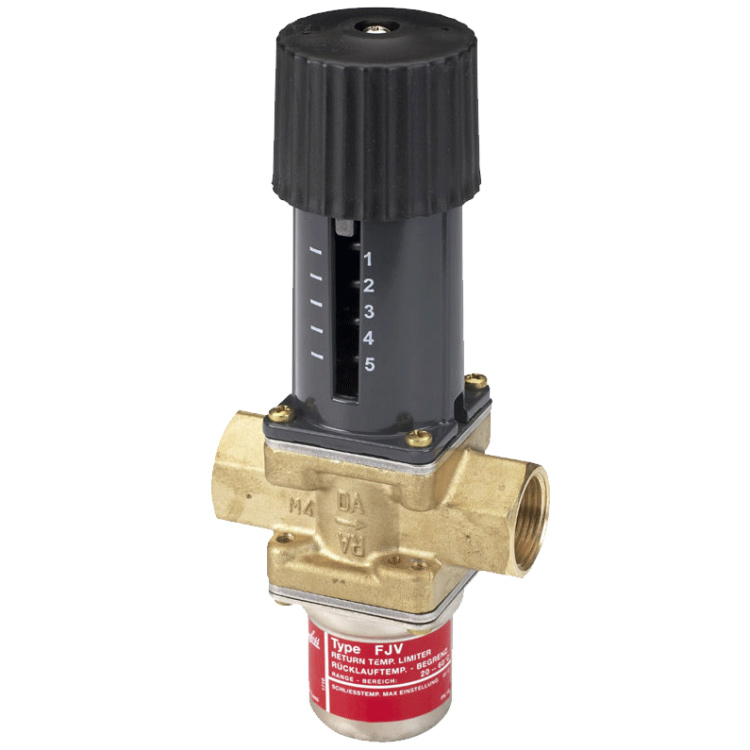

FJV — регулятор температуры прямого действия, предназначенный для ограничения температуры теплоносителя, возвращаемого в систему централизованного теплоснабжения после теплоиспользующих аппаратов.
Клапан регулятора закрывается при превышении установленной величины температуры.
Основные характеристики:
- Ду = 15, 20, 25 мм;
- Ру = 16 бар;
- Kvs = 1,9, 3,4, 5,5 м3/ч;
- диапазон настройки температуры: 20–60 °С;
- регулируемая среда: вода или 30% водный раствор гликоля: Т = 2–130 °С;
- присоединение к трубопроводу:
- резьбовое (внутренняя резьба),
- резьбовое (наружная резьба) через резьбовые или приварные фитинги.
| Условный проход Ду | мм | 15 | 20 | 25 |
| Пропускная способность Kvs | м3/ч | 1,9 | 3,4 | 5,5 |
| Условное давление Ру | бар | 16 | ||
| Макс. перепад давлений на клапане ΔРкл. | бар | 10 | ||
| Регулируемая среда | Вода или 30% водный раствор гликоля | |||
| рН регулируемой среды | 7...10 | |||
| Температура регулируемой среды Т | °C | -25...+130 | ||
| Материал | ||||
| Корпус клапана | с внутренней резьбой | Латунь горячей штамповки Ms 58, DIN 17660, W. № 2.0401, CuZn40Pb3 | ||
| с наружной резьбой | Необесцинковывающаяся латунь, BS 2872/СZ132 | |||
| Седло клапана | Нержавеющая сталь, DIN 17440, W. № 1.4301 | |||
| Золотник клапана | Резина NBR | |||
| Шток | Необесцинковывающаяся латунь, BS 2872/СZ132 | |||
| Диафрагма и уплотнительные кольца | Резина EPDM | |||
