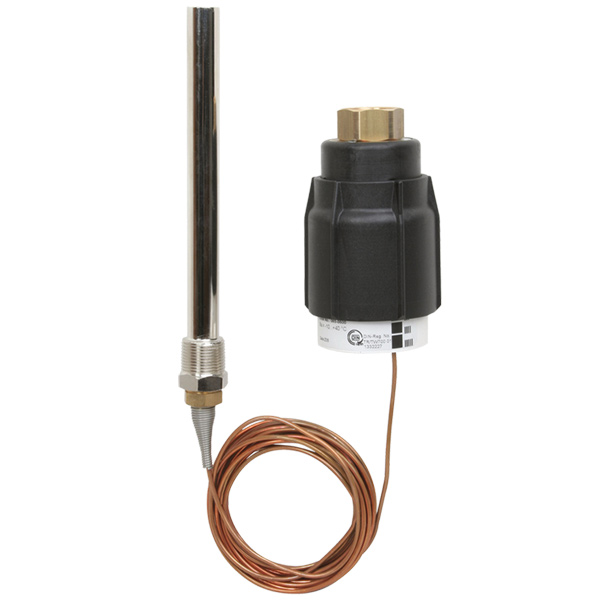

AVT - являются автоматическими пропорциональными регуляторами температуры прямого действия. В комбинации с VG этот регулятор предназначен для применения в системах ГВС с водоподогревателями. В комбинации с VGS регулятор используется для пара или горячей воды с температурой до 200 °C.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

Термостатический элемент в сочетании с регулирующим клапаном VGS является регулятором температуры прямого действия, предназначенным преимущественно для применения в системах, где теплоносителем является водяной пар.

Клапан регулятора закрывается, когда температура датчика превышает установленное значение. Установка регулятора возможна как на подающем, так и на обратном трубопроводе тепловой сети.

Основные характеристики:

  • Ду = 15–25 мм;
  • Ру = 25 бар;
  • Kvs = 1,0–6,3 м3/ч;
  • диапазоны температурной настройки:
    • -10–40, 20–70, 40–90, 60–110 °С,
    • 10–45, 35–70, 60–100, 85–125 °С;
  • температура регулируемой среды Т:
    • водяного пара — до 200 °С,
    • воды или 30% водного раствора гликоля Т: 2–150 °С;
  • присоединение к трубопроводу:
  • резьбовое (наружная резьба),
  • через резьбовые, приварные или фланцевые фитинги.
Клапан
Условный проход Ду мм 15 20 25
Пропускная способность Kvs м3 1,0 1,6 3,2 4,5 6,3
Коэффициент начала кавитации Z ≥0,6 ≥0,55
Протечка через закрытый клапан, % от Kvs 0,05
Динамический диапазон регулирования > 1:50
Характеристика регулирования линейная
Условное давление Ру бар 25
Макс. перепад давлений на клапане ΔРкл. бар 10
Регулируемая среда Водяной пар, вода или 30% водный раствор гликоля
рН регулируемой среды 7–10
Температура регулируемой среды Т °С 2–150 (вода), 2–200 (пар)
Присоединение клапан С наружной резьбой
фитинги Приварные, резьбовые (с наружной резьбой) и фланцевые
Материал
Корпус клапана Красная бронза CuSn5ZnPb (Rg5)
Седло клапана Нержавеющая сталь, мат. № 1.4571
Золотник клапана Нержавеющая сталь, мат. № 1.4122
Термостатический элемент
Диапазоны температурной настройки Т °C

-10–40, 20–70, 40–90, 60–110;

10–45, 35–70, 60–100, 85–125

Постоянная времени по DIN 3440 с 50 (для L = 210 мм), 30 (для L = 255 мм)
Перемещение штока при изменении темпер. на 1 °C мм/°C 0,3 (для L = 2 10 мм), 0,7 (для L = 255 мм)
Макс. темпер. для датчика °C На 50 выше значения макс. температурной настройки
Температура транспортировки и хранения °C 0–70
Условное давление Py бар 25
Длина капиллярной трубки L м 5 (для L = 210 мм), 4 (для L = 255 мм)
Материалы
Температурный датчик Медь
Защитная гильза* из цветного металла Никелированная латунь
из нержавеющей стали Мат. № 1.4435 (для L = 210 мм)
Рукоятка для температурной настройки Полиамид, армированный стекловолокном
Корпус блока настройки Полиамид

Пример заказа комбинированного регулятора

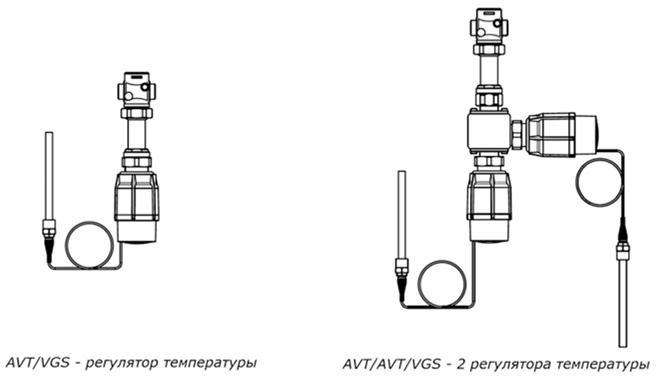

Регулятор температуры с диапазоном настройки 40-90˚C (возможна комбинация из нескольких регуляторов температуры и одного клапана при использовании соеденительной детали) и клапаном Ду = 15 мм, Kvs = 1,6 м3/ч, Ру = 25 бар, Tмакс. = 200 °C, с приварными присоединительными фитингами:

  • клапан VGS Ду = 15 мм, кодовый номер 065B0787 — 1 шт;
  • термостатический блок AVT, кодовый номер 065-0602 — 1 шт (2 шт);
  • соединительная деталь К2, кодовый номер 003Н6855 — 1 шт.;
  • приварные фитинги, кодовый номер 003Н6908 — 1 компл.
