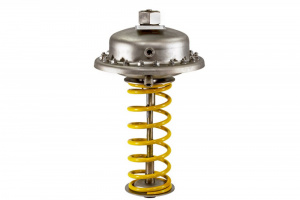

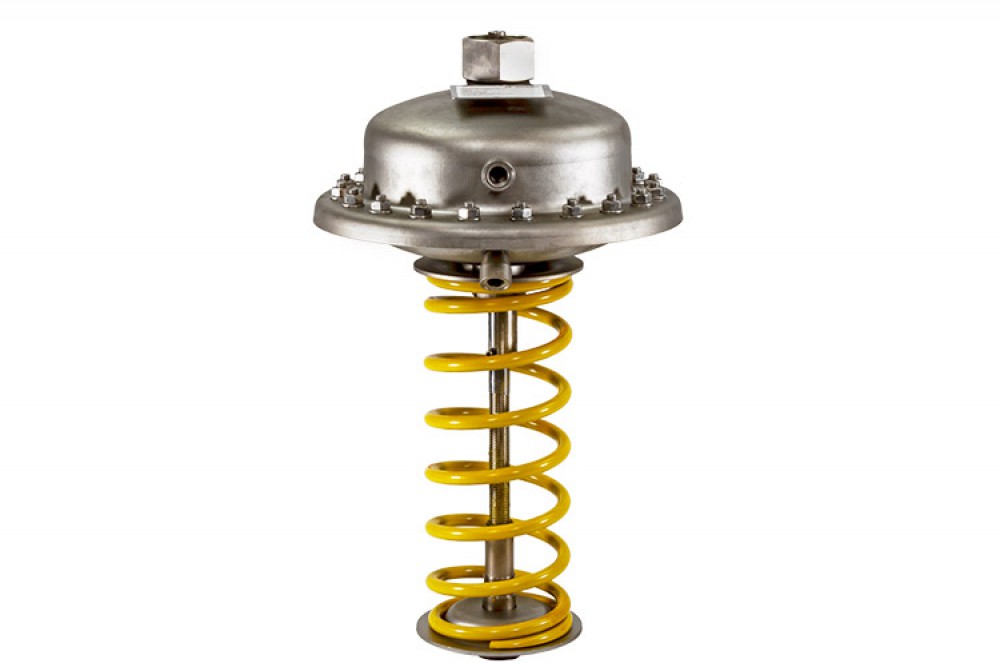

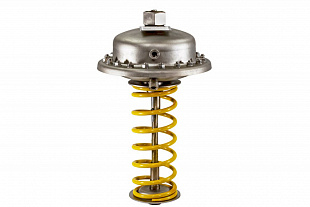

Регулятор Ридан AFD-R/VFG-2R является автоматическим редукционным клапаном для применения в системах централизованного теплоснабжения.
При повышении давления после регулятора (по ходу движения теплоносителя) клапан закрывается. Регулятор Ридан состоит из фланцевого клапана, регулирующего блока с диафрагмой и пружиной для настройки давления.
Основные характеристики:
- PN = 25 бар.
- Диапазоны настройки: 0,05-0,35; 0,15-1,5; 0,1–0,7; 0,5–3; 1–6; 3–12; 8–16 бар.
- Температура регулируемой среды (вода или 30 % водный раствор гликоля): 2–150 °C.
| Номинальный диаметр (DN), мм | 15-125 |
|---|---|
| Условное давление датчика (PN), погружная гильза, бар | 25 |
| Диапазоны настройки, бар | 0,05-0,35; 0,15-1,5; 0,1–0,7; 0,5–3; 1–6; 3–12; 8–16 |
| Температура регулируемой среды (вода или 30 % водный раствор гликоля), °C | 2–150 °C |
| Вид регулирующего клапана | VFG-2R |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Корпус регулирующего блока | Нержавеющая сталь |
| Регулирующая диафрагма | EPDM |
| Импульсная трубка | Медная трубка Ǿ10 х 1 мм, штуцер с резьбой G, ISO 228 |

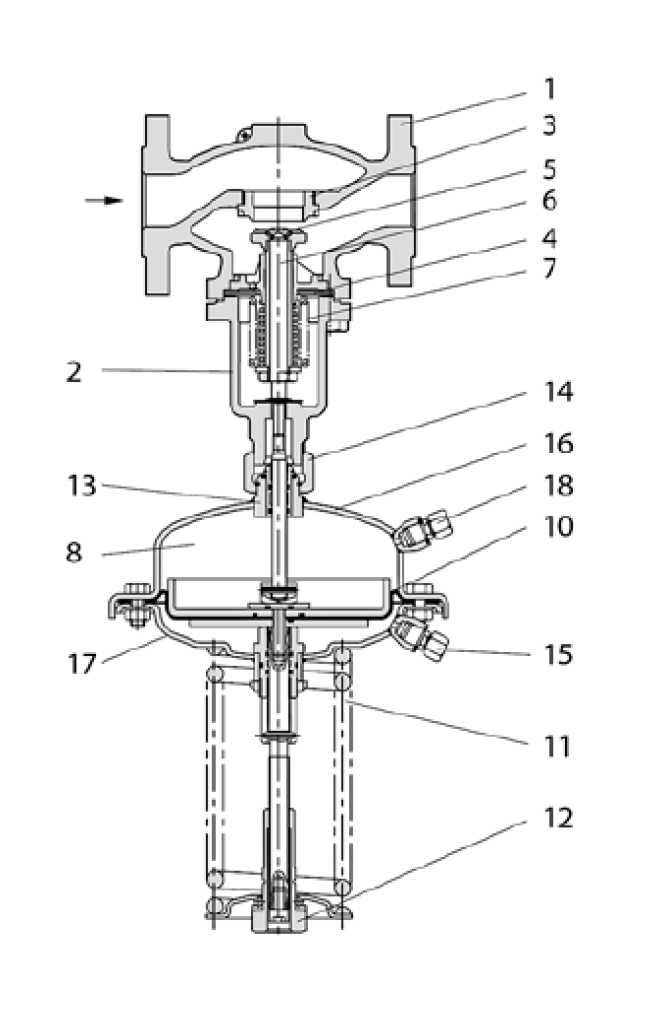

Устройство изделия:
1 – Корпус клапана; 2 – Крышка клапана; 3 – Седло клапана; 4 – Клапанная вставка; 5 – Конус клапана, разгруженный по давлению; 6 – Шток клапана; 7 – Сильфон для разгрузки клапана по давлению; 8 – Регулирующий блок; 9 – Диафрагма для разгрузки клапана по давлению; 10 – Регулирующая диафрагма регулятора перепада давлений; 11 – Пружина для настройки регулятора перепада давлений; 12 – Настроечная гайка с возможностью опломбирования; 13 – Шейка регулирующего блока; 14 – Соединительная гайка; 15 – Компрессионный фитинг для импульсной т6убки; 16 – Верхняя часть регулирующего блока; 17 – Нижняя часть регулирующего блока; 18 – Ниппель для отбора атмосферного давления;
