Регулятор управляет шестью исполнительными механизмами, тип которых можно выбрать при заказе в любых комбинациях.
Устройство настраивается без программирования. Выберите готовую конфигурацию для типовой задачи или задайте собственную с кнопок прибора или на ПК с помощью конфигуратора.

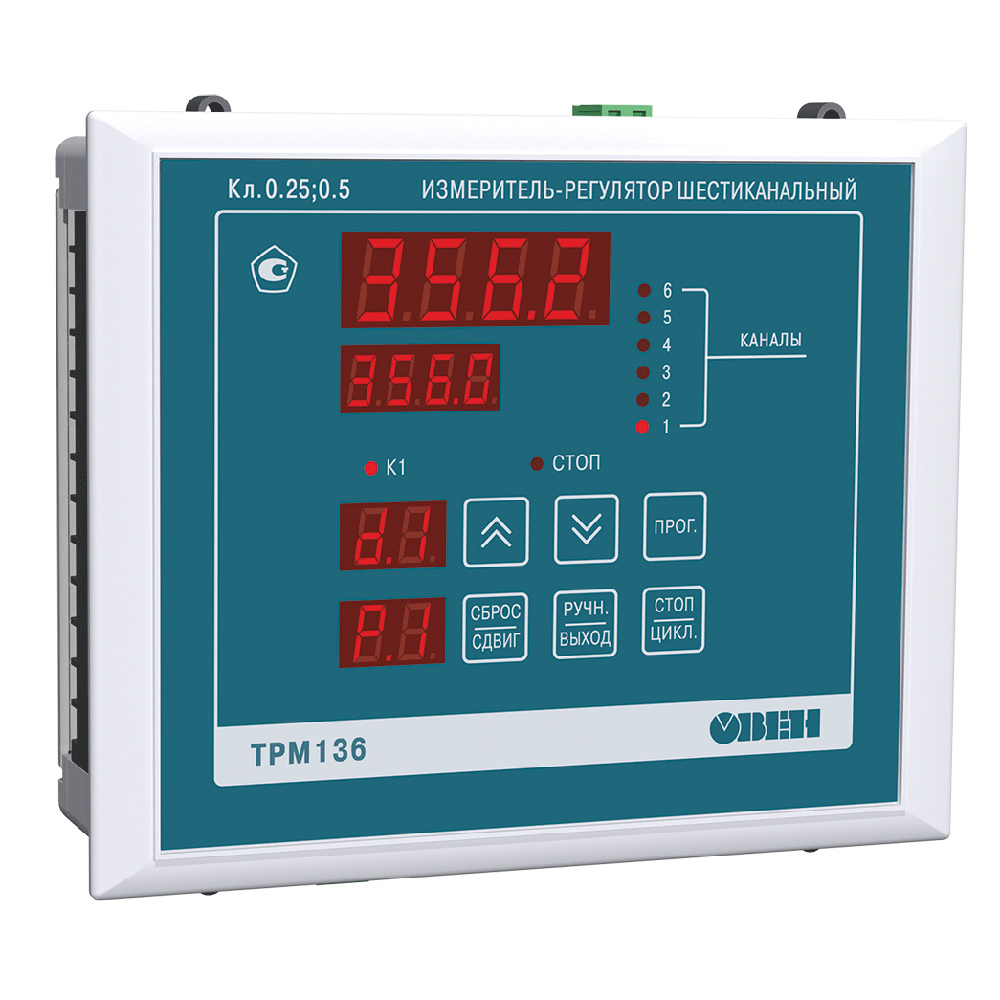

Многоканальный регулятор ТРМ136 широко используется в металлообрабатывающей, пищевой, химической и других областях промышленности. Например, может управлять обогревом до шести зон нефтепровода или осуществлять контроль подшипниковых узлов электродвигателя.
Функциональные возможности
В продаже обновленный многоканальный регулятор на 6 каналов. Это улучшенный функциональный аналог, который мы рекомендуем рассматривать для новых проектов. Сравнение приборов предыдущей и новой линейки в таблице ниже.
| ТРМ136 [M01] предыдущая линейка |
ТРМ136 [M02] с USB новая линейка |
|---|---|
| Сертификат СИ действует |
Сертификат СИ получение – 2 квартал 2026 |
| Шесть кнопок управления |
Четыре кнопки управления |
| 8 индикаторов каналы 1-6, К1, СТОП |
10 индикаторов каналы 1-6, работа, стоп, авария, RS |
| Трещотка (защелкивающийся фиксатор) фиксация прибора при монтаже в щит |
Штыревой зацеп фиксация прибора при монтаже в щит |
| Внешний шунт для входных сигналов тока | Встроенный в прибор шунт для входных сигналов тока |
| Внешний блок питания для пассивных токовых датчиков | Блок питания не нужен: питание токовой петли от самого прибора |
| Настройка с ПК через преобразователь интерфейсов RS-485 <-> USB и конфигуратор прибора |
Настройка с ПК через USB Type-C и Owen Configurator без подачи питания на прибор |
|
21 |
50 дискретный сигнал «сухой контакт» NTC датчики 3К, 10К, 20К пирометры датчики положения задвижки: резистивные и токовые сигналы, передаваемые по RS-485: можно использовать в качестве модуля вывода с индикацией |
|
Алгоритм регулирования Сигнализатор Регистратор |
Алгоритм регулирования Сигнализатор Регистратор ПИД-регулятор ПИД для задвижек и КЗР |
| Работа по графику уставок нет |
Работа по графику уставок да |
| +1…+50 °С работа при температуре |
-40…+50 °С работа при температуре |
Технические характеристики
| Наименование | Значение |
|---|---|
| Диапазон напряжений питания | от 90 до 264 В переменного (от 47 до 63 Гц) тока |
| Потребляемая мощность, ВА, не более | 18 |
| Количество измерительных входов в приборе | 6 |
| Время опроса одного канала, с, не более | 0,6 |
| Напряжение встроенного источника питания | (24±3) В постоянного тока (максимум 150 мА) |
| Интерфейс связи с компьютером | RS-485 |
| Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbus-RTU, Modbus-ASCII | 2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2 |
| Габаритные размеры корпуса Щ7, мм | 144×169×50,5 |
| Масса прибора, кг, не более | 1,0 |
| Гарантийный срок обслуживания | 2 года |
