ТРМ10 применяется в составе систем управления экструдерами, термопластавтоматами, печами, упаковочным, полиграфическим, вакуум-формовочным оборудованием, кондитерскими печами, камерами тепла и холода, лабораторными муфельными печами и т.п.
ТРМ10 зарегистрирован в Государственном реестре средств измерений России и выпускается с первичной поверкой (включена в стоимость).
Также ТРМ10 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.
Функциональные возможности
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
- ПИД-регулирование измеренной величины по логике «нагревателя» или «холодильника».
- Автонастройка ПИД-регулятора для автоматического подбора коэффициентов.
- Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2.
- Сигнализация о возникновении аварийной ситуации двух типов:
- о выходе регулируемой величины за заданные пределы;
- об обрыве в цепи регулирования (LBA).
- Бесконтактное управление нагрузкой через внешнее твердотельное реле.
- Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
- Настройка ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора.
- Настройки защиты изменения параметров для ограничения доступа неквалифицированного персонала.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания |
~90…264 В (номинальное 230 В) =21...120 В (номинальное 24 В) |
| Частота напряжения питания | 50, 60 Гц |
| Потребляемая мощность | не более 10 ВА |
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) |
| Максимально допустимый ток источника питания | 50 мА |
| Универсальные входы | |
| Количество универсальных входов | 1 |
| Функции входа 1 | Измерительный |
| Функции входа 2 | Дополнительный (дистанционный пуск и останов регулирования) |
| Время опроса входа: | Не более 1 секунды |
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
| Предел основной приведенной погрешности измерения | |
| - для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % |
| - для остальных видов датчиков | ±0,25 % |
| Выходные устройства | |
| Количество выходных устройств | 2 |
| Типы выходных устройств | Р, К, С, Т, И, У |
| Корпус | |
| Щитовой Щ1 | 96×96×53 мм, IP54* |
| Щитовой Щ2 | 96×48×100 мм, IP54* |
| Щитовой Щ5 | 48×48×103 мм, IP54* |

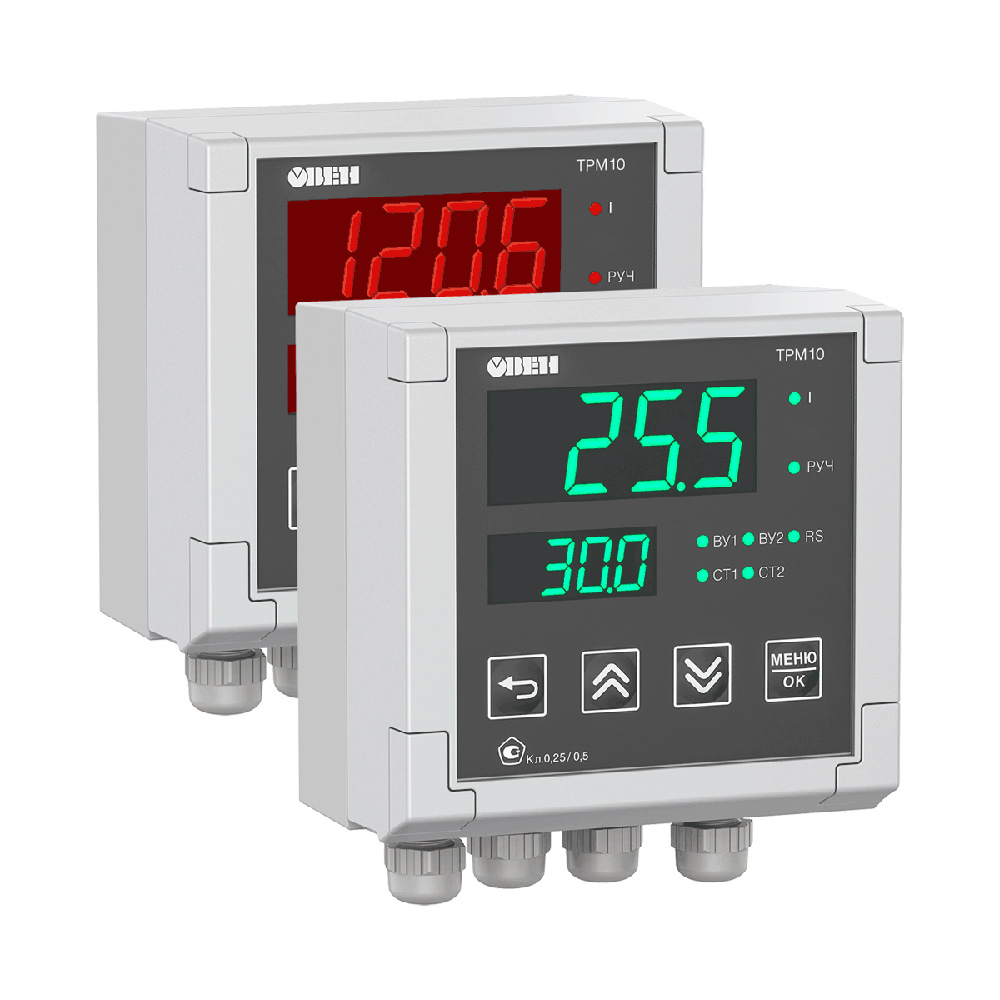

| Настенный Н | 110×130×69 мм, IP66** |
| DIN-реечный | 88×90×59 мм, IP20 |
|
* со стороны передней панели ** подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 28/23 |
|
| Условия эксплуатации | |
| Температура окружающего воздуха | –40...+50 °С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % |
