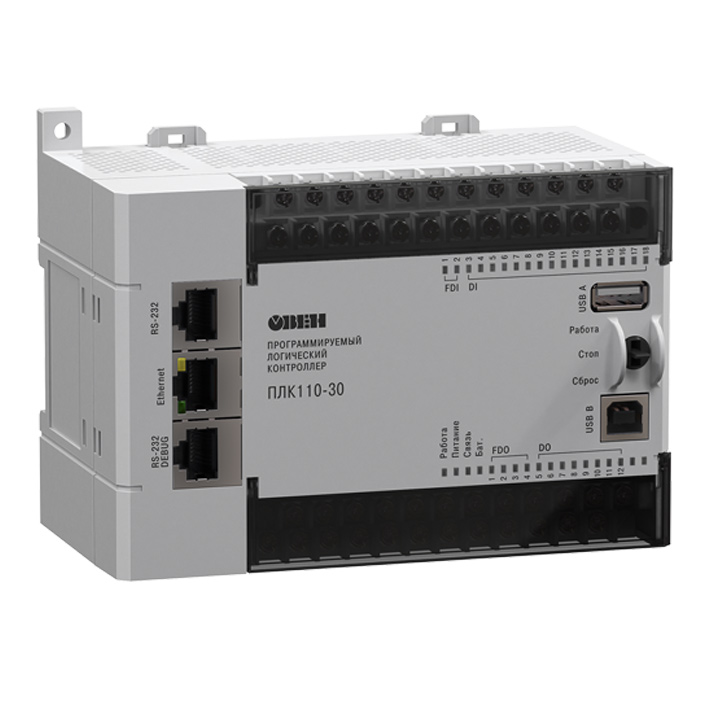

![ПЛК110 [М02] программируемый контроллер для средних систем](/upload/iblock/0ff/4vwbea10v76xm25d2je51ix4ex909687/0.jpg "ПЛК110 [М02] программируемый контроллер для средних систем")
Рекомендации к применению
Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- АСУ водоканалов
- линии по дерево- и металлообработке (распил, намотка и т.д.)
- Для управления пищеперерабатывающими и упаковочными аппаратами
- Для управления климатическим оборудованием
- Для автоматизации торгового оборудования
- В сфере производства строительных материалов
- Для управления малыми станками и механизмами
Преимущества ОВЕН ПЛК110[М02]
- Наличие встроенных дискретных входов/выходов на борту.
- Скоростные входы для обработки энкодеров.
- Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
- Простое и удобное программирование в системе CODESYS v.2 через порты USB Device, Ethernet, RS-232 Debug.
- Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
- 4 последовательных порта (RS-232, RS-485) для:
- увеличения количества входов-выходов;
- управления частотными преобразователями;
- подключения панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
- Наличие двух исполнений по питанию (220 В и 24 В).
Схема применения ПЛК110 [M02]
Линейка ПЛК110[М02]
| Параметр | ПЛК110-30[М02] | ПЛК110-32[М02] | ПЛК110-60[М02] |
|---|---|---|---|
| Количество входов | 18 | 18 | 36 |
| Быстрых входов | 2 | 2 | 4 |
| Быстрых счетчиков | 2 | 2 | 4 |
| Энкодеров | 1 AB | 1 AB | 1 ABZ или 2 AB |
| Количество выходов | 12 | 14 | 24 |
| Быстрых выходов (для ПЛК110 с транзисторными выходами) | 4 | 4 | 4 |
| Количество портов | |||
| RS-485 | 2 | 1 | 2 |
| RS-232 | 1 | 1 | 1 |
| RS-232-Debug | 1 | 1 | 1 |
| Ethernet 100 Base-T | 1 | 1 | 1 |
Сравнительная таблица ПЛК110 и ПЛК110[М02]
| Параметр | ПЛК110 | ПЛК110[М02] |
|---|---|---|
|
Вычислительные ресурсы Процессор ОЗУ FLASH-диск ПЛК Операционная система |
200 МГц 128 кБайт+2 МБ (размер heap варьируется) 4 МБ нет |
400 МГц 128 кБайт+3 МБ (размер heap варьируется) 6 МБ Есть, EmbOS Segger - ОС реального времени |
| Интерфейсы |
RS-232 RS-232 Debug RS-485 (1 или 2) Ethernet USB Device |
RS-232 RS-232 Debug RS-485 (1 или 2) Ethernet USB Device USB Host |
| Работа по беспроводным сетям | SMS, CSD, GPRS | SMS, CSD, GPRS |
| Питание 5 В в RS-232 | Нет | Есть |
| Температурный диапазон эксплуатации | -10…+50 °C | -40…+55 °C |
| Источник питания для часов RTC | Встроенный аккумулятор | Заменяемая стандартная батарейка CR2032 |
| Источник питания для Retain | Встроенный аккумулятор | Не требуется, используется MRAM |
| Ведение архивов на USB Flash | нет | До 8 ГБ |
| Быстрые входы | Есть, до 10 кГц | Есть, 100 кГц |
| Быстрые выходы | до 5 кГц | До 100 кГц |
Технические характеристики
| Параметр | Значение (свойства) | ||
|---|---|---|---|
| ПЛК110-Х.30[М02] | ПЛК110-Х.32[М02] | ПЛК110-Х.60[М02] | |
| Питание | |||
| Напряжение питания: | |||
|
ПЛК110-24.Х.Х-Х
|
от 12 до 30 В постоянного тока при Т > минус 20 °С, от 12 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 24 В) |
||
| ПЛК110-220.Х.Х-Х | от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В) | ||
| Потребляемая мощность, не более: | |||
| ПЛК110-24.Х.Х-Х | 28 Вт | 31 Вт | |
| ПЛК110-220.Х.Х-Х | 41 ВА | 45 ВА | |
| Параметры встроенного источника питания: | |||
| ПЛК110-24.Х.Х-Х | Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА | ||
| ПЛК110-220.Х.Х-Х | Выходное напряжение 24 В±4 %, ток не более 400 мА | ||
| Цифровые (дискретные) входы | |||
| Количество входов (из них быстродействующих) | 18 (2) | 18 (2) | 36 (4) |
| Тип входов по ГОСТ Р 51841–2001 | 1 | ||
| Напряжение «логического нуля» | минус 3 … 5 В | ||
| Максимальный ток «логического нуля» | 2 мА | ||
| Напряжение «логической единицы» | 15…30 В | ||
| Максимальный ток «логической единицы» | 9 мА (при 30 В) | ||
| Минимальная длительность импульса, воспринимаемого дискретным входом: | |||
| - для обычных входов | 1,6 мс (меандр) | ||
| - для быстродействующих | см. таблицу 3.1 | ||
| Подключаемые входные устройства |
|
||
| Дискретные выходы (контакты электромагнитных реле ПЛК110-Х.Х.Р) | |||
| Количество релейных выходных каналов | 12 | 14 | 24 |
| Максимальный ток, коммутируемый контактами реле, не более | 3 А | ||
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более | 10 мс (выходы DО1…DО12) | 10 мс (выходы DО1…DО14) | 10 мс (выходы DО1…DО24) |
| Суммарный максимальный ток нагрузки группы реле: | |||
| COM1-COM2 | 3 А | 3 А | 3 А |
| COM3 | 3 А | 12 А | 3 А |
| COM4 | 3 А | 12 А | 3 А |
| COM5 | 12 А | 12 А | 2,5 А |
| COM6 | 12 А | - | 6 А |
| COM7-COM10 | - | - | 12 А |
| Механический ресурс реле |
|
||
| Дискретные выходы (транзисторные ключи ПЛК110-Х.Х.К) | |||
|
Количество транзисторных выходных каналов, из них быстродействующих |
12 4 (DО1…DО4) |
14 4 (DО1…DО4) |
24 4 (DО1…DО4) |
| Максимальный ток транзисторного выхода, не более | |||
| – для обычных | 400 мА (при напряжении не более 30 В постоянного тока – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1–2000) | ||
| – для быстродействующих | 400 мА (при напряжении постоянного тока в диапазоне от 12 до 30 В, при этом используется внешний источник) | ||
| Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод) | SMBJ40A (напряжение срабатывания: от 44,4 до 49,1 В) | ||
| Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», не более | |||
| – для обычных | 5 мс (выходы DО5…DО12) | 5 мс (выходы DО5…DО14) | 5 мс (выходы DО5…DО24) |
| – для быстродействующих | 0,002 мс (выходы DО1…DО4) | 0,002 мс (выходы DО1…DО4) | 0,002 мс (выходы DО1…DО4) |
| Интерфейсы связи | |||
| Ethernet 100 Base-T | |||
| Поддерживаемые промышленные протоколы | ModBus-TCP | ||
| CODESYS Gateway | |||
| TCP-IP | |||
| UDP-IP | |||
| CODESYS Network Variables (over UDP) | |||
| РРР | |||
| Скорость передачи | 10, 100 Мбит/с | ||
| RS-485 | |||
| Поддерживаемые протоколы | ModBus-RTU | ||
| ModBus-ASCII | |||
| DCON | |||
| ОВЕН | |||
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с | ||
| RS-232 | |||
| Поддерживаемые протоколы | ModBus-RTU | ||
| ModBus-ASCII | |||
| DCON | |||
| ОВЕН | |||
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с | ||
| RS-232 Debug | |||
| Поддерживаемые протоколы | ModBus-RTU | ||
| ModBus-ASCII | |||
| DCON | |||
| CODESYS GateWay | |||
| ОВЕН | |||
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с | ||
| USB Device | |||
| Поддерживаемые протоколы | CDC | ||
| Скорость передачи | 115200 бит/с | ||
| USB Host | |||
| Поддерживаемые протоколы | MSD/HID/FTDI, USB 1.0/1.1 | ||
| Интерфейсы связи, количество | |||
| RS-485 | 2 | 1 | 2 |
| RS-232 | 1 | 1 | 1 |
| RS-232-Debug | 1 | 1 | 1 |
| Ethernet 100 Base-T | 1 | 1 | 1 |
