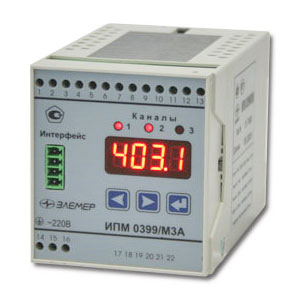

Измерительные преобразователи модульные ИПМ 0399 М3

Измерительные преобразователи модульные ИПМ 0399/М3 (далее — ИПМ) предназначены для преобразования сигналов термопреобразователей сопротивления, преобразователей термоэлектрических и преобразователей с унифицированным выходным сигналом в сигналы постоянного тока 0…5, 0…20 и 4…20 мА.

ИПМ 0399/М3 используются в системах регулирования и управления технологическими процессами в промышленности и энергетике, в том числе на объектах использования атомной энергии.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос
  • ИПМ 0399/М3 (далее ИПМ) — это одноканальный микропроцессорный, переконфигурируемый потребителем прибор. Благодаря универсальности входного канала, индикатору величины измеряемого параметра, встроенным реле со свободной логикой программирования и модулю последовательного интерфейса изделие может применяться и как автономный прибор, и как элемент любой системы автоматизированного управления технологическим процессом;
  • в соответствии с НП-001-97 (ОПБ-88/97) и НП-016-05 (ОПБ ОЯТЦ) относятся к классам безопасности 2, 3 (пример классификационных обозначений 2, 2Н, 2У, 2НУ, 3, 3Н, 3У, 3НУ, с приемкой уполномоченными организациями, 4 — без приемки);
  • прибор комплектуется двумя токовыми выходами 0…5, 0…20, 4…20 мА с индивидуальной конфигурацией диапазона токового выхода по каждому каналу; выходы гальванически развязаны друг от друга и от внутренней схемы прибора. Встроенный блок питания 24 (36) В предназначен для подключения датчиков с унифицированным выходным сигналом;
  • конфигурирование (настройка) ИПМ осуществляется с помощью кнопочной клавиатуры, расположенной на лицевой панели прибора, или с ПК при помощи специального ПО по интерфейсу RS-232 (RS-485);
  • напряжение питания — ~180…250 В, 40…100 Гц; потребляемая мощность — не более 11 В*А;
  • параметры коммутации реле каналов сигнализации: ~250 В, 5 А; =250 В, 0,1 А; =30 В, 2 А;
  • электромагнитная совместимость — III-A (группа исполнения по устойчивости к помехам — III, критерий качества функционирования — А);
  • климатическое исполнение: группа исполнения С4 — –30…+50 °С;

Краткие характеристики:

  • степень защиты от пыли и влаги — IP20;
  • масса — не более 0,5 кг;
  • габаритные размеры — 125 × 70 × 75 мм;
  • межповерочный интервал — 2 года;
  • гарантийный срок эксплуатации — 5 лет.

Лицевая панель

На лицевой панели ИПМ расположены 4-разрядный семисегментный светодиодный индикатор текущего значения измеряемой величины с высотой цифр 8 мм; 3 красных светодиода, указывающих на срабатывание уставок; клавиатура навигации по меню настройки; разъем интерфейсного модуля.

Варианты исполнения

Вариант исполнения Код при заказе
Общепромышленное* М
Взрывозащищенное ([Exia]IIC) Ех
Атомное (повышенной надежности) А

* - базовое исполнение.

Метрологические характеристики

Тип первичного преобразователя, измеряемая величина Диапазон преобразования Предел допускаемой основной приведенной погрешности, %
для унифицированного выходного сигнала по измеряемой величине
0…5 или 4…20 мА 0…20 мА
50М, 53М, 100М, 50П –50…+200 °С ± ±0,25 ±0,2 ±(0,2 + *)
50П, 100П, Pt100 –50…+600 °С ±0,2 ±0,15 ±(0,15 + *)
ХК (L) –50…+600 °С
ЖК (J) –50…+1100 °С
ХА (К) –50…+1300 °С
ПП (S) 0…+1700 °С
ПП (R)
ПР (В) +300…+1800 °С
ВР (А-1) 0…+2500 °С
Ток 0…5 мА** ±0,2 ±0,15 ±(0,2 + *)
0…20 мА** ±(0,1 + *)
4…20 мА** ±(0,15 + *)
4…20 мА** 0…75 мВ** ±(0,1 + *)
0…100 мВ**

* - одна единица младшего разряда, выраженная в процентах от диапазона преобразования;

** - для унифицированных сигналов с корнеизвлекающей зависимостью основная погрешность определена в диапазонах: 0,1…5 мА; 4,3…20 мА;0,4…20 мА; 1,5…75 мВ; 2…100 мВ.

Пример заказа

Базовое исполнение

ИПМ 0399 /М3 =24 В RS-232 ТУ
1 2 3 4 5 6 7 8 9 10

Исполнение с учетом всех позиций формы заказа (специальное исполнение)

ИПМ 0399 /М3 A 3НУ =36 В RS-485 ПО 360П ГП ТУ
1 2 3 4 5 6 7 8 9 10

1. Тип прибора

2. Модификация — M3

3. Вариант исполнения (таблица 1)

4. Класс безопасности для приборов с кодом при заказе А:

  • 2, 2Н, 2У, 2НУ, 3, 3Н, 3У, 3НУ (с приемкой уполномоченными организациями)
  • 4 (без приемки)

5. Встроенный источник питания:

  • =24 В или =36 В для ИПМ 0399/М3М
  • =24 В для ИПМ 0399Ех/М3
  • =24 или =36 В для ИПМ 0399/М3А

6. Тип интерфейса: RS-232 или RS-485. Базовое исполнение — RS-232

7. Кабель + программное обеспечение (ПО) для конфигурации прибора

8. Дополнительные стендовые испытания в течение 360 ч (код при заказе — 360П)

9. Госповерка (код при заказе — ГП)

10. Обозначение технических условий (ТУ 4227-026-13282997-07)
