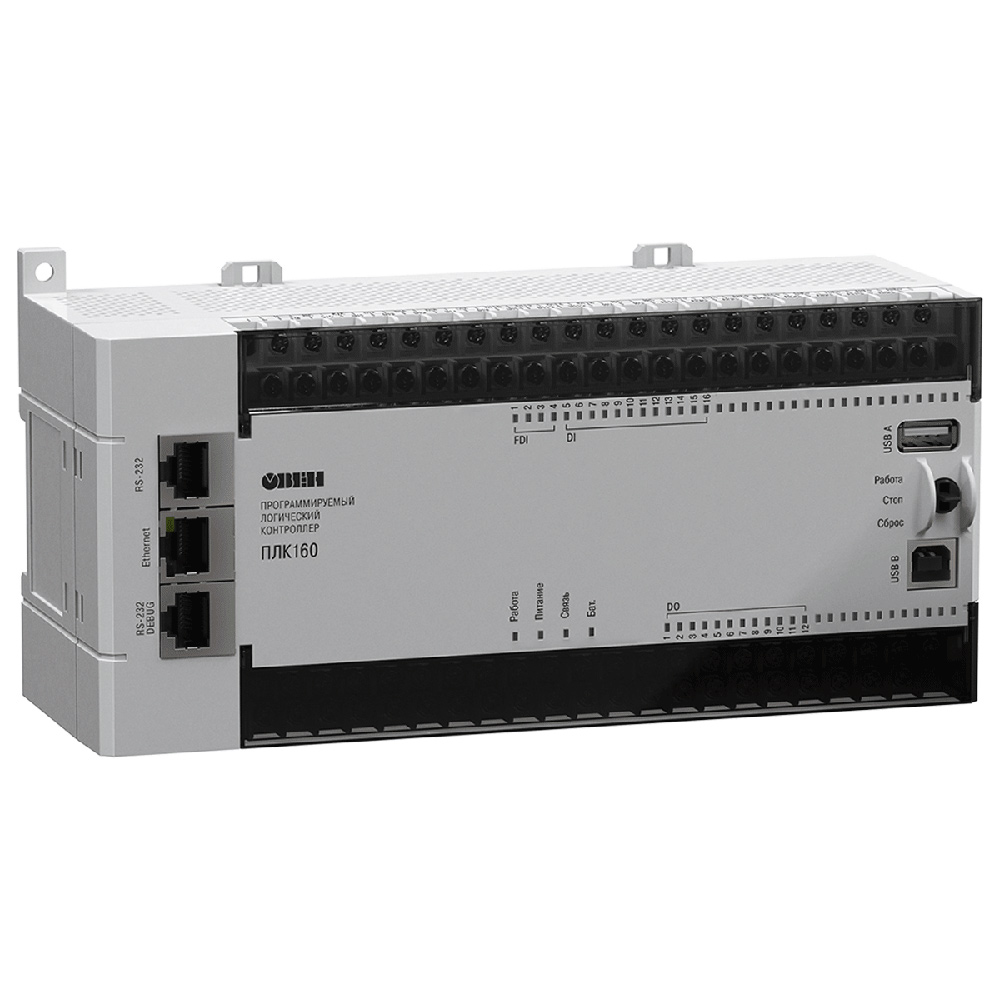

![ПЛК160 [М02] программируемый контроллер для средних систем](/upload/iblock/476/plqec1lxhi9x25lygjywd7zockqeetyi/0.jpg "ПЛК160 [М02] программируемый контроллер для средних систем")
Рекомендации к применению
Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- АСУ водоканалов
- линии по дерево- и металлообработке (распил, намотка и т.д.)
- Для управления пищеперерабатывающими и упаковочными аппаратами
- Для управления климатическим оборудованием
- Для автоматизации торгового оборудования
- В сфере производства строительных материалов
- Для управления малыми станками и механизмами
Преимущества ОВЕН ПЛК160 [М02]
- Наличие встроенных дискретных и аналоговых входов/выходов на борту.
- Скоростные входы для обработки энкодеров.
- Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
- Простое и удобное программирование в системе CODESYS V.2 через порты USB Device, Ethernet, RS-232 Debug.
- Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
- 3 последовательных порта (RS-232, RS-485):
- увеличение количества входов-выходов;
- управление частотными преобразователями;
- подключение панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
- Наличие двух исполнений по питанию (220 В и 24 В).
Сравнительная таблица ПЛК160 и ПЛК160 [М02]
| ПЛК160 | ПЛК160 [М02] | |
|---|---|---|
| Вычислительные ресурсы | ||
| Центральный процессор | RISC-процессор на базе ядра ARM-9, 32 разряда | RISC-процессор Texas Instruments Sitara AM1808 |
| Частота процессора | 180 МГц | 400 МГц |
| Объем энергонезависимой памяти | 4 Мб (Flash) | 6 Мб (Flash) |
| Объем Retain-памяти | до 16 кБайт (SDRAM) | 16 кБайт (MRAM) |
| Число циклов перезаписи | 50 000 | не ограничено |
| Внешние интерфейсы | ||
| USB-Host (подключение переферии и архивация на флеш-накопители) | Отсутствует | Есть |
| Питание +5 В в RS-232 | Отсутствует | Есть |
| Работа в мобильных сетях1 | SMS, CSD | SMS, CSD, GPRS |
| Быстродействующие дискретные входы | ||
| Максимальная частота входного сигнала | до 10 кГц | до 100 кГц |
| Клеммник | ||
| Тип клеммника | Съёмный | Съёмный с невыпадающими винтами |
| Батарея/Аккумулятор | ||
| Источник питания для часов реального времени | Аккумулятор LIR2466 | Батарея CR2032 |
| Источник питания для Retain-памяти | Не требуется, используется MRAM | |
| Способ замены | Требуется перепайка | Простая замена, без перепайки |
| Условия эксплуатации | ||
| Диапазон рабочих температур | -10...+55 °С | -40...+55 °С |
| ПО, Библиотеки и пр. | ||
| Механизм записи Retain-памяти | По событию (отключение питания) |
|
| USB-драйвер для подключения ПЛК к CODESYS | Windows XP | Windows 7/8/10 |
| Работа с быстрыми входами из прерывания высокочастотного таймера | Не поддерживается | Поддерживается |
1 При использовании модема ПМ01 с sim-модулем SIM800
2 Сохранение Retain из кода возможно только при использовании библиотеки RetainControlLib.lib
Технические характеристики
| Параметр | Значение (свойства) | ||
|---|---|---|---|
| ПЛК160-Х.А | ПЛК160-Х.У | ПЛК160-Х.И | |
| Питание | |||
| Напряжение питания: | |||
| – ПЛК160-24.Х [М02] |
от 12 до 30 В постоянного тока при Т > -20 °С от 12 до 26 В постоянного тока при -40 °С > Т > -20 °С (номинальное 24 В) |
||
| – ПЛК160-220.Х [М02] |
от 90 до 264 В переменного тока (номинальное 120/230 В) частотой от 47 до 63 Гц (номинальное значение 50 Гц) |
||
| Потребляемая мощность, не более | 45 ВА | ||
| Пусковой ток, не более |
10 А – при напряжении 90 В 44 А – при напряжении 230 В 54 А – при напряжении 264 В |
||
| Длительность переходного процесса, не более |
3 мс – при напряжении 90 В 2 мс – при напряжении 230 В 2 мс – при напряжении 264 В |
||
| Выходное напряжение встроенного источника питания: | |||
| – для исполнения 220 В |
24±3 В, ток потребления не более 400 мА от 9 до 26 В постоянного тока при -40 °С > Т > -20 °С (номинальное 12 или 24 В) |
||
| – для исполнения 24 В | пропорционально напряжению источника питания прибора | ||
| Максимальный ток питания подключаемых устройств |
До 250 мА3 (RS-232-Debug / RS-232) До 150 мА (USB-Host) |
||
| Цифровые (дискретные) входы | |||
|
Количество входов: - из них быстродействующих |
16 4 (DI1-DI4) |
||
| Тип входов по ГОСТ Р 51841-2001 | 1 и 2 | ||
| Напряжение питания дискретных входов | 24 ± 3 В | ||
| Максимальный входной ток дискретного входа, не более |
7 мА – при питании 24 В 8,5 мА – при питании 27 В |
||
| Сигнал «логической единицы», соответствующий состоянию «Включено», дискретных входов для постоянного напряжения, (ток в цепи) | от 15 до 30 В (ток от 3 до 15 мА) | ||
| Сигнал «логического нуля», соответствующий состоянию «Выключено», дискретных входов для постоянного напряжения,
(ток в цепи) |
от минус 3 до 5 В (ток до 15 мА) | ||
| Минимальная длительность импульса, воспринимаемого дискретным входом | 1 мс – для обычных входов, 0,02 мс – для быстродействующих | ||
| Подключаемые входные устройства |
– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.) – датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором – дискретные сигналы 24 ± 3 В |
||
| Дискретные выходы (контакты электромагнитных реле) | |||
| Количество релейных выходных каналов | 12 | ||
| Максимальный ток, коммутируемый контактами реле, не более |
3 А (~250 В, частотой 50 Гц и cos ᵠ > 0,4) 3 А (=30 В) |
||
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более | 50 мс (выходы DО1-DО12) | ||
| Механический ресурс реле, не менее |
300 000 циклов переключений – при максимальной коммутируемой нагрузке 500 000 циклов переключений – при коммутации нагрузки менее половины от максимальной |
||
| Аналоговые входы | |||
| Количество аналоговых входов | 8 | ||
| Тип поддерживаемых унифицированных сигналов |
Ток 0(4)…20 мА Ток 0…5 мА Напряжение 0…10 В |
||
| Разрядность АЦП | 14 бит | ||
| Входное сопротивление, не более |
В режиме измерения тока 170 Ом В режиме измерения напряжения, не менее 200 кОм |
||
| Период опроса одного входа | 10 мс | ||
| Предел основной приведенной погрешности преобразования | ±0,25 % | ||
| Предел дополнительной приведенной погрешности преобразования на каждые 10 градусов изменения температуры | ±0,05 % | ||
| Аналоговые выходы | |||
| Количество аналоговых выходов | 4 | ||
| Тип выходного сигнала | Универсальный:
ток 4…20 мА или напряжение 0...10 В |
Напряжение 0…10 В |
Ток 4…20 мА |
| Предел основной приведенной погрешности ЦАП | ± 0,5 % | ||
| Разрядность ЦАП (бит) | 12 | 10 | 10 |
| Минимальный период обновления выходов | 100 мс | ||
| Питание аналоговых выходов, внешнее | 24±3 В | ||
| Предел допускаемой дополнительной приведенной погрешности аналоговых выходов, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры | Не более 0,5 предела допускаемой основной приведенной погрешности аналоговых выходов | ||
| Вычислительные ресурсы | |||
| Центральный процессор | 32-разрядный RISC-процессор 400 МГц на базе ядра ARM7 | ||
| Объем оперативной памяти (SDRAM) |
Пользовательская программа: 1 Мб Данные пользовательской программы: 128 Кб Неар: до 4 Мб1 RAM-диск: 8 Мб |
||
| Объем энергонезависимой памяти (FLASH) | 6 Мбайт доступно для хранения файлов и архивов | ||
| Размер Retain-памяти (MRAM) | 16 Кбайт | ||
| Количество сокетов | 30 | ||
| Время выполнения пустого цикла | Установленное по умолчанию (стабилизированное) – 1 мс | ||
| Интерфейсы связи | |||
| Ethernet 100 Base-T | |||
| Поддерживаемые промышленные протоколы | ModBus-TCP | ||
| CODESYS Gateway | |||
| TCP-IP | |||
| UDP-IP | |||
| CODESYS Network Variables (over UDP) | |||
| РРР | |||
| Скорость передачи | 10, 100 Мбит/с | ||
| RS-485 | |||
| Поддерживаемые протоколы | ModBus-RTU | ||
| ModBus-ASCII | |||
| DCON | |||
| ОВЕН | |||
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с | ||
| RS-232 | |||
| Поддерживаемые протоколы | ModBus-RTU | ||
| ModBus-ASCII | |||
| DCON | |||
| ОВЕН | |||
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с | ||
| RS-232 Debug | |||
| Поддерживаемые протоколы | ModBus-RTU | ||
| ModBus-ASCII | |||
| DCON | |||
| CODESYS GateWay | |||
| ОВЕН | |||
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с | ||
| USB Device | |||
| Поддерживаемые протоколы | CDC | ||
| Скорость передачи | 115200 бит/с | ||
| USB Host | |||
| Поддерживаемые протоколы | MSD/HID/FTDI, USB 1.0/1.1 | ||
| Встроенное оборудование | |||
| Часы реального времени с собственным батарейным питанием погрешность хода, не более |
при температуре +25 °С: 5 секунд в сутки при температуре -40 °С: 20 секунд в сутки |
||
| Встроенный источник выдачи звукового сигнала | |||
| Трехпозиционный переключатель на передней панели контроллера | |||
| Заводские сетевые настройки | |||
| IP-адрес | 10.0.6.10 | ||
| Маска IP-адреса | 255.255.255.0 | ||
| IP-адрес шлюза | 10.0.6.1 | ||
| DNS | 8.8.8.8; 8.8.4.4 | ||
| Общие сведения | |||
| Габаритные размеры, не более | (208×110×83) ± 1 мм | ||
| Масса, не более | 1,2 кг | ||
| Степень защиты корпуса по ГОСТ 14254–96 |
IP20 – со стороны передней панели, IP00 – со стороны клемм |
||
| Индикация на передней панели | Светодиодная | ||
| Средняя наработка на отказ2 | 60 000 ч | ||
| Средний срок службы | 8 лет | ||
1 В зависимости от использования ресурсов (сокеты, конфигурация и др.).
2 Не считая электромеханических переключателей и элемента питания часов реально реального времени.
3 Допускается подключение линии питания только для одного из интерфейсов: либо RS-232, либо RS-232 Debug.
