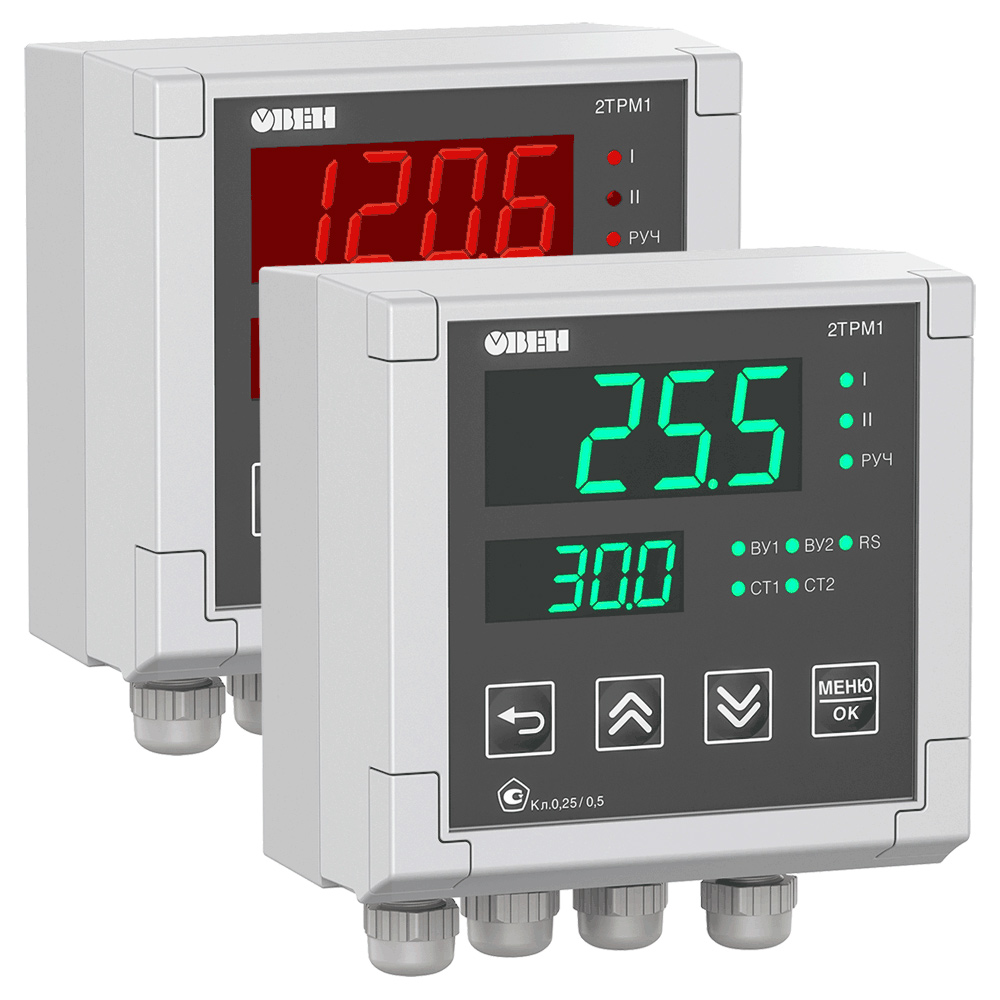

Отличительной особенностью 2ТРМ1 является наличие двух независимых каналов управления. Прибор осуществляет как независимое управление по двум каналам, так и совместную работу каналов в задачах регулирования и сигнализации.
Наличие второго входа позволяет выполнять регулирование по двум величинам с вычислением среднего значения или разницы показаний входов.
Двухканальный терморегулятор 2ТРМ1 работает с разными типами датчиков что позволяет одним прибором контролировать две физические величины, например, температуру и давление, температуру и влажность, давление и уровень.
Наличие RS-485 позволяет выводить все измеряемые и настраиваемые параметры прибора в сеть диспетчеризации предприятия.
2ТРМ1 зарегистрирован в Государственном реестре средств измерений России и выпускается с первичной поверкой (включена в стоимость). Также 2ТРМ1 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.
Возможности регулятора
- Измерение и регулирование физических величин по двум каналам:
- по двухпозиционному закону;
- одной измеряемой величины по трехпозиционному закону;
- аналоговое П-регулирование;
- погодозависимое регулирование.
- Контроль обрыва связи с исполнительными механизмами.
- Регистрация и управление исполнительными механизмами сигналами 4…20 мА или 0...10 В.
- Сигнализация о выходе измеряемой величины за заданные пределы.
- Регулирование по разности двух физических величин.
- Ручной режим управления исполнительными механизмами.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания |
~90…264 В (номинальное 230 В) =21...120 В (номинальное 24 В) |
| Частота напряжения питания | 50, 60 Гц |
| Потребляемая мощность | не более 10 ВА |
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) |
| Максимально допустимый ток источника питания | 50 мА |
| Универсальные входы | |
| Количество универсальных входов | 2 |
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
| Время опроса входа: | Не более 1 секунды |
| Предел основной приведенной погрешности измерения: | |
| - для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % |
| - для остальных видов датчиков | ±0,25 % |
| Выходные устройства | |
| Количество выходных устройств | 2 |
| Типы выходных устройств | Р, К, С, Т, И, У |
| Корпус | |
| Щитовой Щ1 | 96×96×53, IP54* |
| Щитовой Щ2 | 96×48×100, IP54* |
| Щитовой Щ5 | 48×48×103, IP54* |
| Настенный Н | 110×129×69, IP66** |
| DIN-реечный | 88×90×59, IP20 |
|
* со стороны передней панели |
|
| Условия эксплуатации | |
| Температура окружающего воздуха | –40...+50 °С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % |
