Обращаем внимание, что преобразователи давления ПД150 выпускаются без поверки и не являются средством измерения. Все характеристики преобразователей ПД150, в том числе метрологические, остаются без изменений.
В качестве замены предлагаем преобразователи давления ПД150И, которые являются средством измерения, поставляются с первичной поверкой, результаты которой занесены в ФГИС АРШИН.

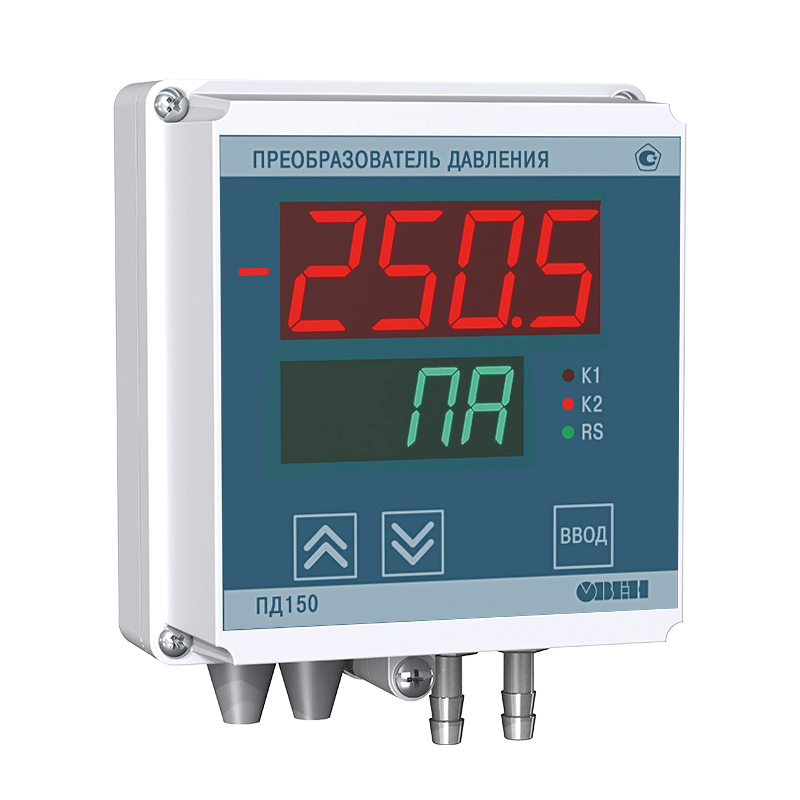

Преобразователь ПД150 применяется в котельных, где обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления топочных газов в дымоходе.
В вентиляции и кондиционировании ПД150 применяется для контроля напора воздуха в системах дымоудаления, загрязнения воздушных фильтров, обрыва ремней вентиляторов, измерения параметров работы промышленных вентустановок.
Также преобразователь на низкие давления ПД150 может применяться в испытательных стендах и лабораторной технике.
Среда измерения
Неагрессивные газы, в том числе горючие и дымовые.
Отличительные особенности
- Универсальный источник питания 220 В / 24 В.
- Передача информацию напрямую в «облако» – выходной сигнал Modbus RTU по RS-485.
- Удобство эксплуатации – регулировка яркости индикации, максимальная русификация индикации и меню настройки.
- Возможность калибровки «нуля» и диапазона по эталонному давлению.
- Удобство монтажа – два вида исполнения: щитовое Щ1 и настенное Н1.
Основные характеристики
- Верхний предел измерений – от 200 Па до 100 кПа.
- Тип измеряемого давления – избыточное (ДИ), дифференциальное (ДД), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Класс точности – 0,5 %; 1,0 %; 1,5 %.
- Межповерочный интервал – 5 лет.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Питание | |
| Напряжение питания постоянного тока | 20 … 60 В (номинальное значение 24 В) |
| Напряжение питания переменного тока | 90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц |
| Потребляемая мощность | 7,0 ВА |
| Каналы измерения | |
| Диапазон измеряемого давления | от 0,2 до 100,0 кПа |
| Класс точности, не более | 0,5; 1,0; 1,5 % от ВПИ |
| Межповерочный интервал | 5 лет |
| Перегрузочная способность | диапазоны 250 Па…1,6 кПа + 100 % к ДИ
диапазоны 2,5…100 кПа + 200 % к ДИ |
| Предельное давление перегрузки | диапазоны 250 Па…1,6 кПа + 150 % к ДИ
диапазоны 2,5…100 кПа + 350 % к ДИ |
| Период обновления результатов измерения, не более | 0,2 сек |
| Дискретные выходы | |
| Количество | 2 |
| Тип | электромагнитное реле |
| Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее | 1500 В |
| Максимальное коммутируемое напряжение, не более: | |
| - для переменного тока | 250 В |
| - для постоянного тока | 30 В |
| Максимальное коммутируемый ток (cos =1), не более: | |
| - для напряжения переменного тока | 5 А |
| - для напряжения постоянного тока | 10 А |
| Диапазон задания уставок срабатывания дискретных выходов от ДИ | от 1 до 99 % |
| Гистерезис уставок от ДИ | от 0 до 50 % |
| Интерфейс RS-485 | |
| Скорость обмена | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек |
| Протоколы связи | Modbus RTU, Modbus ASCII |
| Входное сопротивление | 12 кОм (стандартная нагрузка) |
| Тип используемого кабеля | экранированная витая пара |
| Длина линии связи, не более | 1200 м |
| Аналоговый выход | |
| Тип выходного сигнала | постоянный ток от 4 до 20 мА |
| Схема подключения | 2-проводная «токовая петля» |
| Максимальное сопротивление нагрузки, Ом | 1000 ±1 % |
| Разрешающая способность, мкА, не более | 10 |
| Конструктивное исполнение | |
| Тип присоединительного штуцера | штуцер «елочка» под трубку с внутренним диаметром 4-7 мм |
| Габаритные размеры | 105×137×65 мм |
| Масса прибора, не более | 0,4 кг |
| Степень защиты корпуса | IP54 |
| Надежность | |
| Средний срок службы, не менее | 12 лет |
| Гарантийный срок службы | 2 года |
