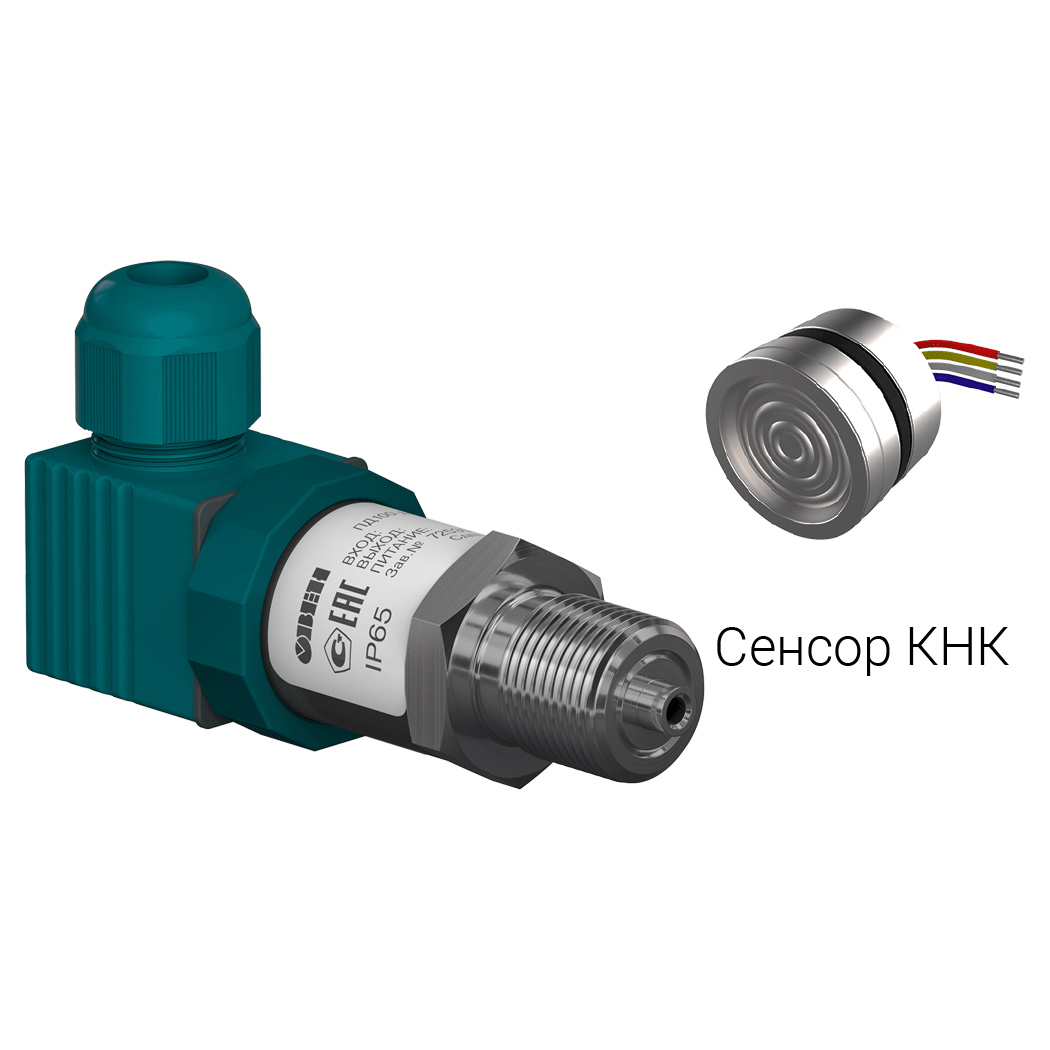

Преобразователь избыточного давления ПД100 предназначен для насосных станций водоканалов, систем водоподготовки и водоснабжения, промышленных компрессорных, автоматики котлов и котельных, маслостанций и других вспомогательных и основных производств, где требуется точность и стабильность характеристик.
Среда измерения
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).
Отличительные особенности
- Широкий диапазон измеряемого давления.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Устойчивость к гидроударам.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,016 до 100 МПа.
- Тип измеряемого давления – избыточное (ДИ).
- Диапазон температур измеряемой среды: –40…+100 °С.
- Класс точности – 0,5 %; 1,0 %.
- Межповерочный интервал - 2 года.
Технические характеристики
| Наименование | Значение |
|---|---|
| Выходной сигнал постоянного тока | 4...20 мА, 2-х проводная схема |
| Основная приведенная погрешность | 0,5; 1,0 % ВПИ |
| Диапазон рабочих температур измеряемой среды | -40… +125 °С |
| Напряжение питания | 12…36 В постоянного тока (номинальное значение 24 В) |
| Сопротивление нагрузки | 0… 1800 Ом |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 66...106,7 кПа |
| Среднее время наработки на отказ | не менее 50 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |
| Штуцер для подключения давления |
|
| Тип электрического соединителя | EN175301-803 форма А (DIN 43650-A) |
| Габаритный размер (по высоте) | не более 115 мм |
| Перегрузочная способность |
|
| Предельное давление перегрузки | не более 600 % при ВПИ до 35 кПа и не более 500 % при ВПИ выше 35 кПа |
