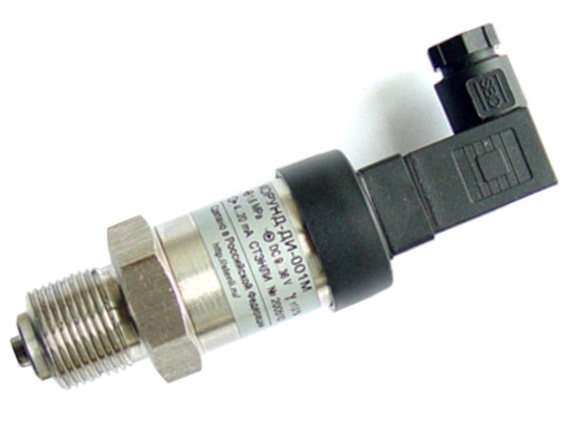

Датчики предназначены для работы с вторичными контрольно-измерительными, показывающими, регистрирующими, и регулирующими приборами, а также контроллерами и другими устройствами автоматики, работающими с входными сигналами 0 - 5 мА; 4 - 20 мА; 0 - 20 мА; 0 - 5 В; 0 - 10 В; 0,4 - 2 В; 0,5-5,5 В постоянного тока.
Температура контролируемой среды на мембране датчика может находиться в пределах от -50°С до +125°С.
По степени защищенности от воздействий пыли и воды датчики имеют исполнения IP65, IP67 или IP68 по ГОСТ 14254-80. Датчики КОРУНД-ДХ-001М обладают повышенной коррозионной стойкостью – корпус и штуцер выполнен из нержавеющей стали AISI316L.
Датчики с выходным сигналом 4-20 мА могут выполняться с видом взрывозащиты "Искробезопасная электрическая цепь" с уровнем взрывозащиты "особо взрывобезопасный" по ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 и могут быть использованы для взрывобезопасных условий. Взрывозащищенные датчики предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ, и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях. Датчики взрывозащищенного исполнения соответствуют требованиям технического регламента ТР ТС 012/2011.
Датчик с выходным сигналом 4-20 мА может быть укомплектован индикатором ИДД, который включается в разрыв линии связи.
Верхние пределы измерений датчиков соответствуют ГОСТ 22520-85.
Датчики могут градуироваться в следующих единицах измерения:
- Па, кПа, МПа – по умолчанию;
- атм, кгс/см2 (ат), bar, мм.рт.ст. (Torr), м.вод.ст., psi, psf – по заказу.
Наименование датчиков различных моделей, пределы измерений, допускаемые давления и погрешности указаны в таблице 2. По предварительно согласованному заказу, нижний и верхний пределы измерений могут быть смещены.
Пределы допускаемой основной погрешности датчиков, выраженные в процентах от диапазона изменения выходного сигнала, равны ±0,1; ±0,15; ±0,25; ±0,5; ±1,0 % в зависимости от модели и заказа.
Датчики с выходным сигналом 4-20 мА могут имеют вид взрывозащиты "Искробезопасная электрическая цепь" с уровнем взрывозащиты "особо взрывобезопасный" или "взрывобезопасный" (маркировка по взрывозащите 1ЕхibIICT5 X или 0ExiaIICT5 X).
Датчики в зависимости от выходного сигнала и исполнения подключаются по двух-, трех- или четырехпроводной линии связи:
- четырехпроводная линия связи – для датчиков с выходным сигналом 0-5 мА, 0-20 мА;
- трехпроводная - для датчиков с выходным сигналом 0-5В; 0,5-5,5В; 0-10В; 0,4-2В; 0-5мА; 0-20 мА;
- двухпроводная линия связи для датчиков с выходным сигналом 4-20 мА.
Дополнительная погрешность от изменения напряжения питания не превышает 0.1% во всем диапазоне напряжения питания.
Пределы допускаемой дополнительной температурной погрешности датчиков γt, %/10° C
Таблица 1
|
Диапазон температурной компенсации |
Основная погрешность γ, % |
||||
|---|---|---|---|---|---|
|
0.1 |
0.15 |
0.25 |
0.5 |
1.0 |
|
|
0… +50 |
±0.06 |
±0.06 |
± 0.08 |
± 0.12 |
± 0.2 |
|
-10… +70 |
± 0.08 |
± 0.08 |
± 0.12 |
± 0.15 |
± 0.2 |
|
-40… +80 |
± 0.1 |
± 0.1 |
± 0.17 |
± 0.21 |
± 0.25 |

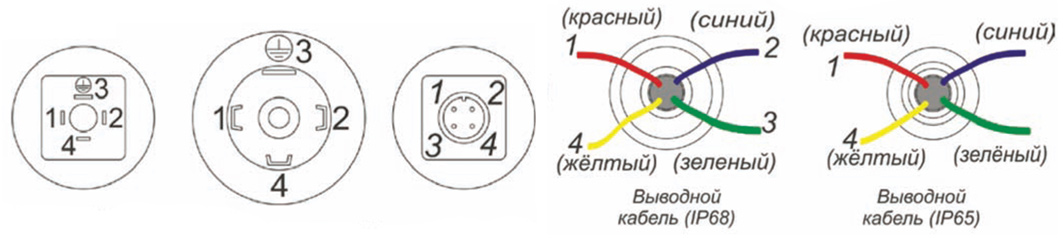

Расположение контактов на элементах электрического соединения

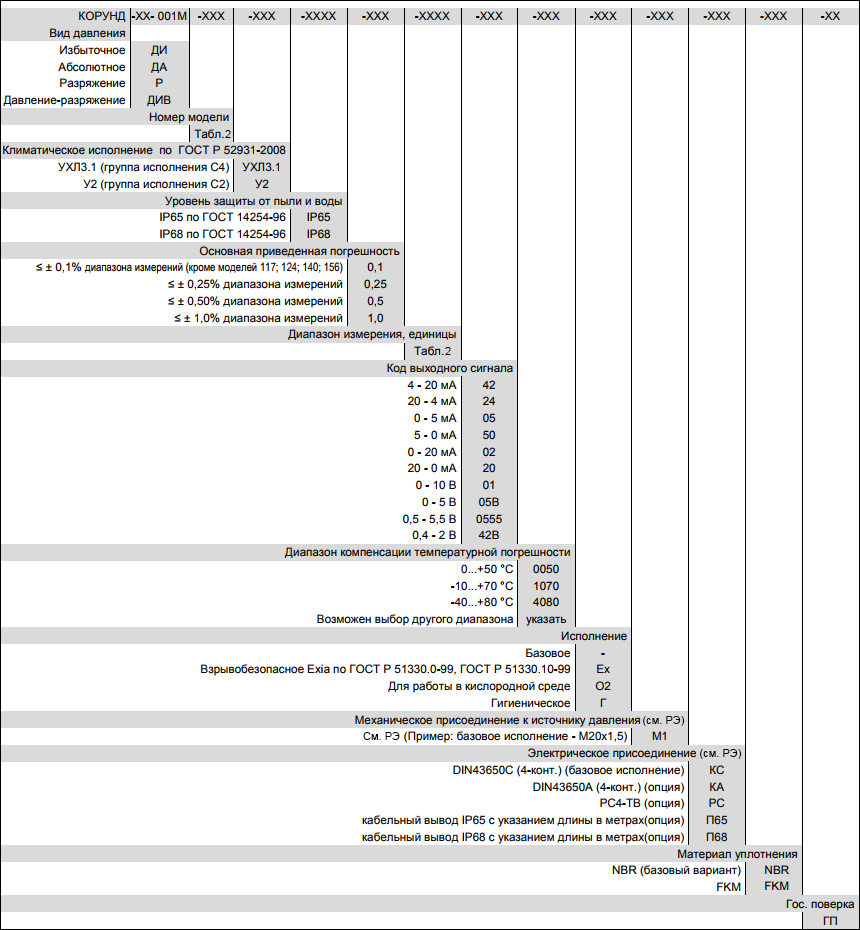

Схема условного обозначения датчиков при заказе
Пример кода заказа: КОРУНД-ДИ-001М-120-УХЛ3.1-IP65-0,5-1,6МПа-42-1070-М1-КС-ГП
Датчик избыточного давления
Модель 120
Климатическое исполнение УХЛ3.1
Защита от пыли и воды IP68
Основная погрешность 0,5%
Диапазон измерения 0…1,6 МПа
Выходной сигнал 4 – 20 мА
Диапазон компенсации температурной погрешности -10…+70°С
Присоединение к источнику давления – штуцер М20х1,5
Электрическое присоединение через коннектор DIN 43650 тип С
Гос. поверка
Таблица 2.
|
Вид измеряемого давления |
Модель |
Нижний диапазон измерения (Рн) |
Верхний диапазон измерения (Рв) |
Максимальная нагрузка |
Основная приведенная погрешность, ±% |
|---|---|---|---|---|---|
|
Избыточное давление (ДИ) |
117 |
0 |
6 кПа |
4 ⋅ Рв |
0,25; 0,5; 1.0 |
|
118 |
0 |
10; 16 кПа |
3 ⋅ Рв |
0,1; 0,25; 0.5, 1.0 |
|
|
119 |
0 |
25; 40; 60;100;160,250кПа |
2 ⋅ Рв |
0,1; 0,25; 0.5, 1.0 |
|
|
120 |
0 |
0,4; 0,6; 1; 1,6 МПа |
2 ⋅ Рв |
0,1; 0,25; 0.5, 1.0 |
|
|
121 |
0 |
2,5; 4; 6 МПа |
2 ⋅ Рв |
0,1; 0,25; 0.5, 1.0 |
|
|
122 |
0 |
10; 16 МПа |
2 ⋅ Рв |
0,1; 0,25; 0.5, 1.0 |
|
|
123 |
0 |
25;40;60 МПа |
2 ⋅ Рв |
0,1; 0,25; 0.5, 1.0 |
|
|
124 |
0 |
100; 160; 240; 600 МПа |
2 ⋅ Рв |
0,25; 0.5, 1.0 |
|
|
Абсолютное давление (ДА) |
140 |
0 |
10; 25 кПа |
4 ⋅ Рв |
0.25; 0.5; 1.0 |
|
141 |
0 |
40; 60 кПа |
3 ⋅ Рв |
0.25; 0.5; 1.0 |
|
|
144 |
0 |
100; 160; 250 кПа |
2 ⋅ Рв |
0,1; 0.25; 0.5; 1.0 |
|
|
145 |
0 |
0,4; 0,6; 1; 1,6; 2,5 МПа |
2 ⋅ Рв |
0,1; 0.25; 0.5; 1.0 |
|
|
146 |
0 |
2,5; 4; 6; 10; 16 МПа |
2⋅ Рв |
0,1; 0.25; 0.5; 1.0 |
|
|
Разряжение (ДР) |
156 |
0 |
-6,0; -10 кПа |
2⋅ Рв |
0,25; 0,5; 1,0 |
|
157 |
0 |
-16; -25; -40 кПа |
2⋅ Рв |
0,1; 0,25; 0,5; 1,0 |
|
|
158 |
0 |
-60; -100 кПа |
-100 кПа |
0,1; 0,25; 0,5; 1,0 |
|
|
Давление- разряжение (ДИВ) |
134 |
-6; -25; -40; -60; -100 кПа |
6; 25; 40; 60; 100 кПа |
2 ⋅ Pн / 2⋅ Рв |
0,15; 0,25; 0,5; 1.0 |
|
135 |
-100 кПа |
0,25; 0,4; 0,6; 1; 1,6; 2,4 МПа |
Pн=100кПа / 2 ⋅ Рв |
0,1; 0,25; 0,5; 1.0 |
