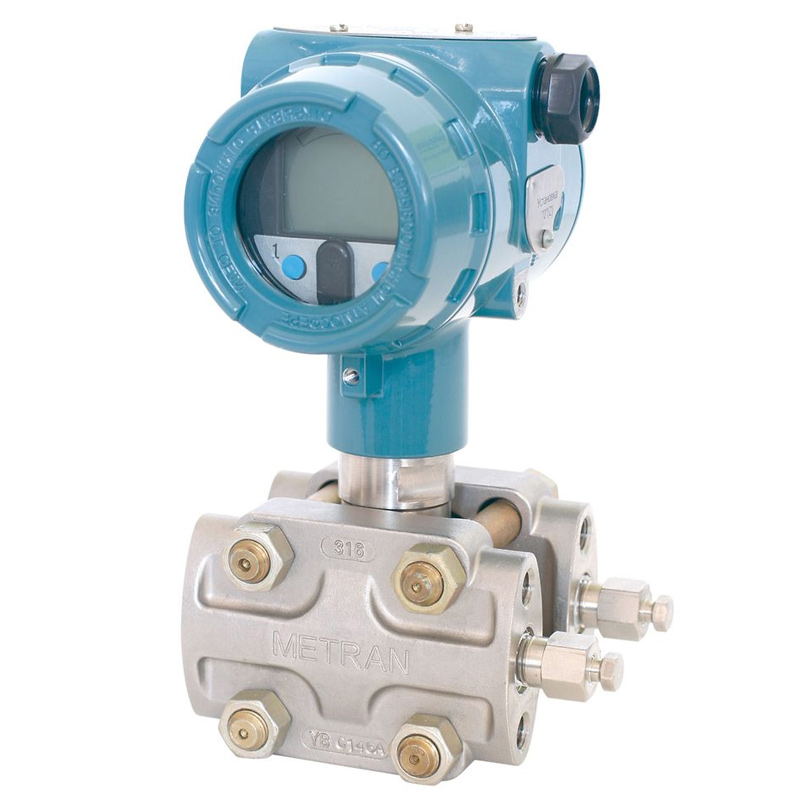

Датчики Метран-150 имеют модели: 150ТА, 150TAR - датчики абсолютного давления, 150CG, 150CGR, 150TG, 150TGR - датчики избыточного давления, 150CD, 150CDR-датчики разности давлений, 150L-датчики гидростатического давления (уровня).
Измерительный механизм датчиков моделей 150CG, 150CGR, 150CD, 150CDR, 150L работает по принципу дифференциального конденсатора. Основой механизма является емкостная измерительная ячейка, состоящая из двух разделительных мембран и одной измерительной мембраны, которая установлена между двумя неподвижными пластинами конденсатора. Любое изменение давления, воздействующего на измерительную мембрану, вызывает изменение положения измерительной мембраны и приводит к появлению разности емкостей, преобразуемой в цифровой код, пропорциональный приложенному давлению.
Измерительный механизм датчиков моделей 150ТА, 150TAR, 150TG, 150TGR работает по принципу тензорезистивного эффекта. Основой механизма является тензорезистивный тензомодуль на кремниевой подложке. Под воздействием давления происходит деформация тензомодуля, вызывая при этом изменение электрического сопротивления его тензорезисторов, преобразуемое в цифровой код, пропорциональный приложенному давлению.
Микропроцессор датчика Метран-150 корректирует цифровой код в зависимости от индивидуальных особенностей емкостной ячейки или тензомодуля, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (для визуализации результатов), а также на устройство, формирующее стандартный аналоговый и/или цифровой выходной сигнал.
Датчики моделей 150CG, 1.50TG, 150CD, 150ТА имеют исполнение АС для применения на объектах атомной энергетики.
Управление параметрами датчика
- с помощью HART-коммуникатора;
- удаленно с помощью программы HART-Master, HART-модема и компьютера или программных средств АСУТП;
- Локального интерфейса оператора
- удаленно с помощью AMS.
Особенности
- Улучшенный дизайн и компактная конструкция.
- Поворотный электронный блок и ЖКИ.
- Высокая перегрузочная способность.
- Защита от переходных процессов.
- Внешняя кнопка установки "нуля" или кнопки аналоговой настройки "нуля" и "диапазона".
- Непрерывная самодиагностика.
Инструкции
- Измеряемые среды: жидкости, в т.ч. нефтепродукты; пар, газ, газовые смеси
- Диапазоны измеряемых давлений:
- минимальный 0-0,025 кПа;
- максимальный 0-68 МПа
- Выходные сигналы:
- 4-20 мА с HART-протоколом (возможность переключения между 5-й и 7-й версиями HART); 0-5 мА
- Основная приведенная погрешность
- до ±0,075%; опция до ±0,2%
- Диапазон температур окружающей среды
- от -40 до 85°С; от -55 до 85°С (опция)
- Перенастройка диапазонов измерений
- до 100:1
- Высокая стабильность характеристик
- Взрывозащищенное исполнение вида "искробезопасная цепь" и "взрывонепроницаемая оболочка"
- Гарантийный срок эксплуатации - 3 года
- Межповерочный интервал - 5 лет
