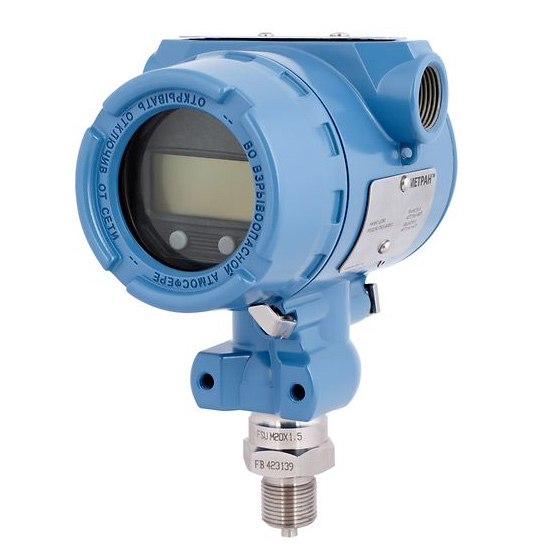

Датчики состоят из сенсорного модуля и электронного преобразователя. В сенсорном модуле используется тензорезистивный тензомодуль на кремниевой подложке. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами (структура КНК).
Давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент тензомодуля. Воздействие давления преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образуюпщйся при разбалансе мостовой схемы, преобразуется в цифровой код, пропорциональный приложенному давлению.
Микропроцессор датчика корректирует цифровой код в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и/или измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (для визуализации результатов), а также на устройство, формирующее стандартный аналоговый и цифровой выходной сигнал.
Датчики имеют модели: 75А - датчик абсолютного давления и 75G - датчик избыточного давления.
В датчиках модели 75А полость над чувствительным элементом вакуумирована и герметизирована.
Управление параметрами датчика
- с помощью локальных кнопок управления;
- с помощью HART-коммуникатора;
- удаленно с помощью программных средств АСУТП или с помощью AMS.
Особенности
- Компактная конструкция и малая масса.
- Непрерывная самодиагностика.
- Технологическое соединение М20х1,5 в соответствии с ГОСТ 25164.
- Корпус с герметично разделенными секциями для клемм и для электроники.
Технические характеристики
- Измеряемые среды: жидкости, газ, газовые смеси, пар
- Верхние пределы измерений от 10,3 до 25000 кПа
- Основная приведенная погрешность ±0,5%; ±0,2%; ±0,1%
- Выходной сигнал 4-20 мА/НАRТ
- Перенастройка диапазона 20:1
- Опционально: ЖК-индикатор, внешние и/или внутренние кнопки управления, кронштейны, клапанные блоки
- Взрывозащищенное исполнение вида "искробезопасная цепь" и "взрывонепроницаемая оболочка"
- Диапазон температур окружающей среды
- от -40 до 85°С;
- от -51 до 85°С (опция)
- Внесены в Госреестр средств измерений под №48186-11, свидетельство №44364 ТУ 4212-023-51453097-2010
Обозначение при заказе
Модель | Описание изделия | ||
75А | Датчик абсолютного давления, базовое исполнение | ||
75G | Датчик избыточного давления (в т.ч. давления-разрежения), базовое исполнение | ||
Код | Диапазон измерений, кПа | ||
Модель 75G | Модель 75A | ||
1 | (-101,3)-200 | 0-200 | |
2 | (-101,3)-1000 | 0-1000 | |
3 | (-101,3)-5000 | 0-5000 | |
4 | (-101,3)-25000 | 0-25000 | |
Код | Выходной сигнал | ||
S | 4-20 мА с цифровым сигналом на базе протокола HART | ||
Код | Исполнение по материалам | ||
Штуцер для соединения с процессом | Разделительная мембрана | Заполняющая жидкость | |
22 | 316L SST | 316L SST | Кремниорга-ническая |
2В | 316L SST | 316L SST | Инертная (только для кода UC) |
Код | Соединение с процессом | ||
A | 1/2 NPT, внутренняя резьба | ||
G | М20х1,5, наружная резьба | ||
Код | Размер отверстия под кабельный ввод | ||
1 | 1/2-14NPT (не применяется с кодами штепсельного разъема SC, SC1, SC2) | ||
2 | М20х1,5 | ||
Код | Версия протокола HART | ||
HR7 | HART–протокол версии 7 | ||
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
Код | Расширенная гарантия | ||
WR5 | Гарантийный срок эксплуатации – 5 лет | ||
Код | Индикация | ||
МА | Встроенный ЖКИ | ||
М4 | Встроенный ЖКИ с кнопками настройки и дублированные внешние кнопки настройки (если не выбраны коды DS или DZ) | ||
Код | Сертификация для применения во взрывоопасных средах | ||
IM | Сертификация искробезопасности 0ЕхiaIIСТ5, 0ЕхiaIIСТ4 | ||
EM | Сертификация взрывобезопасности 1ЕхdIIСТ6, 1ЕхdIIСТ4 | ||
KM | Комбинированная сертификация взрывобезопасности 1ЕхdIIСТ6, 1ЕхdIIСТ4 и искробезопасности 0ЕхiaIIСТ5, 0ЕхiaIIСТ4 | ||
Код | Монтажные части (только для соединения с процессом кода G) | ||
2А | Переходники с резьбой 1/4NPT внутренней | ||
2D | Переходники с резьбой 1/4NPT наружной | ||
2E | Переходники с резьбой 1/2NPT наружной | ||
2F | Ниппель с накидной гайкой М20х1,5 | ||
Код | Материал монтажных частей | ||
2 | Сталь 316 SST | ||
4 | Углеродистая сталь с покрытием (только для кода 2F) | ||
5 | Углеродистая сталь 09Г2С с покрытием (только для кода 2F) | ||
Код | Монтажные кронштейны | ||
В4 | Монтажный кронштейн для крепления на трубе с наружным диаметром 60 мм или панели (материал – сталь 316 SST) | ||
Код | Внешние кнопки управления | ||
DS | Внешние кнопки установки значений аналогового выходного сигнала 4 мА и 20 мА | ||
DZ | Внешняя кнопка калибровки «нуля» | ||
Код | СПЕЦИАЛЬНЫЕ ОПЦИИ | ||
T1 | Клеммный блок с защитой от импульсных перенапряжений | ||
UC | Очистка для работы на газообразном кислороде и кислородосодержащих газовых смесях | ||
Q4 | Лист калибровочных данных | ||
С1 | Конфигурация параметров датчика по заказу покупателя (необходимо заполнить лист параметров настройки) | ||
CR | Пользовательские уровни аварийного сигнала и насыщения, высокий уровень аварийного сигнала (необходимо указать опцию C1 и заполнить лист параметров настройки) | ||
CS | Пользовательские уровни аварийного сигнала и насыщения, низкий уровень аварийного сигнала (необходимо указать опцию C1 и заполнить лист параметров настройки) | ||
СT | Низкий уровень аварийного сигнала (базовые уровни аварийного сигнала и насыщения. По умолчанию – высокий уровень. Необходимо указать опцию C1 и заполнить лист параметров настройки) | ||
S5 | Поставляется с установленным клапанным блоком Rosemount модели 306 (применяется для кода соединения с процессом A) или установленным клапанным блоком Метран 0106 | ||
LT | Температура окружающей среды от минус 51°С (только с исполнением по материалам 22) | ||
AR | Дополнительная технологическая наработка в течение 360 ч (применяется только для датчиков с кодом IM, ЕМ, КМ) | ||
РА | Основная приведенная погрешность (в пределах перенастройки от 1:1 до 10:1) ±0,2 % | ||
РB | Основная приведенная погрешность (в пределах перенастройки от 1:1 до 10:1) ±0,1 % | ||
SС | Штепсельный разъем: вилка 2РМГ14Б4Ш1Е2Б ГЕО.364.140 ТУ (розетка 2РМ14КПН4Г1В1ГЕО.364.126 ТУ) (не применяется для датчиков с кодом ЕМ, КМ) | ||
SС1 | Штепсельный разъем DIN 43650 (не применяется для датчиков с кодом ЕМ, КМ), степень защиты IP65 по ГОСТ 14254 | ||
SС2 | Штепсельный разъем: вилка 2РМ22Б4Ш3В1 ГЕО.364.126 ТУ (розетка 2РМ22КПН4Г3В1 ГЕО.364.126 ТУ) (не применяется для датчиков с кодом ЕМ, КМ) | ||
OS | Альтернативное расположение штепсельного разъема – с правой стороны при взгляде на индикатор/ со стороны винта заземления | ||
ST | Маркировочная табличка по заказу потребителя (требуется указать в заказе код С1 и заполнить лист параметров настройки) | ||
КХХ | Кабельный ввод |
Популярные исполнения с минимальным сроком поставки. |
Пример условного обозначения датчика при заказе:
Метран-75G3 (0…4000 кПа)1) S 22 G 2 MA 2F 2 B4 IM SC
1) Диапазон измерений с указанием единицы измерения.
Настройка датчика на нестандартный диапазон измерений выполняется при заказе опции С1 (после согласования).
