Применение

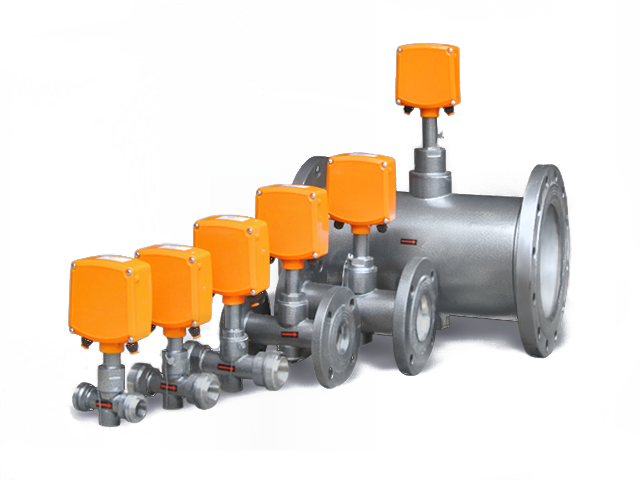

Преобразователь расхода применяется для учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения для технологических целей и учетно-расчетных операций в составе теплосчетчиков, счетчиков-расходомеров, а также автоматизированных систем сбора данных, контроля и регулирования технологических процессов.
Отличительные особенности
- Широкий типоразмерный ряд приборов (Ду 20…Ду200);
- Диапазон измерения расхода 1:100 (для ВПС1), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации;
- Отсутствие трущихся и перемещающихся частей;
- Возможность продолжительной работы в тяжелых условиях (повышенная влажность, вибрации, высокая температура), высокая ремонтопригодность;
- Наличие температурной коррекции выходного сигнала;
- Повышенная стабильность работы на малых расходах;
- Наличие интерфейса, позволяющего производить тестирование преобразователя без вскрытия прибора;
- Установка как на горизонтальных, так и на вертикальных участках трубопроводов;
- Наличие модификаций с автономным питанием;
- Межповерочный интервал 4 года, возможность периодической поверки беспроливным методом;
- Наличие гигиенического сертификата;
Технические характеристики
|
Группа |
1 |
2 |
3 |
|||||||||
|
Ду, мм |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
ВПС1 (1:100) |
Минимальный расход, м 3 /ч |
0,1 |
0,15 |
0,2 |
0,3 |
0,5 |
0,8 |
1,5 |
2 |
- |
5 |
- |
|
Переходный расход, м 3 /ч |
0,2 |
0,3 |
0,4 |
0,6 |
1 |
1,6 |
3 |
4 |
- |
10 |
- |
|
|
Максимальный расход, м 3 /ч |
10 |
15 |
20 |
30 |
50 |
80 |
150 |
200 |
- |
500 |
- |
|
|
ВПС2 (1: 50 ) |
Минимальный расход, м 3 /ч |
0,2 |
0,3 |
0,4 |
0,6 |
1 |
1,6 |
3 |
4 |
- |
10 |
- |
|
Максимальный расход, м 3 /ч |
10 |
15 |
20 |
30 |
50 |
80 |
150 |
200 |
- |
500 |
- |
|
|
ВПС3 (1: 25 ) |
Минимальный расход, м 3 /ч |
- |
- |
- |
- |
- |
- |
- |
- |
6,3 |
- |
25 |
|
Максимальный расход, м 3 /ч |
- |
- |
- |
- |
- |
- |
- |
- |
160 |
- |
630 |
|
|
Строительная длина, м |
0,11 |
0,11 |
0,14 |
0,17 |
0,18 |
0,2 |
0,23 |
0,27 |
0,3 |
0,37 |
0,45 |
|
|
Цена импульса на импульсном выходе, м3/имп |
0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 |
0,1 / 0,05 / 0,01 / 0,005 / 0,001 |
1 / 0,5 / 0,05 / 0,01 |
|||||||||
Импульсные характеристики
Цена импульса на импульсном выходе, а также его длительность в зависимости от Ду для различных групп преобразователей приведены в таблице.
|
Длительность импульса на выходе, мс |
Ду20... Ду 40 |
Ду 50... Ду 100 |
Ду 125... Ду 200 |
|
|
для ВПС1, ВПС2 |
для ВПС 3 |
Цена импульса на выходе, м3 |
||
|
0,15:150 |
250 (60) |
0,01 |
0,1 |
1 |
|
0,15:75 |
- |
0,005 |
0,05 |
0,5 |
|
0,15:15 |
2 (1,5) |
0,001 |
0,01 |
0,1 |
|
0,15:7,5 |
- |
0,0005 |
0,005 |
0,05 |
|
0,15:1,5 |
1,5(1) |
0,0001 |
0,001 |
0,01 |
Метрологические характеристики
|
Наименование параметра |
Стандартное |
Специальное |
|
Пределы основной относительной погрешности преобразования расхода в частоту выходного сигнала (частотный выход), %, в диапазоне расходов: |
||
|
для ВПС1 |
||
|
от минимального до переходного |
± 1,5 |
± 1,0 |
|
от переходного до максимального |
± 1,0 |
± 0,5 |
|
для ВПС2 и ВПС3 |
||
|
от минимального до максимального |
± 1,0 |
± 0,5* |
|
Пределы основной относительной погрешности преобразования объема жидкости в количество импульсов с нормированной ценой (импульсный выход), %, в диапазоне расходов: |
||
|
для ВПС1 |
||
|
от минимального до переходного |
± 1,5 |
± 1,0 |
|
от переходного до максимального |
± 1,0 |
± 0,5 |
|
для ВПС2 и ВПС3 |
||
|
от минимального до максимального |
± 1,0 |
± 0,5* |
|
Пределы основной приведенной погрешности преобразования расхода в выходной сигнал постоянного тока для ВПС1, %: |
± 1,0 |
--- |
* только для исполнений ВПС2
| Дополнительная погрешность, возникающая при изменении температуры измеряемой среды на каждые 10°С, % | не более ±0,05 |
| Диапазон температур измеряемой среды, °C | 5-150 |
| Рабочее давление, МПа | 1,6 |
Гидравлическое сопротивление преобразователей:
| для ВПС1 и ВПС2 на расходе 0,5 от максимального, не более, МПа (кгс/см2) | 0,01 (0,1) |
| для ВПС3 на максимальном расходе, не более, МПа (кгс/см2) | 0,03 (0,3) |
Условия эксплуатации
- Температура окружающего воздуха, от -10°С до +50°С;
- Относительная влажность воздуха при температуре 35°С, до 95%;
- Напряженность переменного, частотой 50 Гц внешнего магнитного поля, не более, 400 А/м;
Степень защиты преобразователей от воды и пыли— IP65 по ГОСТ14254. Устойчивость к механическим воздействиям - виброустойчивы и вибропрочны, исполнение группы N1 по ГОСТ Р 52931. Климатическое исполнение - УХЛ 2 в соответствии с ГОСТ 15150. По устойчивости к климатическим воздействиям - исполнение С3 по ГОСТ Р 52931.
Преобразователи устойчивы к воздействию внешнего переменного магнитного поля частотой 50 Гц и напряженностью до 400 А/м.
Питание преобразователей осуществляется от встроенной литиевой батареи с напряжением 3,65 В (срок службы батареи не менее 4 лет с момента выпуска прибора предприятием-изготовителем).
Средний срок службы преобразователей, не менее 12 лет.
Обозначение при заказе
| ВПС | Х | – | ХХ | Х. | Х | Х | - | ХХХ | - | ХХХХХ | ТУ 407131.004.29524304 -05 | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 - Группа в зависимости от диапазона: 1 –1/100; 2 – 1/50
2 - Тип выхода: ЧИ – частотно-импульсный;
3 - Питание: 2 – батарея
4 - Тип корпуса: 5 – металл; 6 – пластик
5 - Исполнение по электронике 4 или 6
6 - Ду – диаметр условного прохода, мм
7 - Цена импульса, м3/имп
