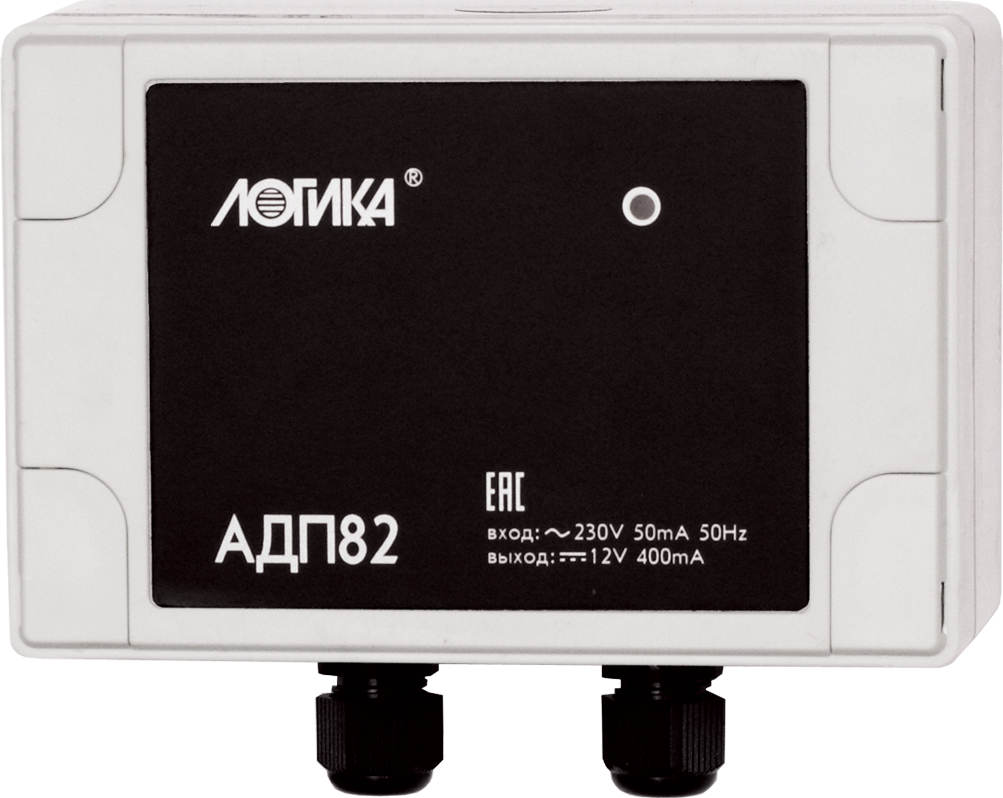

Для питания постоянным током датчиков, преобразователей и иного оборудования в составе теплосчетчиков и измерительных комплексов серии ЛОГИКА и других измерительных систем различного назначения. (~220/230 В) / (=12 В, 400 мА)
Цена без учета НДС: 2350 руб.
В корзину
Быстрый заказ Задать вопрос

Назначение

Адаптеры АДП82 предназначены для питания постоянным током датчиков, преобразователей и иного оборудования в составе теплосчетчиков и измерительных комплексов серии ЛОГИКА и других измерительных систем различного назначения.

Адаптеры соответствуют требованиям технических регламентов ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств". Сертификат соответствия № ТС RU C-RU.ME83.B.00147.

Пример записи адаптера: "Адаптер АДП82, ТУ 4217-086-23041473-2013".

Электрические характеристики

  • Входное напряжение переменного тока: 187 - 253 В.
  • Частота входного тока: (50 ± 2) Гц.
  • Выходное напряжение постоянного тока: (12 ± 1,2) В.
  • Размах пульсаций выходного напряжения: не более 200 мВ.
  • Максимальный ток нагрузки: 400 мА.
  • Потребляемая мощность (при максимальной нагрузке): не более 8 В·А.
  • Пусковой ток: не более 3 A.
  • Электрическая прочность изоляции между цепями: 2500 В.

Эксплуатационные характеристики

Габаритные размеры: 120x102x60 мм.
Масса: 0,4 кг.
Условия эксплуатации и хранения:

  • температура окружающего воздуха: от минус 10 до плюс 50 °С;
  • относительная влажность: не более 95 % при 35 °С;
  • атмосферное давление: от 84 до 106,7 кПа;
  • синусоидальная вибрация: амплитуда 0,35 мм, частота 10 - 55 Гц.

Степень защиты от пыли и воды: IP54.

Условия транспортирования (в транспортной таре):

  • температура окружающего воздуха: от минус 25 до плюс 55 °С;
  • относительная влажность: не более 95 % при 35 °С;
  • удары (транспортная тряска): ускорение до 98 м/с2, частота до 2 Гц.

Средняя наработка на отказ: 100000 ч.
Средний срок службы: 12 лет.

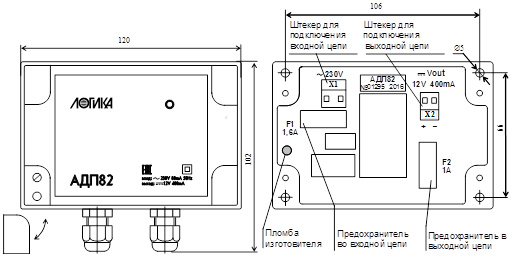

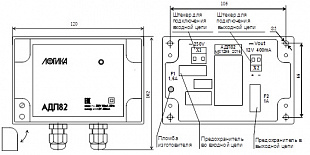

Конструкция

Корпус адаптера выполнен из пластмассы, не поддерживающей горение. Корпус состоит из основания и крышки, соединенных между собой двумя гибкими петлями. В собранном состоянии основание и крышка скрепляются четырьмя винтами, доступ к которым скрыт легкосъемными заглушками. В крышке установлена печатная плата с функциональными элементами, служащая монтажной панелью, а в основании корпуса - кабельные вводы с уплотнителями, обеспечивающие механическое крепление кабелей внешних цепей. Подключение цепей выполняется с помощью штекеров, снабженных винтовыми зажимами для соединения с проводниками кабелей. Сами штекеры фиксируются в гнездах, установленных на монтажной панели адаптера.

Адаптер АДП 82 крепится на ровной вертикальной поверхности с помощью четырех винтов диаметром 4 мм, проходящих сквозь крышку и основание корпуса.

Безопасность

Адаптер АДП 82 соответствует требованиям технического регламента ТР ТС 004/2011 "О безопасности низковольтного оборудования". Все работы по монтажу внешних цепей адаптера должны производиться при обесточенной входной цепи адаптера.

Адаптер имеет встроенную защиту от короткого замыкания и перегрузки в выходной цепи. В нормальном режиме работы индикатор режима (на лицевой панели) включен постоянно, при коротком замыкании он гаснет, а при перегрузке переходит в прерывистый, с секундным интервалом, режим свечения.

Дополнительную защиту адаптера и внешнего оборудования обеспечивают плавкие предохранители во входной (1,6 А) и выходной (1 А) цепях адаптера.
