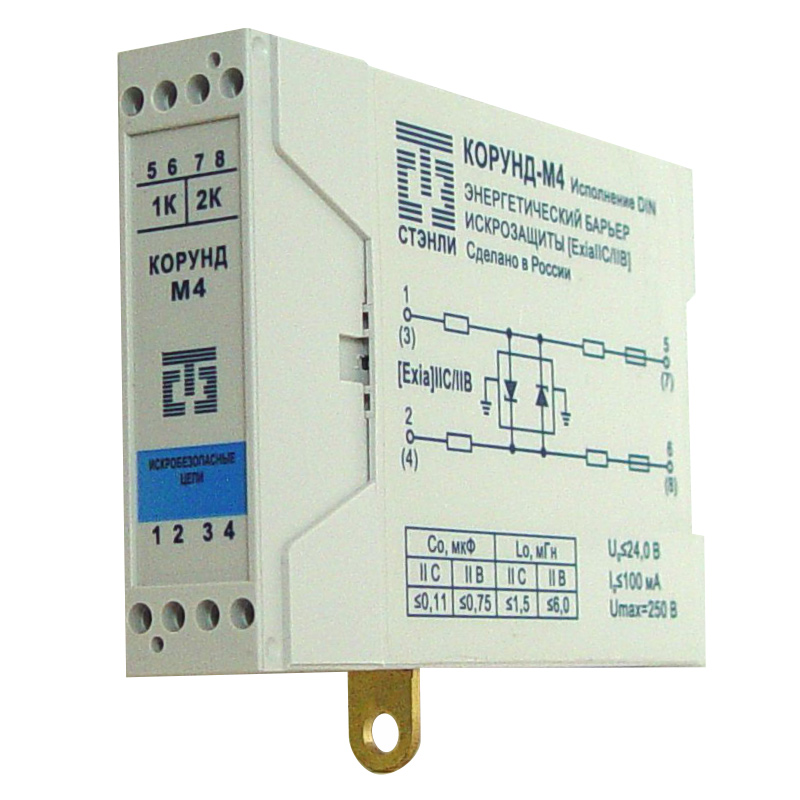

Пассивный барьер искрозащиты КОРУНД-М4

Барьер искрозащиты Корунд-М4 рекомендуется применять со следующими приборами во взрывоопасной зоне:

  • датчики давления (температуры и т.п.) с выходным сигналом 4-20 мА, HART-протокол, RS-485 Modbus, RS-232, RS-422;
  • переключатели; стандартные пожарные извещатели;
  • электропневматические преобразователи (ЭПП);
  • электромагнитные клапаны (ЭК);
  • потенциометрические датчики положения;
  • светодиодные и жидкокристаллические индикаторы; аварийные звуковые сигналы.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

Основные технические характеристики

ВЗРЫВОЗАЩИТА
Вид взрывозащиты Искробезопасная электрическая цепь
Маркировка взрывозащиты [Exia]IIC/IIB
Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более 24
Максимальный выходной ток короткого замыкания, мА 100
Максимальная внешняя ёмкость, мкФ IIC: 0,11
IIB: 0,75
Максимальная внешняя индуктивность, мГн IIC: 1,5
IIB: 6,0
Выделение клемм взрывоопасной зоны, цвет голубой
Метод повышения надежности работы барьера Троирование цепи шунтирующих стабилитронов
Метод исключения взаимного влияния каналов и повышения помехоустойчивости при групповом монтаже Соединение диодов Зенера "звездой"
МЕТРОЛОГИЧЕСКИЕ
Погрешность передачи сигналов через барьер, % от диапазона выходного сигнала ≤ 0,1
Изменение значения выходного сигнала, вызванное изменением температуры окружающего воздуха, на каждые 10°С, % от диапазона выходного сигнала ≤ 0,1
Интервал между поверками, лет 4
ЭЛЕКТРИЧЕСКИЕ
Полярность Неполярные (пропускают положительные, отрицательные сигналы или сигналы переменного тока).
Сопротивление ветвей каждого канала, Ом
Первая ветвь 165
Вторая ветвь 165
Полоса пропускания (прозрачности), кГц 0...250
Рекомендуемые приборы для подключения в опасной зоне Взрывозащищённые:
Двухпроводные датчики с выходом 4-20 мА; HART;
Датчики с выходным сигналом RS-485 Modbus / RS-232 / RS-422
Переключатели;
Стандартные пожарные извещатели;
Электропневматические преобразователи (ЭПП);
Электромагнитные клапаны;
Потенциометрические датчики положения;
Светодиодные и ЖК индикаторы;
Звуковые аварийные сигналы.
ЭКСПЛУАТАЦИОННЫЕ
Климатическое исполнение УХЛ категория 3 по ГОСТ 1550, группы исполнения С3 . (для температуры окружающей среды от -10°С до +50°С
Степень защиты корпуса от воды и пыли IP30
Допустимые воздействия вибрации Группа L3 по ГОСТ Р 52931-2008
Устойчивость к магнитным полям промышленной частоты Группа IIIA по ГОСТ Р 50648-94
Допустимая относительная влажность 30…80% во всем диапазоне рабочих температур
Средняя наработка на отказ, часов ≤12000
Средний срок службы, лет 12
Уровень помех, создаваемых при работе барьера не превышает значения, установленного ГОСТ 23511
ОБЩИЕ
Количество каналов 2
Количество ветвей 4
Плотность монтажа (каналов на 1 м рейки) 87
Максимальное сечение провода для клеммных колодок, мм2 ≤2,5
Материал корпуса ABS
Габариты, мм 23 х 95 х 110
Монтаж Рейка 35 мм DIN46277 (EN522)
Масса, г ≤120
