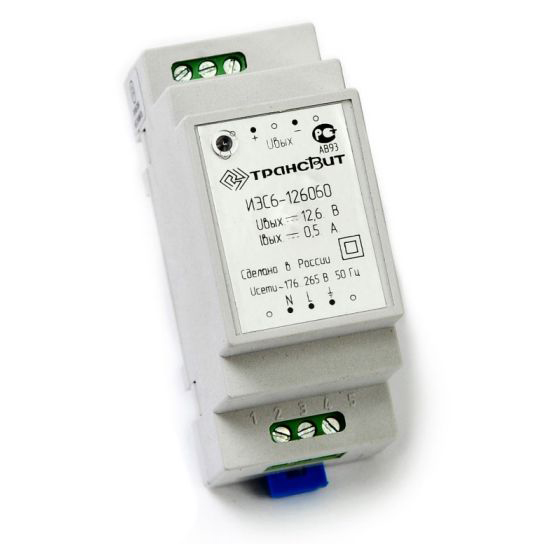

Импульсный источник электропитания ИЭС6-126060

Источник электропитания предназначен для питания электронных устройств стабилизированным напряжением постоянного тока.

Конструктивно источник выполнен в виде моноблока, предназначенного для монтажа на DIN-рейку шириной 35 мм (DIN EN60715 TH35).

Корпус источника изготовлен из трудногорючего ударопрочного пластика V-0 по UL-94. Крепление источника на DIN-рейке обеспечивается за счет фиксатора.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена без учета НДС: 1350 руб.
В корзину
Быстрый заказ Задать вопрос

Источник электропитания предназначен для питания электронных устройств стабилизированным напряжением постоянного тока.

Конструктивно источник выполнен в виде моноблока, предназначенного для монтажа на DIN-рейку шириной 35 мм (DIN EN60715 TH35).

Корпус источника изготовлен из трудногорючего ударопрочного пластика V-0 по UL-94. Крепление источника на DIN-рейке обеспечивается за счет фиксатора.

Напряжение питающей сети, В 176-265 (50Гц)
Выходное напряжение, В 12,6±0,4
Максимальный ток нагрузки, А 0,6
Размах напряжения пульсаций, мВ, не более 50
Электрическая прочность изоляции, кВ (испытательное напряжение постоянного тока)
- вход - выход 4,2
- вход - опорная поверхность (DIN-рейка) 4,2
Интервал рабочих температур, ° С - 10° С…+ 50° С
Относительная влажность воздуха, % до 93 (при t=25°С)
Атмосферное давление, мм. рт. ст. от 650 до 800
Габаритные размеры:
- длина, мм, не более 86
- ширина, мм, не более 36
- высота, мм, не более 60
Наличие самовосстанавливающейся защиты:
- от короткого замыкания на выходе есть
- от перегрузки на выходе есть
- от подачи на вход сети 380В±10%. есть
- от перегрева силового элемента схемы есть

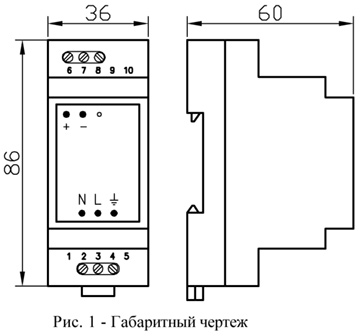

Габаритные размеры источника приведены на рис. 1.

Подключение сети питания и к питаемой нагрузке производится через винтовые клеммы.

Источник имеет индикацию наличия выходного напряжения.

Указания по монтажу

Установить источник вертикально на DIN-рейку и закрепить его с помощью защёлки на корпусе.

Подключить источник к питающей сети, шине заземления (контактное отверстие 4) и устройствам нагрузки монтажными проводами сечением от 0,75 до 1,5 мм2 согласно маркировке на корпусе.

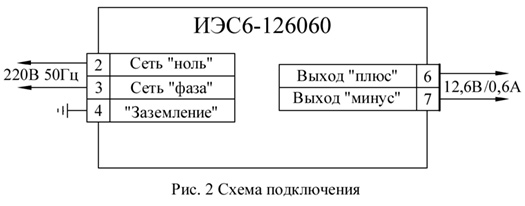

Схема подключения источника изображена на рис. 2. Зачистку изоляции провода необходимо выполнить таким образом, чтобы оголенные участки провода не выступали за пределы клемм. Закрутить винты клемм до упора. Источник готов к работе.

Примечание. После транспортирования источника при температуре ниже 10° С перед его включением необходима выдержка в нормальных климатических условиях не менее 6 часов.

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Трансвит

Документы

Паспорт Размер: 100.4 Кб

Вы можете купить импульсный источник электропитания ИЭС6-126060 по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Краснодаре, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре и Уфе.
