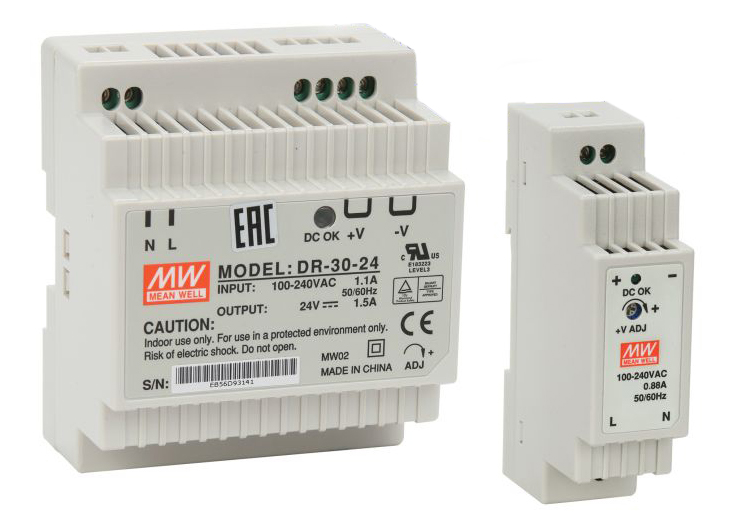

DR-15-24, DR-30-24 – применяются в составе приборов ВЗЛЕТ МР, ВЗЛЕТ УР, ВЗЛЕТ РСЛ, ВЗЛЕТ ЭР, ВЗЛЕТ ЭМ, ВЗЛЕТ ТЭР, ВЗЛЕТ ТСР-М, КИВ ВЗЛЕТ (ИВК-102) и ВЗЛЕТ АС.
|
Характеристика |
DR-15-24 |
DR-30-24 |
|---|---|---|
|
Напряжение питания (от однофазной сети переменного тока) |
~(85-264)В, (47-63)Гц |
(85-264)В, (47-63)Гц |
|
Максимальная выходная мощность, Вт |
15 |
30 |
|
Выходное напряжение, В |
=24 ± 1% |
=24 ± 1% |
|
Ток потребления при номинальном напряжении |
0,08 |
0,17 |
|
Пульсации выходного напряжения от пика до пика, не более, мВ |
не более 150 |
не более 150 |
|
Нестабильность выходного напряжения по сети, мВ |
±240 |
±240 |
|
Нестабильность выходного напряжения по нагрузке, мВ |
±240 |
±240 |
|
Ток срабатывания защиты от перегрузки, А |
(1,1…1,6)×Iвых.макс. |
(1,1…1,6)×Iвых.макс. |
|
КПД, не менее % |
не менее 85 |
не менее 85 |
|
Прочность изоляции вход корпус/вход-выход, В |
~1500 / ~4000 |
~1500 / ~4000 |
|
Температура окружающей среды (рабочая), °С |
от минус 10 до 60 |
от минус 10 до 50 |
|
Степень защиты |
IP20 |
IP20 |
|
Масса, не более кг |
не более 0,1 |
не более 0,27 |
|
Габаритные размеры, мм |
40 × 90 × 100 |
40 × 90 × 100 |
|
Способ крепления |
на DIN-рейку |
на DIN-рейку |
