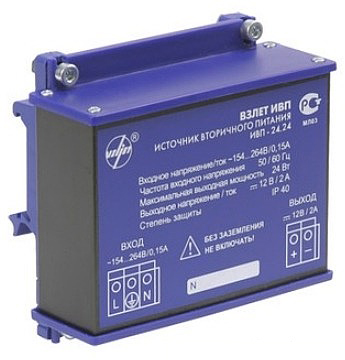

Источник вторичного питания «ВЗЛЕТ ИВП» выполнен по типовой схеме обратноходового преобразователя с гальванической развязкой выхода. Стабилизация выходного напряжения при изменении входного питающего напряжения или тока нагрузки, осуществляется за счѐт отрицательной обратной связи и широтно-импульсной модуляции силового каскада. Источник имеет автоматическую защиту выходных цепей от перегрузки по току.
Выходное напряжение, В | 24 ± 0,48 |
Максимальный выходной ток, А / выходная мощность, Вт | 1 / 24 |
Пульсации выходного напряжения (от пика до пика), мВ** | 120 |
Потребляемый ток ИВП при номинальном напряжении сети и максимальной нагрузке, не более, А | 0,13 |
Нестабильность выходного напряжения по сети, не более, В | 0,048 |
Нестабильность выходного напряжения по нагрузке, не более, В | 0,12 |
Напряжение гальванической изоляции, В: | |
- между входными и выходными цепями | 3250 |
- между входными цепями и корпусом | 1900 |
Сопротивление изоляции, не менее, МОм: | |
- между входными и выходными цепями | 20 |
- между входными цепями и корпусом | 20 |
Защита от перегрузки по выходу | да |
Эксплуатационные параметры:
- средняя наработка на отказ – 75 000 ч;
- средний срок службы – 12 лет.
ИВП соответствует требованиям ГОСТ Р 52931 по устойчивости:
- к климатическим воздействиям – группе В4 (диапазон температуры окружающего воздуха от 5 до 50 °С, относительная влажность не более 80 % при температуре до 35 °С, без конденсации влаги);
- к механическим воздействиям – группе N2;
- к атмосферному давлению – группе Р2.
Степень защиты ИВП соответствует коду IP40 по ГОСТ 14254.
В части электромагнитной совместимости ИВП устойчив:
- к колебаниям напряжения электропитания по ГОСТ Р 51317.4.14 (3 степень жесткости).
- к динамическим изменениям напряжения электропитания по ГОСТ Р 51317.4.11 (2 степень жесткости).
- к наносекундным импульсным помехам по ГОСТ Р 51317.4.4 (3 степень жесткости).
- к изменениям частоты питающего напряжения по ГОСТ 51317.4.28 (4 степень жесткости). ИВП по уровню создаваемых радиопомех в цепях электропитания соответствует ГОСТ Р 51318.22 (класс Б). ИВП по электробезопасности соответствует ГОСТ Р 51350 (II категория монтажа).
