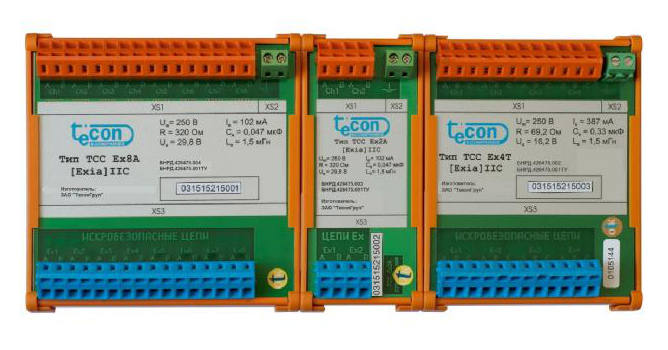

Барьеры искрозащиты серии ТСС Ех

Барьеры искрозащиты серии TCC Ex предназначены для применения в информационных, измерительных и управляющих каналах АСУ ТП на взрывоопасных производствах.

Барьеры устанавливаются вне взрывоопасной зоны, включаются во входные и выходные цепи модулей УСО и обеспечивают защиту искробезопасных цепей от воздействия напряжения до 250 В, ограничивая значения напряжения и тока до искробезопасных.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
КодНаименованиеЦена (без учета НДС)
000054910ТСС Ех8А барьер искрозащитыпо запросу
В корзину
Быстрый заказ
000061878ТСС Ех4Т барьер искрозащитыпо запросу
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.

Барьеры позволяют подключать к контроллерам и другому искроопасному оборудованию искробезопасные цепи со следующими типами сигналов:

  • аналоговые входные и выходные сигналы постоянного тока с диапазоном до 20 мА и напряжением до 24 В (TCC Ex8A, TCC Ex2A);
  • аналоговые сигналы постоянного напряжения с диапазоном от 0 до 10 В (TCC Ex8A, TCC Ex2A);
  • аналоговые сигналы от термопар (TCC Ex8A, TCC Ex2A);
  • аналоговые сигналы от термопреобразователей сопротивления с трехпроводной схемой измерения (TCC Ex4T);
  • аналоговые сигналы от термопреобразователей сопротивления с четырехпроводной схемой измерения (TCC Ex8A, TCC Ex2A);
  • дискретные входные и выходные сигналы с уровнем напряжения до 24 В и тока до 20 мА.

Состав

TCC Ex4T Четырехканальный барьер для передачи сигналов от термопреобразователей сопротивления, включенных по трехпроводной схеме измерения и напряжением до 1 В.
TCC Ex2A Двухканальный барьер для передачи дискретных сигналов с напряжением до 24 В, аналоговых сигналов тока 0…5 мА, 4…20 мА, напряжения 0…10 В, сигналов термопар и сигналов термопреобразователей сопротивления, включенных по четырехпроводной схеме измерения.
TCC Ex8A Восьмиканальный барьер аналогичный TCC Ex2A.

Основные технические характеристики

Характеристика Тип барьера
TCC Ex2A TCC Ex8A TCC Ex4T
Число каналов в барьере 2 8 4
Уровень искробезопасности электрической цепи [Exia]IIC
Предельное аварийное напряжение (Um) на  входе барьера 250 В
Максимальное выходное напряжение  (U0)(напряжение между контактами ExXA и ExXB при напряжении между СhXA и ChXB, равном Um) 29,8 В 16,2 В
Ток короткого замыкания  (I0) (ток через замкнутые контакты ExXA и ExXB при Um) 102 мА 387 мА
Проходное сопротивление барьера (R) (сумма сопротивлений  участков барьера СhXA – ExXA и СhXB – ExXB) 320 Ом 69,2 Ом
Сопротивление одной ветви канала барьера от 145 до 160 Ом от 32 до 34,6 Ом
Разница сопротивлений ветвей одного канала не нормируется 0,04 Ом
Предельно допустимая емкость внешней цепи (С0) 0,047 мкФ 0,33 мкФ
Предельно допустимая индуктивность внешней цепи (L0) 1,5 мГн
Ток срабатывания предохранителей 50 мА
Ток утечки для входного напряжения:(напряжение между контактами СhXB и ChXA)
     - 24 В 5 мкА -
     - 1 В 1 мкА 1 мкА
     - 0,1 В 0,1 мкА 0,1 мкА
Средняя наработка на отказ не менее 100 000 часов
Назначенный срок службы 15 лет
Габаритные размеры 109х47х53 109х105х53 109х84х53
Масса, не более 130 г 200 г 170 г
