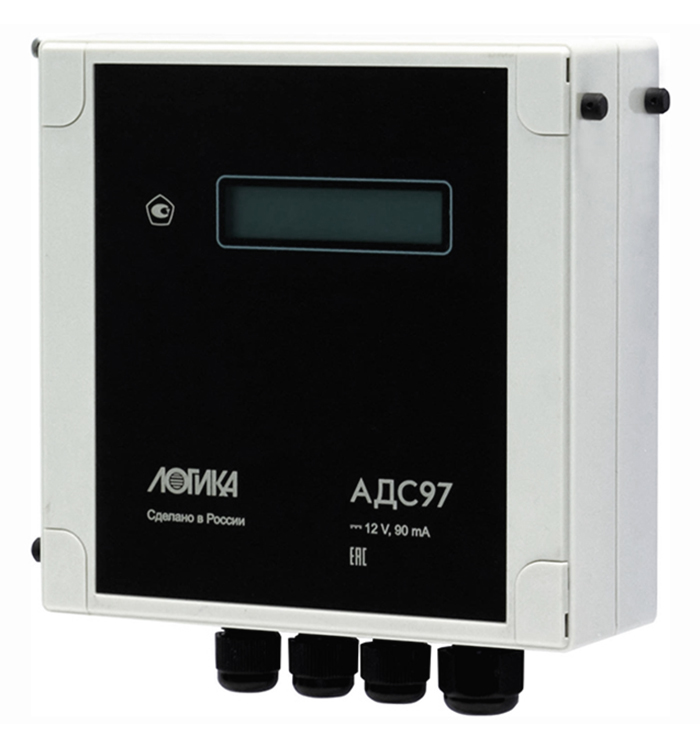

Адаптер расширитель АДС 97

Адаптеры АДС97 предназначены для измерения электрических сигналов силы постоянного тока, сопротивления и частоты, соответствующих параметрам контролируемой среды (жидкость, газ, газоконденсатная смесь и пр.), в том числе транспортируемой по трубопроводам.

Адаптеры используются в составе измерительных систем различного назначения совместно с тепловычислителями СПТ96Х и корректорами расхода газа СПГ76Х, расширяя их функциональные возможности в части увеличение количества подключаемых датчиков.

Адаптеры и вычислители пространственно могут быть разнесены, связь между ними поддерживается по интерфейсу RS485.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена без учета НДС: 30500 руб.
В корзину
Быстрый заказ Задать вопрос

Функциональные возможности

К адаптерам могут быть подключены четыре датчика с выходным сигналом тока (I-входы), четыре с импульсным сигналом (F-входы) и четыре с сигналом сопротивления (R-входы), образуя конфигурацию входов 4I+4F+4R. Таким образом, при подключении одного адаптера, например, к тепловычислителю СПТ961.2, имеющему конфигурацию входов 8I+4F+4R, образуется расширенная конфигурация 12I+8F+8R, а при подключении двух адаптеров - 16I+12F+12R.

В качестве датчиков параметров измеряемой среды совместно с адаптерами применяются:

  • преобразователи с выходным сигналом 0–5, 0–20, 4–20 мА (преобразователи давления, разности давлений, температуры и других параметров);
  • преобразователи с импульсным выходным сигналом частотой до 5 кГц (преобразователи расхода и счетчики объема и массы);
  • преобразователи температуры (термопреобразователи сопротивления) с характеристикой Pt100, Pt50, 100П, 50П, 100М, 50М.

Адаптеры АДС 97 в составе измерительных систем обеспечивают:

  • измерение частоты (количества) импульсов, поступающих от датчиков расхода или количества;
  • измерение сопротивления датчиков температуры (термопреобразователей);
  • измерение силы тока датчиков давления, разности давлений, расхода, температуры и прочих параметров контролируемой среды;
  • показания измеренных значений на встроенном дисплее;
  • ввод и защиту от несанкционированного изменения настроечных параметров;
  • коммуникацию с внешними устройствами через порт RS485.

Для работы от сети 220 В могут быть использованы адаптеры АДП82 (изготовитель АО НПФ ЛОГИКА) или аналогичные, соответствующие требованиям безопасности и электромагнитной совместимости.

Диапазоны измерений

Диапазоны измерений составляют:

  • от 0 до 20 мА – сила тока;
  • от 0 до 5000 Гц – частота;
  • от 39 до 235 Ом – сопротивление.

Метрологические характеристики

Пределы допускаемой погрешности в условиях эксплуатации:

  • ± 0,05 % – измерение сигналов 0-20 и 4-20 мА (приведенная к верхнему пределу измерений);
  • ± 0,1 % – измерение сигналов 0-5 мА (приведенная к верхнему пределу измерений);
  • ± 0,05 % – измерение сигналов частоты (относительная);
  • ± 0,03 Ом – измерение сигналов сопротивления (абсолютная).

Эксплуатационные показатели

Габаритные размеры: 160x187x60 мм.

Масса: 1 кг.

Электропитание: (12 ± 3) В постоянного тока.

Потребляемый ток при номинальном напряжении: не более 90 мА.

Условия эксплуатации:

  • температура окружающего воздуха: от минус 10 до плюс 50 °С;
  • относительная влажность: не более 95 % при 35 °С и более низких температурах;
  • атмосферное давление: от 84 до 106,7 кПа;
  • синусоидальная вибрация: амплитуда до 0,35 мм, частота от 10 до 55 Гц.

Условия транспортирования:

  • температура окружающего воздуха: от минус 25 до плюс 55 °С;
  • относительная влажность: не более 95 % при 35 °С;
  • атмосферное давление: от 84 до 106,7 кПа;
  • удары (транспортная тряска): ускорение до 98 м/с2, частота до 2 Гц.

Средняя наработка на отказ: 85000 ч.

Средний срок службы: 12 лет.

Межповерочный интервал: 4 года.

Гарантия: 5 лет.
