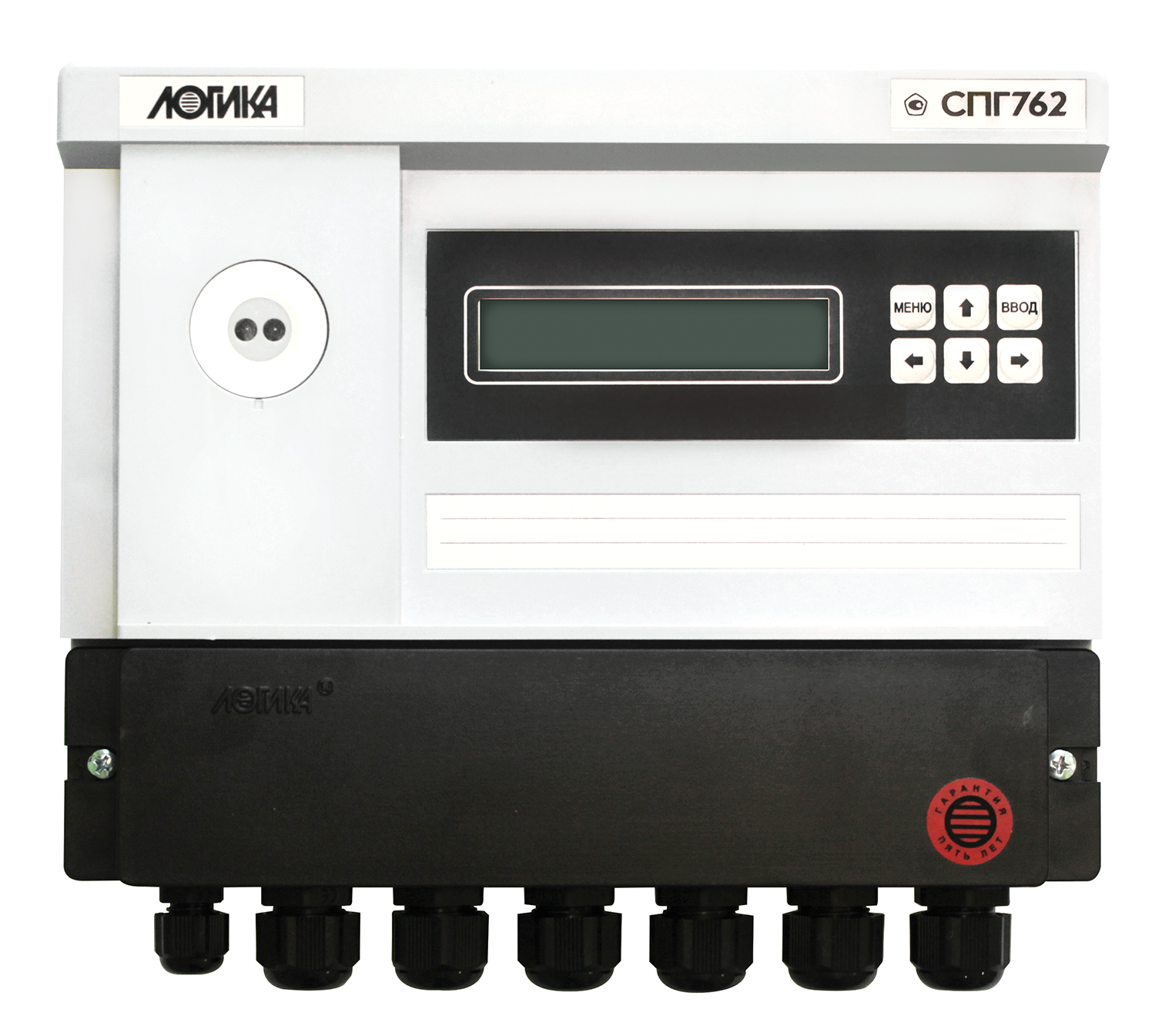

Корректоры рассчитаны для работы в составе измерительных комплексов (систем), предназначенных для учета азота, аргона, аммиака, ацетилена, водорода, воздуха, гелия, доменного газа, кислорода, коксового газа, метана, природного газа, пропилена, окиси углерода, двуокиси углерода, хлора и этилена.
Корректоры обеспечивают комплексное решение широкого круга задач:
- коммерческий учет газов;
- контроль технологических параметров потока газа;
- организация систем диспетчеризации и контроля потребления газа.

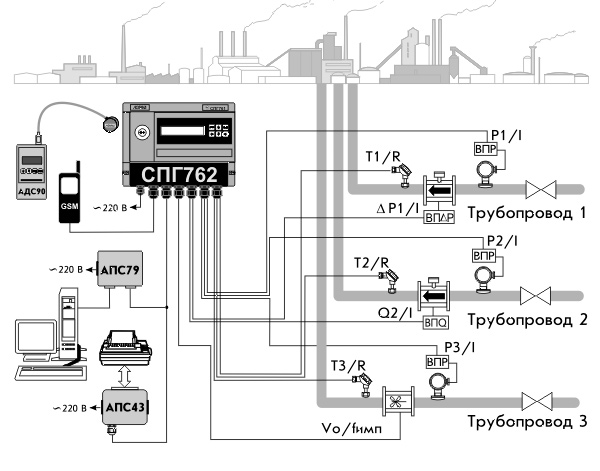

Пример применения корректора в составе измерительного комплекса показан на рисунке.
![762_1[1].gif](/upload/medialibrary/964/762_1[1].gif "762_1[1].gif")
Рисунок. Измерительный комплекс на базе корректора.
Алгоритмы вычислений расхода и объема соответствуют ГОСТ 8.586.1-2005... ГОСТ 8.586.5-2005, ГОСТ 8.740-2011.
Алгоритмы вычислений физических характеристик природного газа соответствуют ГОСТ 30319.1-2015... ГОСТ 30319.3-2015 для рабочих условий Ра=0,1... 12 МПа, Т=250... 340 К, ρ=0,66... 1,5 кг/м3.
Физические характеристики других, из числа перечисленных выше, газов вычисляются по уравнениям ВНИЦ СМВ для рабочих условий, индивидуальных для каждого газа, в пределах Ра=0,05... 10 МПа, Т=223... 473 К.
Корректоры рассчитаны на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры газа, а также, при необходимости, с датчиками плотности и влажности.
Корректоры могут обслуживать до двенадцати трубопроводов.
Непосредственно к прибору могут быть подключены:
- восемь преобразователей с выходными сигналами тока 0-5, 0-20 или 4-20 мА;
- четыре преобразователя с выходным импульсным или частотным сигналом 0-5 кГц;
- четыре термопреобразователя сопротивления с характеристиками 50П, Pt50, 100П, Pt100, 50М, 100М.
Для модели 762.2 посредством адаптеров АДС97, подключаемых по дополнительному интерфейсу RS485, количество входов для подключения датчиков может быть увеличено.
Адаптер АДС97 имеет 4 входа для подключения датчиков расхода с импульсными выходными сигналами, 4 входа для подключения датчиков различного назначения с унифицированными токовыми выходными сигналами, 4 входа для подключения термопреобразователей сопротивления. К корректору СПГ762.2 можно подключить один или два адаптера АДС97.
Корректор осуществляет непрерывный контроль входных электрических сигналов и параметров потока газа. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени. Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы, причем, с привязкой к расчетному дню и часу.
Существует три типа архивов, имеющие различную глубину хранения:
- часовые архивы - 1080 ч;
- суточные архивы - 366 сут.;
- месячные архивы - 24 мес.;
В специальных архивах ведется учет полного времени работы, перерывов электропитания и изменений настроечных параметров.
Приборы имеют два уровня защиты данных: пароль и защищенный пломбой механический переключатель. Время последнего включения и выключения переключателя защиты данных фиксируется программой прибора и не может быть изменено пользователем.
Для реализации коммуникационных возможностей приборы снабжены интерфейсами: RS232C, оптическим по стандарту IEC1107, одним (мод.762.1) или двумя (мод. 762.2) RS485. Максимальная скорость обмена данными по всем интерфейсам равна 57600 бод.
Второй интерфейс RS485 в модели 762.2 предназначен, главным образом, для подключения адаптеров - расширителей АДС97, но может применяться и для объединения приборов в сеть.
Программные средства СПСеть®, ПРОЛОГ, ОРС-сервер «ЛОГИКА» поддерживают обмен данными с приборами. Программа ТЕХНОЛОГ поддерживает их в части автоматизации процедур поверки.
Метрологические характеристики
Погрешность при рабочих условиях не превышает:
- ± 0,05% (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами 4-20 мА;
- ± 0,05% (относительная) - по показаниям расхода при работе с числоимпульсными и частотными входными сигналами;
- ± 0,1°C (абсолютная) - по показаниям температуры для термопреобразователей Pt100, 100П, 100М
Эксплуатационные показатели
Температура окружающего воздуха: от -10 до 50 °C.
Относительная влажность: 95% при 35 °C.
Степень защиты от воды и пыли: IP65.
Габаритные размеры: 244 х 220 х 70 мм.
Электропитание: 220 В ± 30%, 50 Гц.
Потребляемая мощность: 7 В•А.
Срок службы: 12 лет.
Межповерочный интервал: 4 года.
Гарантия: 5 лет.
