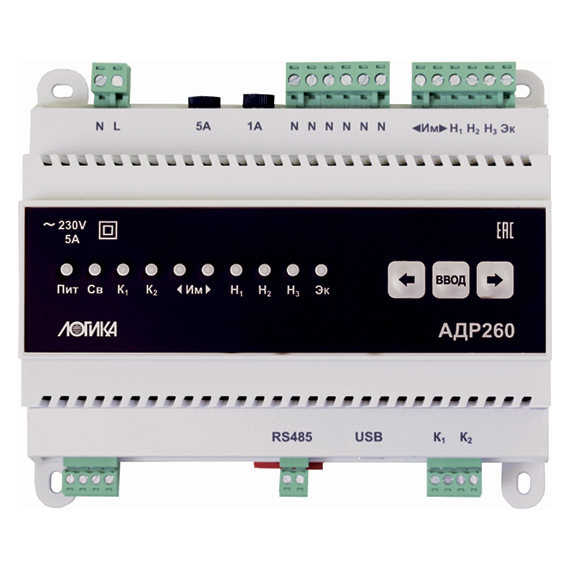

Адаптер АДР260 служит для управления электрифицированными исполнительными механизмами в системах (контурах) регулирования теплоснабжения и горячего водоснабжения.
Цена без учета НДС: 6500 руб.
В корзину
Быстрый заказ Задать вопрос

Адаптер предназначен для работы с тепловычислителем СПТ963, который может обслуживать до четырех контуров регулирования теплоснабжения или горячего водоснабжения. К одному тепловычислителю могут быть подключены от одного до четырех адаптеров по последовательному интерфейсу связи с адаптерами (RS485). Адрес адаптера и скорость обмена по интерфейсу RS485 устанавливаются при работе в тестовом режиме с использованием выведенных на лицевую панель индикаторов состояния и кнопок управления.

Адаптер по командам тепловычислителя осуществляет коммутацию на заданное время цепей управления двигателем исполнительного механизма регулятора расхода; включает и поддерживает во включенном состоянии насосы в контуре теплоснабжения (в т.ч. в трубопроводе подпитки) или горячего водоснабжения; выключает насосы, передает информацию о состоянии насосов на тепловычислитель.

Адаптер самостоятельно отключает контролируемые им насосы и электромагнитный клапан сброса давления при срабатывании реле «сухой код».

Адаптер может работать также в режиме ручного управления исполнительными механизмами. Адаптер снабжен: • двумя твердотельными реле, коммутирующими 230 В напряжения переменного тока (максимальный переключаемый ток одного реле 0,5 А), обеспечивающими включение и выключение питания и поворот исполнительного механизма трехходового клапана регулировки расхода (в каждый момент времени включено не более одного реле); • четырьмя электромагнитными реле, коммутирующими 230 В напряжения переменного тока (максимальный переключаемый ток одного реле 2 А), обеспечивающими включение и выключение питания циркуляционных насосов (в каждый момент времени может быть включено не более двух реле данного типа, как правило, одно реле); • двумя дискретными входами, гальванически отделенными от процессора адаптера и воспринимающими сигналы типа «сухой контакт». Источником напряжения постоянного тока в цепях датчиков типа «сухой контакт» является адаптер, обеспечивающий напряжение постоянного тока 5 В. Один из дискретных входов служит для принятия сигнала «сухой ход», другой – для принятия сигнала «авария насоса». Конструкция адаптера позволяет производить его монтаж либо на вертикальную плоскость, либо на DIN-рейку..

Эксплуатационные показатели

Габаритные размеры: 153 х 135 х 58 мм.

Масса: не более 0,5 кг.

Электропитание: (230 +33-44) В, 50 Гц.

Потребляемая мощность: не более 15 Вт.

Пусковой ток: не более 5 А.

Коммутируемое напряжение переменного тока: 230 В.

Коммутируемая мощность: не более 1,5 кВА.

Степень защиты от воды и пыли: IP20.

Условия эксплуатации:

  • температура окружающего воздуха: от минус 10 до плюс 50 °С.
  • относительная влажность: 95% при 35 °С и более низких температурах.
  • атмосферное давление: от 84 до 106,7 кПа.
  • синусоидальная вибрация: амплитуда 0,35 мм, частота от 5 до 35 Гц.

Условия хранения в упаковке изготовителя:

  • температура окружающего воздуха: от минус 25 до плюс 55 °С.
  • относительная влажность: 95% при 35 °С и более низких температурах.

Адаптер предназначен для установки в закрытых монтажных шкафах, имеющих степень защиты не менее IP54.

Средняя наработка до отказа: 85000 ч.

Средний срок службы: 15 лет.

Гарантийный срок: 5 лет с даты изготовления.
