Варианты исполнения
Исполнение | Наличие токового выхода OUT | Наличие архива | Количество | Наличие дискретного выхода DOUT* | |||
---|---|---|---|---|---|---|---|
измерительных входов | интерфейсов | ||||||
V | P | LIN | RS-232 (Ethernet) | ||||
АДИ-0-0 | нет | нет | 2 | 2 | 1 | 1 | есть |

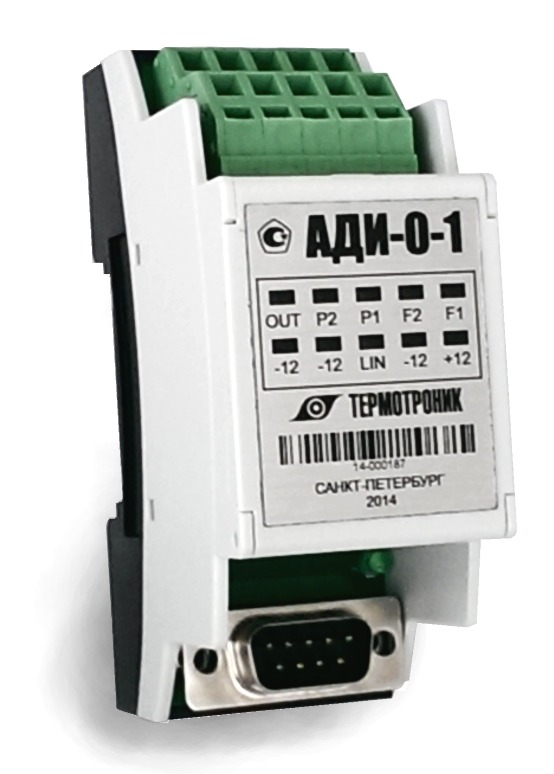

АДИ-0-1 | нет | есть | 2 | 2 | 1 | 1 | есть |
АДИ-1-0 | есть | нет | 2 | 2 | 1 | 1 | нет |
АДИ-1-1 | есть | есть | 2 | 2 | 1 | 1 | нет |
* Дискретный выход только в АДИ аппаратного исполнения 2.0 и выше. |
Выполняемые функции
- преобразование импульсных сигналов счетчиков объема в значения объема;
- преобразование токовых сигналов преобразователей давления (4÷20мА) в значения давления;
- измерение текущего времени, времени работы и времени отсутствия напряжения питания;
- архивирование часовых, суточных и месячных значений объемов и давлений;
- архивирование часовых, суточных и месячных значений объёмов, полученных от подключенных по интерфейсу LIN расходомеров Питерфлоу;
- преобразование протокола интерфейса LIN расходомеров Питерфлоу в сигнал одного из интерфейсов RS-232, RS485, Ethernet или M-Bus. При этом обеспечивается чтение всех доступных данных расходомера, включая диагностику.;
- преобразование значения расхода расходомеров Питерфлоу в сигнал постоянного тока 4÷20мA.
Технические характеристики
- Частота входного сигнала:
- для пассивного сигнала - до 20 Гц;
- для активного сигнала - до 1000 Гц;
- Объём - до 1000000000 м3 с абс. погрешностью ± 1 ед. мл.разр.;
- Давление 0÷2.5МПа (вход 4÷20мА) с прив. погрешностью ± 0,25%;
- Погрешность хода часов - не более ± 5сек./сутки;
- Напряжение питания 10,8 ÷ 13,2 В, потребляемый ток не более 50мА;
- крепление на DIN-рейку, ширина модуля 36,5мм;
- Класс защиты IP40.
- Наличие дискретного ОК (Vmax=15В, Imax=50мА) или токового (0÷20мА / 4÷20мА) выхода.
Глубина архивов
- 1440 часовых записей;
- 180 суточных;
- 36 месячных;
- 256 событий.
