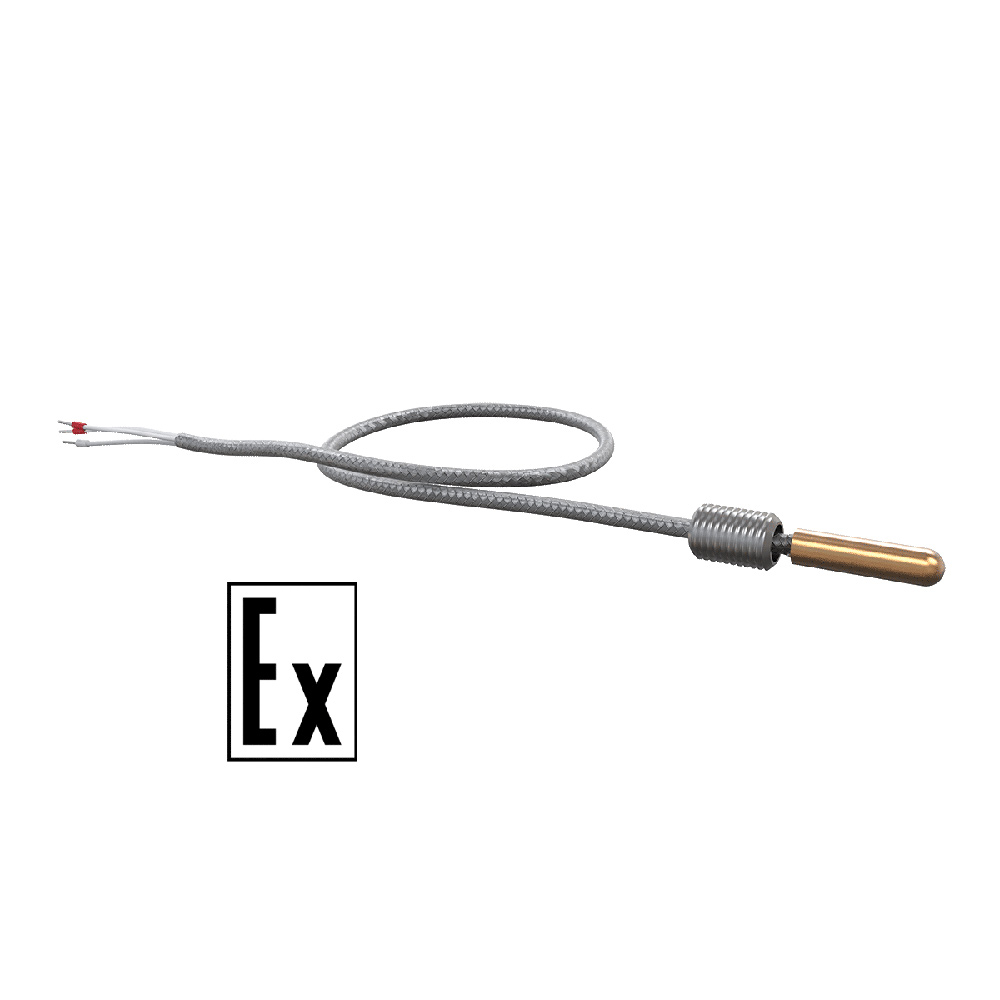

Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.
Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC Т6…Т1 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.
Взрывозащищенность датчика обеспечивается следующими средствами
- Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
- Ограничение максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 200 мA, Ui = 30 B).
- Ограничение величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 2,75 нФ, Li = 0,75 мкГн).
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем НПТ-1К.Ех), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Стандартный срок производства – от 5 рабочих дней.
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC Т6…Т1 Ga Х
| 0 | Датчики относятся к категории особо взрывобезопасного оборудования |
| Ех | Знак соответствия стандартам взрывозащиты |
| ia | Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
| IIC | Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
| Т6…Т1 | Датчик может использоваться в температурных классах Т6…Т1, указанных в таблице |
| Ga | Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
| Х | Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
| Температурный класс | Т1 | Т2 | Т3 | Т4 | Т5 | Т6 |
| Температура окружающей и контролируемой среды, не более | 425 °С | 275 °С | 195 °С | 130 °С | 95 °С | 80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
Технические характеристики
| Характеристики | ДТСхх4 | ||||
| Номинальная статическая характеристика (НСХ) | 50М, 100М | 50П, 100П | PT100, PT1000 | ||
| Диапазон измеряемых температур: | |||||
| - класс допуска А | –100…+250 °C | –30...+250 °C | |||
| - класс допуска В и С | –50…+150 °C | –196…+250 °C | –50...+250 °C | ||
| Температура окружающего воздуха | |||||
| - для температурных классов Т5…Т1 | –60…+85 °C | ||||
| - для температурных классов Т6 | –60…+80 °C | ||||
| Условное давление | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) | ||||
| Показатель тепловой инерции | не более 10…30 с | ||||
| Сопротивление изоляции | не менее 100 МОм | ||||
| Количество чувствительных элементов | 1 или 2 | ||||
| Схема внутренних соединений проводников |
2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная |
||||
| Исполнение сенсора относительно корпуса | изолированный | ||||
| Длина кабельного вывода | 0,2 м – стандарт до 20 м – по заказу | ||||
| Тип резьбового штуцера | метрическая резьба, трубная резьба | ||||
| Материал защитной арматуры | сталь 12Х18Н10Т, латунь | ||||
| Степень защиты | IP54 (IP67 – для моделей 314, 414, 294, 164, 174, 184) | ||||
| Средний срок службы | не менее 10 лет | ||||
Конструктивные исполнения датчиков
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
|---|---|---|---|---|
 |
014 |
D=5 мм |
латунь |
25 |
|
024 |
D=8 мм |
сталь 12Х18Н10Т |
30, 40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500 |
|
|
214 |
D=5 мм |
сталь 12Х18Н10Т |
||
 |
314 |
D=5 мм |
сталь 12Х18Н10Т |
40, 50, 60, 80, 100, 120, 160 |
 |
414 |
D=5 мм |
сталь 12Х18Н10Т |
40, 50, 60, 80, 100, 120, 160 |
Накидная гайка |
034 |
D=5 мм, M=8×1 мм |
латунь |
25 |
|
044 |
D=8 мм, M=12×1,5 мм |
сталь 12Х18Н10Т |
30, 40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500
|
|
| 654 |
D=5 мм, M=8×1 мм |
сталь 12Х18Н10Т |
25, 26, 30, 35, 50, 60, 70, 80, 100, 120, 160 |
|
 |
054 |
D=6 мм, M=16×1,5 мм**, S=22 мм, h= 9 мм |
сталь 12Х18Н10Т |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
|
|
064 |
D=8 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм |
|||
|
074 |
D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм |
|||
|
194 |
D=6 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм |
|||
 |
084 |
D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм |
||
 |
094 |
D=6 мм, D1=13 мм |
||
|
104 |
D=8 мм, D1=18 мм |
|||
|
114 |
D=10 мм, D1=18 мм |
|||
Накидная гайка |
124 |
D=6 мм, M=16×1,5 мм**, S=17 мм |
60, 80, 120, 160, 200, 250, 320, 400, 500 |
|
|
134 |
D=8 мм, M=20×1,5 мм**, S=22 мм |
|||
|
144 |
D=10 мм, M=20×1,5 мм**, S=22 мм |
|||
 |
164*** |
D=4 мм, D1=10 мм |
60, 80, 100, 120, 160, 200, 250, 320 |
|
|
174 |
D=5 мм, D1=10 мм |
|||
|
184 |
D=6 мм, D1=10 мм |
|||
Накидная гайка |
204 |
M=10×1 мм, S=14 мм |
латунь |
40, 65 |
 |
224 |
Датчик может крепиться на трубопровод диаметром от 20 до 200 мм с помощью кабельного хомута. |
латунь |
43 |
 |
324 |
D=6 мм |
сталь 12Х18Н10Т |
41 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
*** Изготавливаем только PT100.
Примечание:
- Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
- Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
- для 50М, 50П – не производим
- для 100П, 100М, РТ100 – не более 320 мм
- для РТ1000 – не более 3200 мм
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
- Датчики модели 294 изготавливаются только с сенсорами РТ100 и только по 2-проводной или 3-проводной схеме внутренних соединений проводников.
