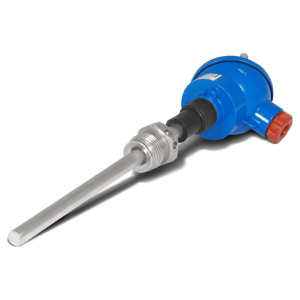

Устойчивость к воздействиям
Термопреобразователи соответствуют группе климатического исполнения - Д3 по ГОСТ 12997 и располагаются на открытых пространствах, подвергаются воздействию атмосферных факторов (непосредственный нагрев солнечными лучами, ветер, дождь, снег, град, обледенение).
Термопреобразователи устойчивы и прочные к воздействию вибраций и соответствуют группе исполнения - N2 (по ГОСТ 12997). Располагаются в местах, подверженных вибрации от работающих механизмов на промышленных объектах.
Степень защиты - IP65 по ГОСТ 12254 (пыленепроницаемо и защищено от водяных струй).
Глубина погружения
Минимальная глубина погружения, при которой термопреобразователь сохраняет свои метрологические характеристики:
Lmin=5•⌀Dз+Lчэ где: Dз - диаметр защитной трубки, мм; Lчэ - длина чувствительного элемента, мм.
Применение малогабаритных чувствительных элементов и небольших диаметров защитной арматуры позволило создать термопробразователи с небольшой глубиной погружения и малым временем реагирования.
Метрологические характеристики
Термопреобразователи имеют номинальную статистическую характеристику (НСХ) Pt50, Pt100, Pt500, Pt1000, 100П.
НСХ, номинальное значение измерительного тока и коэффициент α, °С-1 приведены в таблице:
| Значения измерительного тока и α | ||
|---|---|---|
| Номинальный измерительный ток, мА | α, °С-1 | |
| Pt 50 | 2,0 | 0,00385 |
| Pt 100 | 1,0 | 0,00385 |
| Pt 500 | 0,2 | 0,00385 |
| Pt 1000 | 010 | 0,00385 |
| 100П | 1,0 | 0,00391 |
При выборе номинального значения измерительного тока эффект саморазогрева не превышает 0,3°С (по ЕN 60751).
Термоэлектрический эффект
Применение лучших чувствительных элементов зарубежных производителей позволяют свести эффект термо-ЭДС практически к нулю.
Допуски классов точности
Предел допускаемого отклонения от НСХ (°С) в зависимости от класса соответствует:
- для класса АА: +(0,1+0,0017•|t|)
- для класса А: +(0,15+0,002•|t|)
- для класса B: +(0,3+0,005•|t|)
Время реагирования
Благодаря уникальной конструкции термопреобразователя, жестким допускам к диаметрам защитной арматуры и посадочного места защитной гильзы термопреобразователи имеют малое время реагирования на ступенчатое изменение температуры.
Регламентируемые параметры термопреобразователей и стабильность параметров в течение длительного срока эксплуатации обеспечиваются правильной установкой, применением защитных гильз и комплектующих частей, произведенных предприятием изготовителем.
| Зависимость значения сопротивления Pt100 от температуры (по ЕN 60751) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| °C | Ω | °C | Ω | °C | Ω | °C | Ω | °C | Ω |
| -50 | 80,31 | 0 | 100 | 50 | 119,4 | 100 | 138,51 | 150 | 157,33 |
| -48 | 81,1 | 2 | 100,78 | 52 | 120,17 | 102 | 139,26 | 152 | 158,07 |
| -46 | 81,89 | 4 | 101,56 | 54 | 120,94 | 104 | 140,02 | 154 | 158,82 |
| -44 | 82,69 | 6 | 102,34 | 56 | 121,71 | 106 | 140,78 | 156 | 159,56 |
| -42 | 83,48 | 8 | 103,12 | 58 | 122,47 | 108 | 141,54 | 158 | 160,31 |
| -40 | 84,27 | 10 | 103,9 | 60 | 123,24 | 110 | 142,29 | 160 | 161,05 |
| -38 | 85,06 | 12 | 104,68 | 62 | 124,01 | 112 | 143,05 | 162 | 161,8 |
| -36 | 85,85 | 14 | 105,46 | 64 | 124,78 | 114 | 143,8 | 164 | 162,54 |
| -34 | 86,64 | 16 | 106,24 | 66 | 125,54 | 116 | 144,56 | 166 | 163,29 |
| -32 | 87,43 | 18 | 107,02 | 68 | 126,31 | 118 | 145,31 | 168 | 164,03 |
| -30 | 88,22 | 20 | 107,79 | 70 | 127,08 | 120 | 146,07 | 170 | 164,77 |
| -28 | 89,01 | 22 | 108,57 | 72 | 127,84 | 122 | 146,82 | 172 | 165,51 |
| -26 | 89,8 | 24 | 109,35 | 74 | 128,61 | 124 | 147,57 | 174 | 166,26 |
| -24 | 90,59 | 26 | 110,12 | 76 | 129,37 | 126 | 148,33 | 176 | 167 |
| -22 | 91,37 | 28 | 110,9 | 78 | 130,13 | 128 | 149,08 | 178 | 167,74 |
| -20 | 92,16 | 30 | 111,67 | 80 | 130,9 | 130 | 149,83 | 180 | 168,48 |
| -18 | 92,95 | 32 | 112,45 | 82 | 131,66 | 132 | 150,58 | 182 | 169,22 |
| -16 | 93,73 | 34 | 113,22 | 84 | 132,42 | 134 | 151,33 | 184 | 169,96 |
| -14 | 94,52 | 36 | 114 | 86 | 133,18 | 136 | 152,08 | 186 | 170,7 |
| -12 | 95,3 | 38 | 114,77 | 88 | 133,95 | 138 | 152,83 | 188 | 171,43 |
| -10 | 96,09 | 40 | 115,54 | 90 | 134,71 | 140 | 153,58 | 190 | 172,17 |
| -8 | 96,87 | 42 | 116,31 | 92 | 135,47 | 142 | 154,33 | 192 | 172,91 |
| -6 | 97,65 | 44 | 117,08 | 94 | 136,23 | 144 | 155,08 | 194 | 173,65 |
| -4 | 98,44 | 46 | 117,86 | 96 | 136,99 | 146 | 155,83 | 196 | 174,38 |
| -2 | 99,22 | 48 | 118,63 | 98 | 137,75 | 148 | 156,58 | 198 | 175,12 |
Значения приведены без учета сопротивления кабеля у термопреобразователей с постоянно подключенным проводом.
