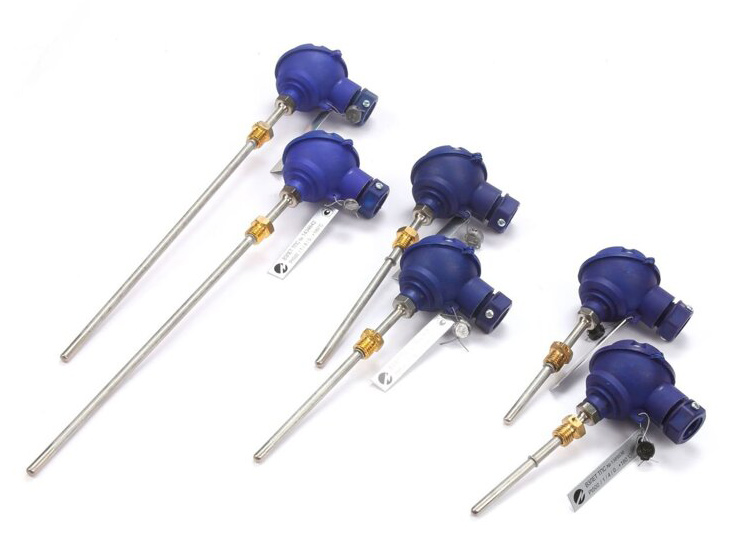

Основные технические характеристики
Таблица 1
| Наименование параметра | Значение | Примечание | |
|---|---|---|---|
| 1. Номинальная статическая характеристика (НСХ) для аналогового исполнения | 500 П (Pt500) 1000 П (Pt1000) |
||
2. Температурный коэффициент, °С-1 - П- Pt |
0,00391 |
||
| 3. Диапазон измеряемых температур, °С | от 0 до 180* | Базовое исполнение | |
| от минус 60 до 100 | по заказу | ||
4. Диапазон измеряемых разностей температур, °С - аналоговое исполнение- цифровое исполнение |
от +3 до +180 от +1 до +180 |
||
|
5. Максимальный измерительный ток, мА |
НСХ 500 П (Pt500) | 0,7 | |
| НСХ 1000 П (Pt1000) | 0,1 | ||
| 6. Длина монтажной части (Lм), мм | см. табл.2 | ||
| 7. Минимальная глубина погружения, мм | 20 | Lм = 32, 40 (см. табл. 2) |
|
| 30 | Lм = 50...223 (см. табл. 2) |
||
| 8. Максимальная скорость потока в месте установки ТПС, м/с |
см. табл.2 | ||
| 9. Максимальное рабочее давление, МПа: - без гильз |
0,4 | ||
| - для гильз базового исполнения | 1,6 | ||
| - для гильз усиленного исполнения | 2,5 | ||
| 10. Схема соединения чувствительного элемента | 4-х проводная | ||
| 11. Напряжение питания для цифрового ТПС, В | 10-30 | ||
| 12. Потребляемая мощность цифрового ТПС, не более, Вт | 0,9 | ||
| 13. Интерфейс цифрового ТПС | RS-485, протокол ModBus |
||
| 14. Время термической реакции в воде, с | не более 10 | ||
| 15. Средняя наработка на отказ, ч | 100 000 | ||
| 16. Средний срок службы, лет | 12 | ||
* - до 100 °С во взрывоопасных зонах
Таблица 2. Длины монтажных частей ТПС и максимальные скорости потока в месте установки ТПС
| Длина монтажной части ТПС (Lм), мм | 32 | 40 | 50 | 70 | 98 | 133 | 223 |
| Максимальная скорость потока в месте установки ТПС, м/с | |||||||
| - без гильзы | 5 | 4 | - | - | - | - | - |
| - базовое исполнение гильзы | 6 | 6 | 7 | 5 | 4 | 3 | 2,5 |
| - усиленное исполнение гильзы | – | – | 10 | 7 | 5 | 4 | 3 |
Метрологические характеристики
Пределы допускаемой абсолютной погрешности измерения температуры t (°C) одиночным термопреобразователем:
| Класс допуска одиночного ТПС | Расчетная формула абсолютной погрешности |
|---|---|
А В |
± (0,15+0,002 · | t |) ± (0,3+0,005 · | t |) |
Пределы допускаемой абсолютной погрешности измерения разности температур Δt (°C) согласованной парой ТПС:
| Класс согласованной пары ТПС | Расчетная формула абсолютной погрешности |
|---|---|
|
1 2 |
± (0,05+0,001 · | Δt |) ± (0,10+0,002 · | Δt |) |
где t – измеряемое значение температуры;
Δt – измеряемое значение разности температур.
