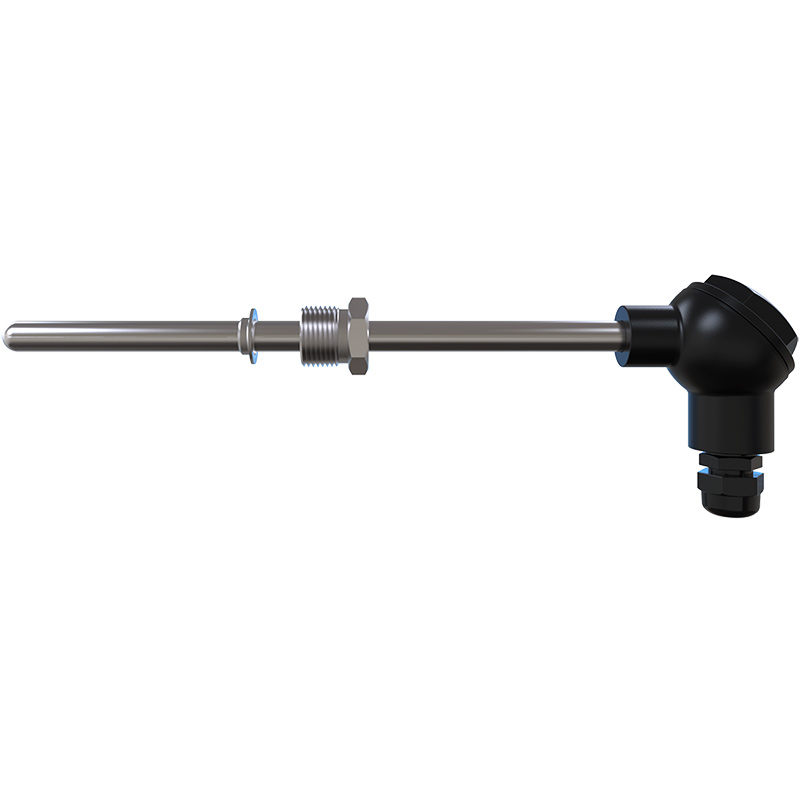

ДТСхх5 термосопротивления с коммутационной головкой

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

• 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
• 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
• РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)

Среда измерения

Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).

Отличительные особенности

• Бюджетная цена датчиков.
• Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Характеристики

Вероятность безотказной работы при соблюдении условий эксплуатации:

ДТС с платиновым ЧЭ

• от -50 до +250 °С – не менее 0,95 за 40 000 ч;
• от -196 (-60 °С – для РТ100, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.

ДТС с медным ЧЭ

• от -50 до +150 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх5 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

При изменении температуры выше 180 ⁰С рекомендуем использовать датчики с металлической головкой.

Технические характеристики

Примечание

* кроме ДТС205

** кроме ДТС125, ДТС125Л

Конструктивные исполнения датчиков

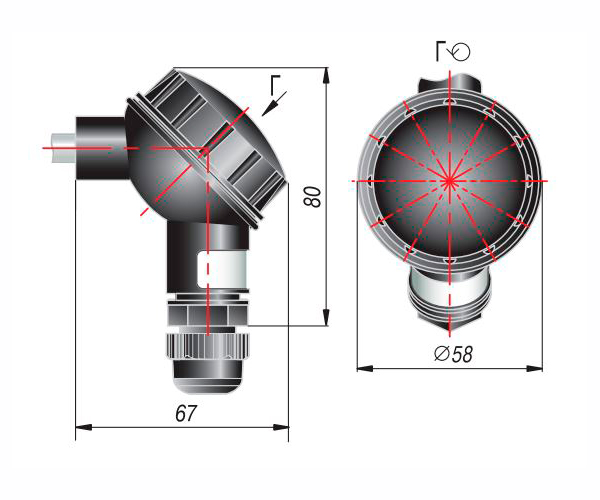

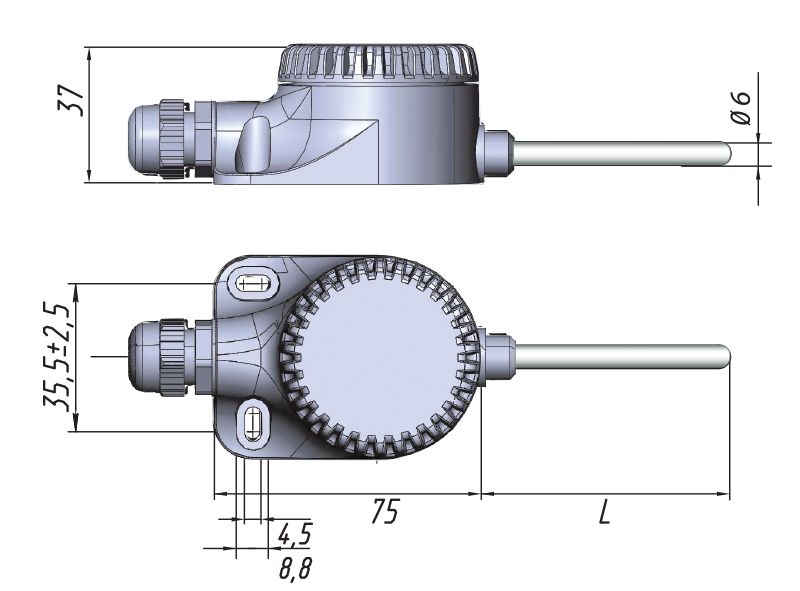

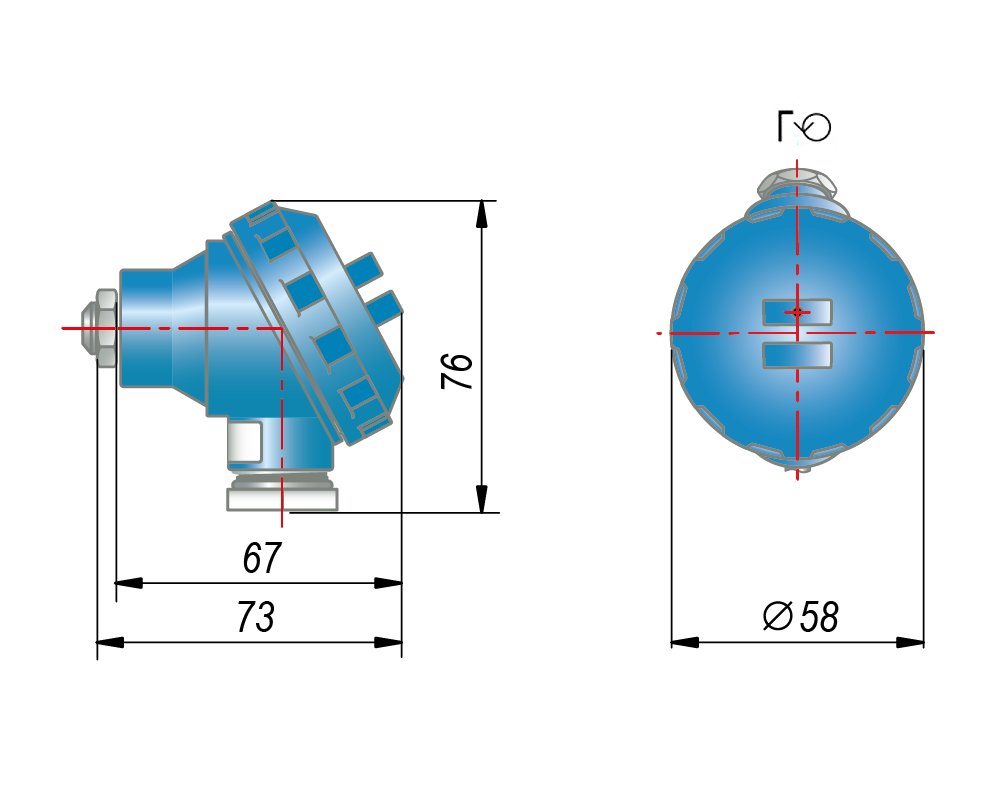

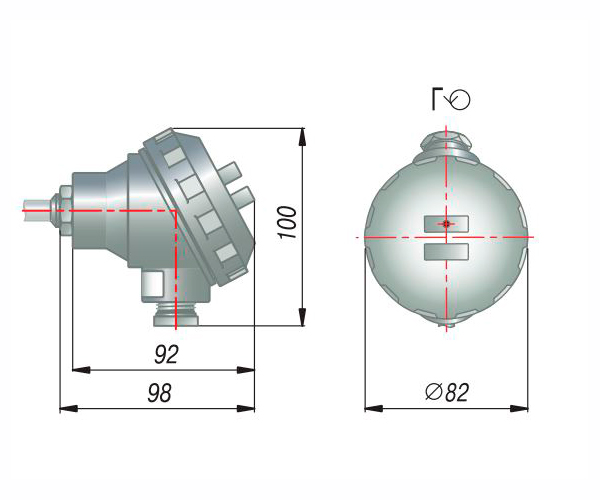

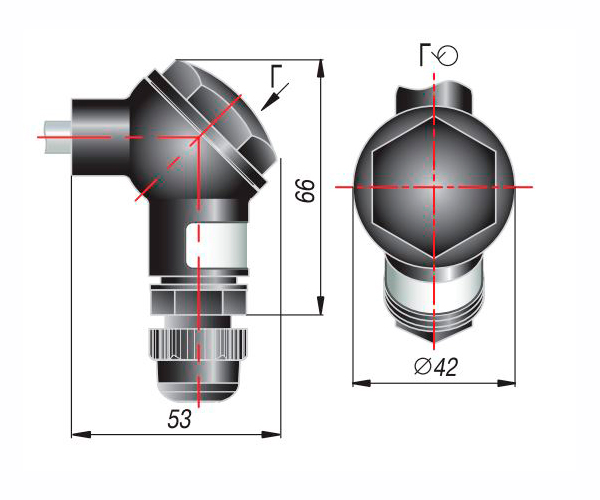

Конструктивное исполнение коммутационной головки для ДТС

Конструктивное исполнение углового разъема ДТС205

Разъем М12 ¾ pin

Кабельный ввод

Диаметр подключаемого кабеля: до 7 мм

Конструктивные исполнения датчиков

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	015	D=8 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D=10 мм
	515	D=6 мм
Подвижный штуцер	035	D=8 мм, M=20×1,5 мм**, S=22 мм
	045	D=10 мм, M=20×1,5 мм**, S=22 мм
	145	D=6 мм, M=20×1,5 мм**, S=22 мм
Подвижный штуцер	335	D=8 мм, M=20×1,5 мм**, S=22 мм
	435	D=6 мм, M=20×1,5 мм**, S=22 мм
Подвижный штуцер	055	D=10 мм, M=20×1,5 мм**, S=22 мм		80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D=8 мм, M=20×1,5 мм**, S=27 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D=10 мм, M=20×1,5 мм**, S=27 мм
	085	D=10 мм, M=27×2 мм**, S=32 мм
Подвижный штуцер	095	D=10 мм, M=20×1,5 мм**, S=22 мм
	105	D=8 мм, M=20×1,5 мм**, S=27 мм
	505	D=6 мм, M=20×1,5 мм**, S=27 мм
DIN 32676	205***	D=6 мм, Диаметр CLAMP А = 50,5 мм (для DN 25; 32; 40) А = 64 мм (для DN 50) Давление измеряемой среды, не более 1,6 МПа	AISI 316	40, 50, 60, 80, 100, 120, 140, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500, 520, 540, 560, 580, 600, 630
	405	D=5 мм	сталь 12Х18Н10Т	80, 100, 120, 160, 200, 250, 320
	125Л	D=6 мм (-60...+85 0С)		60, 80, 100

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

** По спец. заказу возможно изготовление датчика с другой резьбой.

*** ДТС205 изготавливается только с РТ100, РТ1000.

Примечания:

1. Датчики с двумя чувствительными элементами изготавливаются:
   • только для моделей с диаметром защитной арматуры 8 и 10 мм;
   • с диаметром монтажной части 8 мм выпускаются с длиной монтажной части в диапазоне 100 мм ≤ L < 1500 мм;
   • с диаметром монтажной части 8 мм по 4-проводной схеме не изготавливаются;
   • производятся только с увеличенной коммутационной головкой;
   • с металлической коммутационной головкой изготавливаются только по 2-проводной схеме.
2. При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.
3. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по суммарной длине монтажной части L и вспомогательного размера (от 40 до 120 мм, см. табл.):
   • 50П – не производим
   • для 50М – не более 200 мм
   • для 100М, 100П, РТ100 – не более 630 мм
4. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
5. Модели 405, 435, 505, 515 с пластмассовой головкой изготавливаются только в исполнении Л – увеличенная головка.
6. Модель ДТС405:
   • с сенсорами 50П, 100П не изготавливается;
   • по 4-проводной схеме не изготавливается;
   • при выборе длины монтажной части необходимо учитывать толщину (12 мм) подвижного фланца.
