Области применения
ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.
Среда измерения
Теплоноситель: вода, воздух и другие среды нейтральные к нержавеющесй стали 12Х18Н10Т.
Отличительные особенности
- Разнообразие НСХ: Рt100, Рt1000, 50М, 100М, NTC3k, NTC10k, NTC20k.
- Удобство монтажа: DIN-разъем, клеммы, выбор типа кабельного вывода.
- Гарантия качества:
- средний срок службы не менее 10 лет;
- гарантия 2 года;
- 100% выходной контроль качества датчиков (ОТК, собственная лаборатория).
- Произведено в РФ.
Основные характеристики
- Диапазон измеряемых температур: -50…+250 °С.
- Температура окружающего воздуха: -50…+85 °С
- Степень защиты (в зависимости от модификации): IP20, IP54, IP65, IP67.
- Класса допуска: А, В.
- Погрешность 1 % (для NTC).
Токовый выход
Если вам нужен датчик с токовым выходом 4…20 мА с разъемом DIN 43650, предлагаем использовать совместно с ДТС3ххх нормирующий преобразователь НПТ-5.
Технические характеристики
| Характеристика | Значение | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
ДТС3014, ДТС3224, ДТС3044 |
ДТС3222, ДТС3032, ДТС3042, ДТС3125 |
ДТС3105 |
|||||||
|
НСХ |
50М, 100М |
Pt100, Pt1000 |
NTC3k, NTC10k, NTC20k |
50М, 100М |
Pt100, Pt1000 |
NTC3k, NTC10k, NTC20k |
Pt100, Pt1000 |
NTC3k, NTC10k, NTC20k |
|
|
Диапазон измеряемых температур |
Класс допуска А |
— |
-30…+250 °C |
— |
— |
-30…+250 °C для ДТС3125: -30…+100 °C |
— |
- |
- |
|
Классы допуска В |
-50…+150 °C |
-50…+250 °C |
-50…+180 °C для ДТС3125: -40…+100 °C |
-50…+250 °C для ДТС3125: -40…+100 °C |
-40…+100 |
||||
|
1 |
— |
-40…+120 °C |
— |
-40…+120 °C (кроме ДТС3125) Для ДТС3125: -40…+100 °C |
- |
-40…+100 |
|||
|
Время термической реакции |
10…30 с |
||||||||
|
Количество чувствительных элементов |
1 |
||||||||
|
Схема внутренних соединений проводников |
Двухпроводная, трехпроводная, четырехпроводная** |
||||||||
|
Условное давление |
Не более 0,6 МПа |
||||||||
|
Исполнение сенсора относительно корпуса |
Изолированный |
|
|||||||
|
Длина кабельного вывода |
0,2 м – стандарт; до 20 м – по заказу |
– |
|||||||
|
Исполнение коммутационной головки |
– |
Пластмассовая |
|||||||
|
Способ монтажа |
Без резьбы: ДТС3014, ДТС3224, ДТС3222 Фланец: ДТС3032 Настенный ДТС3125, ДТС3105 С основными резьбами: G1/2, М20×1,5, R1/2: ДТС3044, ДТС3042** |
||||||||
|
Материал защитной арматуры |
12Х18Н10Т, латунь |
12Х18Н10Т, медь |
- |
||||||
|
Степень защиты согласно ГОСТ 14254 |
IP54, IP67 |
IP65 |
IP20 |
||||||
|
Средняя наработка на отказ, не менее |
35 000 ч |
||||||||
|
Условия эксплуатации узлов коммутации |
-50…+85 ⁰С относительная влажность до 98 % |
+85 ⁰С |
|||||||
* для ДТС3105 только четырехпроводная схема.
** Возможны другие типы резьбы.
Конструктивные исполнения датчиков ДТС3ххх
| Конструктивное исполнение | Модель | Длина монтажной части, L | Материал защитной арматуры | Степень защиты |
|---|---|---|---|---|
|
D = 5 мм |
3014 | от 50 до 250 | 12Х18Н10Т |
IP54 (кабель Э-экранированный) IP67 (кабель ЭС либо С - в силиконовой оболочке) |
 |
3224 | 43 | латунь | |
|
D = 5 мм М – тип штуцера: 20×1,5; G1/2; R1/2 и др. |
3044 | от 60 до 320 | 12Х18Н10Т | |
|
D = 6 мм М – тип штуцера: 20×1,5; G1/2; R1/2 и др. |
3042 | от 60 до 2000 мм | 12Х18Н10Т | IP65 |
 |
3222 | 50, 80, 120 | 12Х18Н10Т, пластина –медь, в комплекте червячные хомуты 80 – 100 мм (2 шт.) | |
|
D = 5 мм |

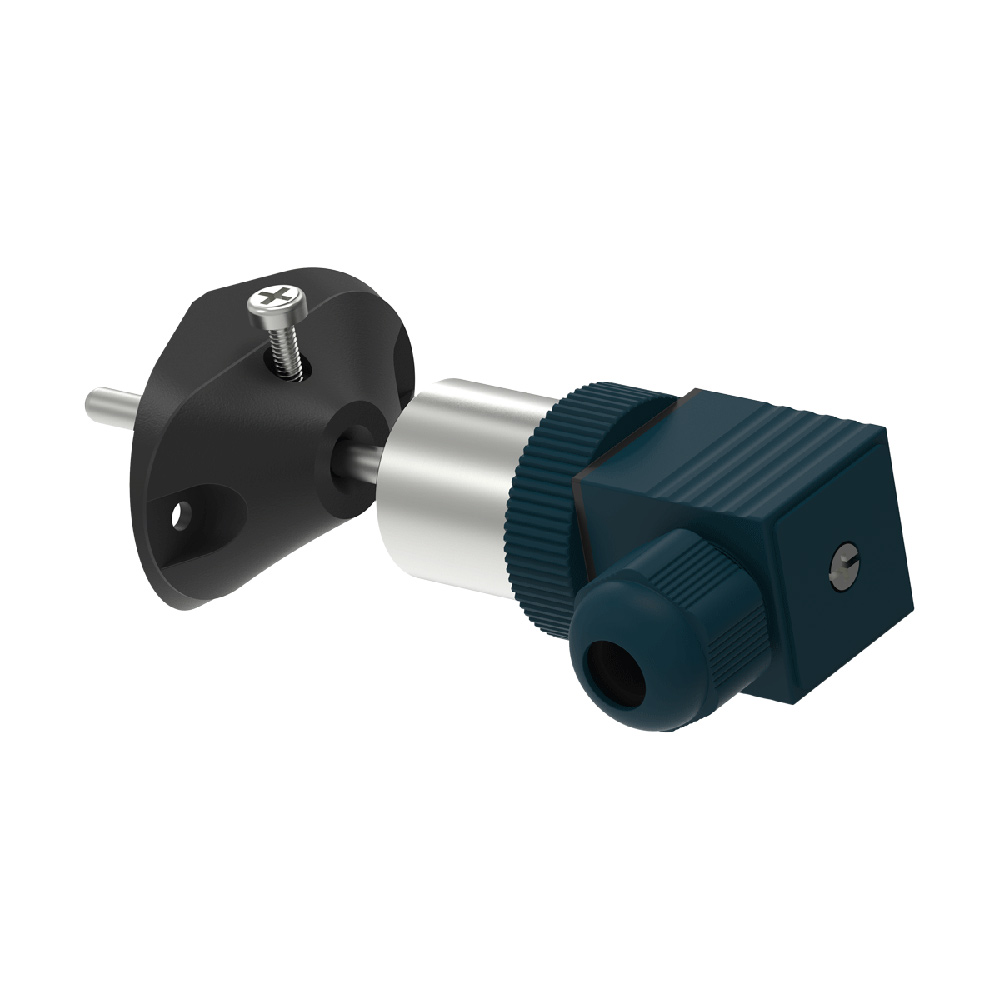

3032 | от 60 до 1000 | 12Х18Н10Т, фланец в комплекте | |
|
D = 6 мм
|
3125 | 60, 80, 100 | 12Х18Н10Т | |
|
|

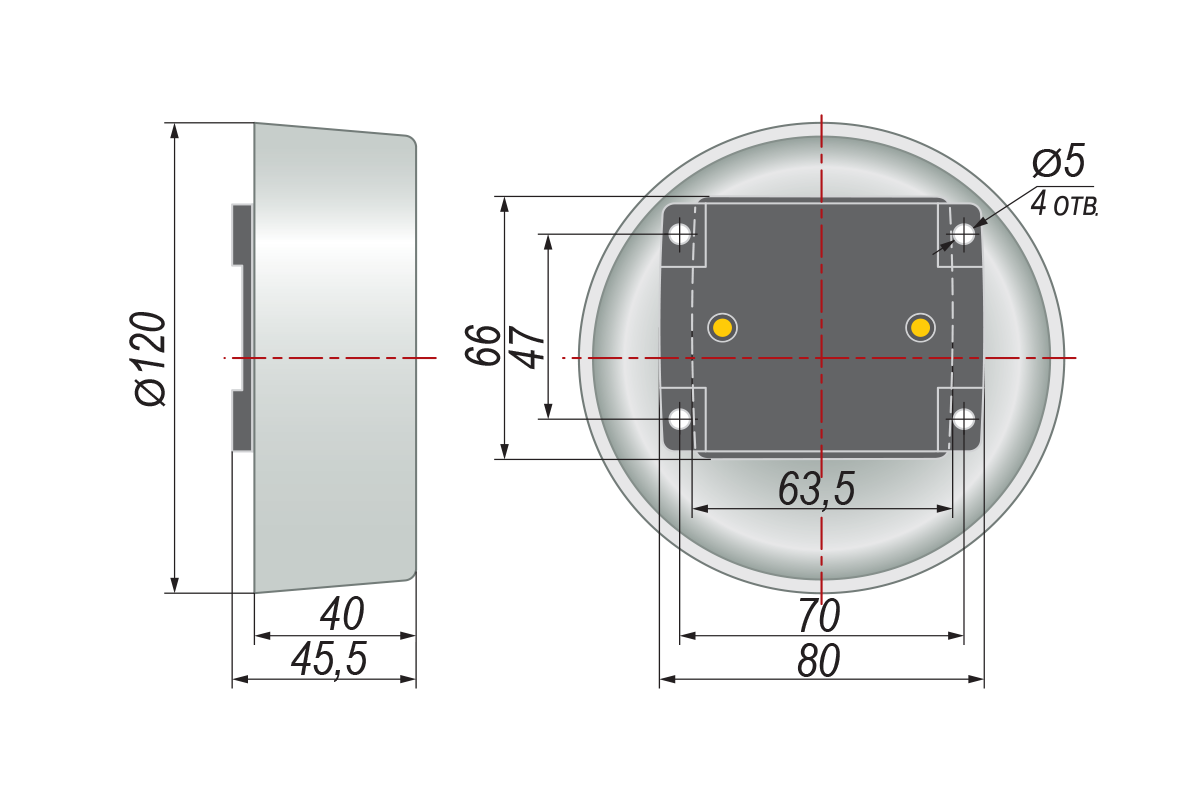

3005 НСХ: 50М, РТ100, РТ1000 Диапазон измеряемых температур: -40…+85 0С |
- | - | IP54 |
 |

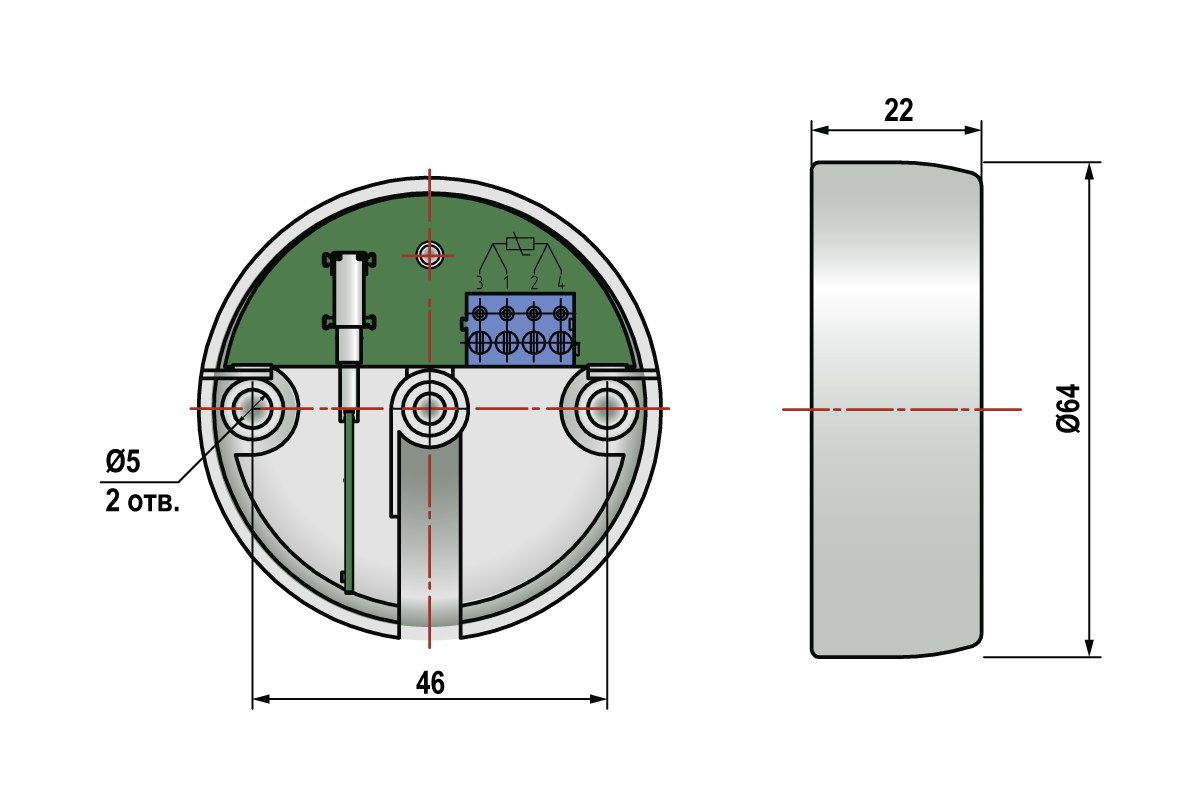

3105 | - | - | IP20 |
Модель ДТС3005 не является средством измерения.1) При двухпроводной схеме для моделей ДТС3хх4 суммарная длина погружаемой части L и кабельного вывода l:
- для 100М, Рt100 – не более 320 мм;
- для Рt1000 – не более 3200 мм;
- для NTC3k – не более 17000 мм;
- NTC10k и NTC20k – не более 20000 мм;
- модели ДТСхх4 с сенсорами 50М по двухпроводной схеме не изготавливаются.
При двухпроводной схеме для моделей ДТС3хх5 и ДТС3хх2 длина погружаемой части L:
- для 50М - не более 200 мм;
- для100М, Рt100 - не более 630 мм;
- для NTC - без ограничений.
