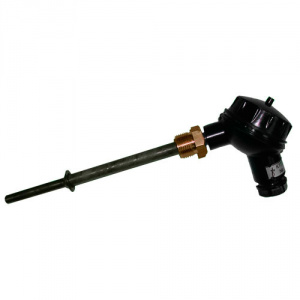

Термометры сопротивления из платины ТПТ, из меди ТМТ

По устойчивости к воздействию температуры и влажности окружающей среды термометры соответствуют по ГОСТ Р 52931-2008 группе исполнения С2 - -40…+70 ºС;

По устойчивости к механическим воздействиям термометры соответствуют по ГОСТ Р 52931-2008 группе исполнения N3;

Климатическое исполнение – У3, ТВ.

Возможно изготовление ТС в климатическом исполнении УХЛ-2 для работы при температурах от -60 до +70 ºС.

Термометры, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ (например, ТПТ-1-3 ТВ).

Номинальные статические характеристики (НСХ), их обозначения, номинальные сопротивления и соответствующие им температурные коэффициенты согласно ГОСТ 6651-2009 приведены ниже:

Таблица 1

Рекомендуемый измерительный ток:

• 1 мА - для термометров с номинальным сопротивлением 50 Ом и 100 Ом;
• 0.2 мА - для термометров с номинальным сопротивлением 500 Ом;
• 0.1 мА - для термометров с номинальным сопротивлением 1000 Ом;

Термометры сопротивления из платины ТПТ выпускаются следующих классов допуска:

• АА, А, В, С.

Термометры сопротивления из меди ТМТ выпускаются следующих классов допуска:

• А, В, С.

Ниже приведены значения допусков по температуре для соответствующих классов допуска платиновых и медных термометров (ГОСТ 6651-2009):

Таблица 2

где |t| – абсолютное значение температуры, ºС

Электрическая схема соединений

Внутренняя измерительная цепь термометра состоит из платинового или медного чувствительного элемента (ЧЭ) и подводящих проводников.

В зависимости от диапазона измеряемых температур подводящие провода внутренней цепи термометра изготавливаются либо из серебра (С) – до 450-500°С, либо из ПНЕТИМИДа (Н) – до 300°С.

Электрическая схема соединения ЧЭ ТС выбирается из вариантов, предлагаемых для конкретного типа ТС (схемы №№ 1…5)

Конструктивные особенности

По способу контакта с измеряемой средой термометры могут быть погружаемыми (например, ТПТ-1) или поверхностными (например, ТПТ-26).

Материал защитной арматуры, вид присоединительных элементов – головок, разъемов, кабелей также приведены в Таблице1 для каждого типа термометров.

Головка термопреобразователей из прессматериала АГ-4В применяется в неагрессивной среде при окружающей температуре до 120°С; из полиамида - до 80°С. Максимальный диаметр выводного кабеля 10 мм. Каждая жила (провод) кабеля крепится на винт гайкой М4х0,7.

Головка металлическая из сплава алюминия АК-12 (АЛ-2) (силумин) применяется в неагрессивной среде при окружающей температуре до 300°С. Максимальный диаметр выводного кабеля 12 мм. Каждая жила (провод) кабеля диаметром до 1,2 мм крепится на винт гайкой М4х0,7.

Комплектность

В комплект поставки ТС входят:

В случае необходимости в комплект поставки могут быть включены защитные гильзы, бобышки или передвижные штуцера.

Гарантийные обязательства

Гарантийный срок – 18 месяцев с момента ввода в эксплуатацию, но не более 24 месяцев со дня выпуска.

Средний срок службы термопар – не менее 12 лет.

Обозначение при заказе

Примеры обозначения при заказе.
