Краны шаровые LD относятся к запорной трубопроводной арматуре промышленного назначения и предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах теплоснабжения, различных агрегатах. Шаровые краны LD осуществляют перекрытие потока рабочей среды, эксплуатируемой в трубопроводах:

  • нефтеперерабатывающей промышленности
  • газового хозяйства
  • жилищно-коммунального хозяйства
Задать вопрос
  • Описание
  • Модификации и цены

Номенклатура шаровых кранов LD включает условные диаметры (DN) от 15 до 300 мм, а также условное давление (PN) от 1,6 МПа до 4,0 МПа.

В зависимости от условий эксплуатации и характеристик рабочей среды шаровые краны LD изготавливаются из следующих марок стали:

  • шаровые краны LD из стали 20
  • шаровые краны LD из стали 12Х18Н10Т
  • шаровые краны LD Energy из cтали 09Г2С
  • шаровые краны LD Energy из cтали 12Х18Н10Т

В зависимости от способа присоединения к трубопроводу выделяются следующие типы шаровых кранов LD:

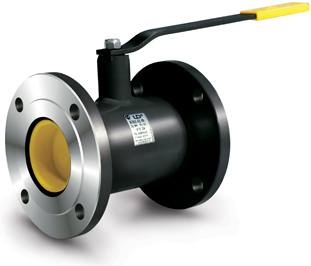

  • КШ.Ц.Ф – фланцевое присоединение

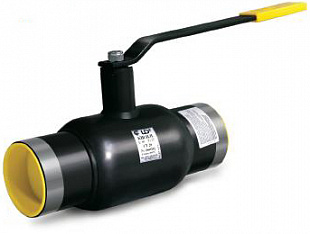

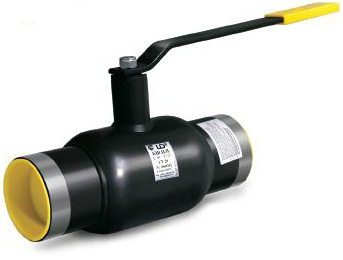

  • КШ.Ц.П – приварное присоединение

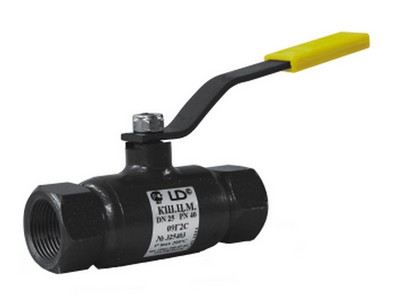

  • КШ.Ц.М. – муфтовое (резьбовое) присоединение

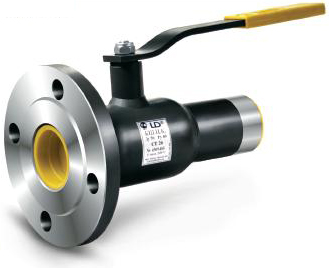

  • КШ.Ц.К – комбинированное присоединение
  • КШ.Ц.Ц – цапковое присоединение
  • КШ.Ц.Ш – штуцерное исполнение
  • КШ.Ц.С – для спуска воздуха

В зависимости от исполнения шаровые краны LD могут быть использованы как в умеренном, так и в холодном климате.

Рабочие условия

Рабочая среда: теплосетевая вода, пар (t=150 °С постоянно t=170 °С кратковременно), нефтепродукты, горючесмазочные материалы и жидкости без содержания абразивных примесей.

Рабочие среды кранов из нержавеющих марок сталей – по отношению к которым применяемые материалы корозионностойки.

Рабочее давление: до 4,0 МПа

Температура рабочей среды: от -60 °С до + 200 °С (в зависимости от климатического исполнения изделия).

Температура окружающей среды: от -60 °С до + 200 °С (исполнение 01 и 03), от -40 °С до + 200 °С (исполнение 02).

Управление шаровым краном LD можно осуществлять с помощью ручки, редуктора, пневмопривода, электропривода – непосредственно или дистанционно.

Шаровые краны LD могут устанавливаться на трубопровод в произвольном положении.

Технические характеристики

Номинальное давление, М 1,6; 2,5; 4,0
Температура рабочей среды

От -40 °С до +200 °С (для исп. 02)

От -60 °С до +200 °С (для исп. 01, 03)

Климатическое исполнение кранов по ГОСТ 15150 «У» (исполнение 02) или «ХЛ» (исполнение 01, 0)
Класс герметичности затвора Класс «А» по ГОСТ 954
Полный ресурс 10 000 циклов
Полный срок службы 30 лет

Варианты исполнения по стойкости к воздействию внешней среды

Вариант исполнения Обозначение Используемые стали
Коррозионно-стойкое 01/01 – Energy 12Х18Н10Т
Обычное 02 Сталь 20
Хладостойкое 03 – Energy 09Г2С
КодНаименованиеЦена (без учета НДС)
000026569Кран шаровый LD КШЦФ Ду 100 Ру 25 фланцевый полнопроходной (L=230)7181В корзинуБыстрый заказ
000030737Кран шаровый LD КШЦМ Ду80 Ру25 муфтовый стандартнопроходной3002В корзинуБыстрый заказ
000030736Кран шаровый LD КШЦМ Ду65 Ру25 муфтовый стандартнопроходной1885В корзинуБыстрый заказ
000030733Кран шаровый LD КШЦМ Ду32 Ру40 муфтовый стандартнопроходной1237В корзинуБыстрый заказ
000030731Кран шаровый LD КШЦМ Ду20 Ру40 муфтовый стандартнопроходной966В корзинуБыстрый заказ
000023607Кран шаровый LD КШЦФ Ду 100 Ру 16 фланцевый полнопроходной (L=230)6946В корзинуБыстрый заказ
000030735Кран шаровый LD КШЦМ Ду50 Ру40 муфтовый стандартнопроходной1649В корзинуБыстрый заказ
000027411Кран шаровый LD КШЦФ Ду 80 Ру16 фланцевый полнопроходной (L=210)3533В корзинуБыстрый заказ
000030738Кран шаровый LD КШЦМ Ду100 Ру25 муфтовый стандартнопроходной3391В корзинуБыстрый заказ
000026436Кран шаровый LD КШЦФ Ду 200 Ру 25 фланцевый полнопроходной29444В корзинуБыстрый заказ
000040242Кран шаровый LD КШЦФ Ду 32 Ру 40 фланцевый полнопроходной1803В корзинуБыстрый заказ
000026435Кран шаровый LD КШЦФ Ду 150 Ру 25 фланцевый полнопроходной17264В корзинуБыстрый заказ
000040241Кран шаровый LD КШЦФ Ду 20 Ру 40 фланцевый полнопроходной1593В корзинуБыстрый заказ
000041130Кран шаровый LD КШЦФ Ду 65 Ру 16 фланцевый полнопроходной3002В корзинуБыстрый заказ
000033651Кран шаровый LD КШЦФ Ду 65 Ру 25 фланцевый полнопроходной3120В корзинуБыстрый заказ
000030734Кран шаровый LD КШЦМ Ду40 Ру40 муфтовый стандартнопроходной1414В корзинуБыстрый заказ
000030732Кран шаровый LD КШЦМ Ду25 Ру40 муфтовый стандартнопроходной1060В корзинуБыстрый заказ
000026858Кран шаровый LD КШЦМ Ду15 Ру40 муфтовый стандартнопроходной920В корзинуБыстрый заказ
000032574Кран шаровый LD КШЦФ Ду 65 Ру 25 фланцевый стандартнопроходной2650В корзинуБыстрый заказ
000014552Кран шаровый LD КШЦФ Ду 20 Ру 40 фланцевый стандартнопроходной 1308В корзинуБыстрый заказ
000033661Кран шаровый LD КШЦФ Ду 125 Ру 25 фланцевый стандартнопроходной7534В корзинуБыстрый заказ
000033650Кран шаровый LD КШЦФ Ду 200 Ру 25 фланцевый стандартнопроходной18777В корзинуБыстрый заказ
000014540Кран шаровый LD КШЦФ Ду 65 Ру 16 фланцевый стандартнопроходной2450В корзинуБыстрый заказ
000016034Кран шаровый LD КШЦФ Ду 80 Ру 25 фланцевый стандартнопроходной3120В корзинуБыстрый заказ
000014550Кран шаровый LD КШЦФ Ду 32 Ру 40 фланцевый стандартнопроходной1733В корзинуБыстрый заказ
000019509Кран шаровый LD КШЦФ Ду 125 Ру 16 фланцевый стандартнопроходной7063В корзинуБыстрый заказ
000030725Кран шаровый LD КШЦФ Ду 150 Ру 25 фланцевый стандартнопроходной9183В корзинуБыстрый заказ
000014539Кран шаровый LD КШЦФ Ду 40 Ру 40 фланцевый стандартнопроходной1803В корзинуБыстрый заказ
000019017Кран шаровый LD КШЦФ Ду 200 Ру 16 фланцевый стандартнопроходной16597В корзинуБыстрый заказ
000019016Кран шаровый LD КШЦФ Ду 150 Ру 16 фланцевый стандартнопроходной8476В корзинуБыстрый заказ
000014551Кран шаровый LD КШЦФ Ду 25 Ру 40 фланцевый стандартнопроходной1593В корзинуБыстрый заказ
000030724Кран шаровый LD КШЦФ Ду 100 Ру 25 фланцевый стандартнопроходной3766В корзинуБыстрый заказ
000033652Кран шаровый LD КШЦФ Ду 80 Ру 25 фланцевый полнопроходнойпо запросуВ корзинуБыстрый заказ
000033662Кран шаровый LD КШЦФ Ду 125 Ру 25 фланцевый полнопроходной8888В корзинуБыстрый заказ
000038091Кран шаровый газовый LD КШЦФ Ду 100/080 Ру 25 фланцевый стандартнопроходнойпо запросуВ корзинуБыстрый заказ
000038094Кран шаровый газовый LD КШЦФ Ду 100/080 Ру 16 фланцевый стандартнопроходной5481В корзинуБыстрый заказ
000038728Кран шаровый газовый LD КШЦФ Ду 80 Ру 16 фланцевый стандартнопроходной4654В корзинуБыстрый заказ
000038727Кран шаровый газовый LD КШЦФ Ду 20 Ру 40 фланцевый стандартнопроходнойпо запросуВ корзинуБыстрый заказ
000038726Кран шаровый газовый LD КШЦФ Ду 15 Ру 40 фланцевый стандартнопроходнойпо запросуВ корзинуБыстрый заказ
000038625Кран шаровый газовый LD КШЦМ Ду 20 Ру 40 муфтовый стандартнопроходнойпо запросуВ корзинуБыстрый заказ
000029638Кран шаровый газовый LD КШЦФ Ду 40 Ру 40 фланцевый стандартнопроходнойпо запросуВ корзинуБыстрый заказ
000029639Кран шаровый газовый LD КШЦФ Ду 50 Ру 40 фланцевый стандартнопроходной2954В корзинуБыстрый заказ
000032645Кран шаровый газовый LD КШЦФ Ду 100 Ру 16 фланцевый полнопроходнойпо запросуВ корзинуБыстрый заказ
000041254Кран шаровый газовый LD КШЦФ Ду 80 Ру 16 фланцевый полнопроходной5481В корзинуБыстрый заказ
000041255Кран шаровый газовый LD КШЦФ Ду 125 Ру 16 фланцевый полнопроходнойпо запросуВ корзинуБыстрый заказ
000029640Кран шаровый газовый LD КШЦФ Ду 50 Ру 40 фланцевый полнопроходнойпо запросуВ корзинуБыстрый заказ
000038093Кран шаровый газовый LD КШЦФ Ду 150/125 Ру 25 фланцевый стандартнопроходнойпо запросуВ корзинуБыстрый заказ
000038095Кран шаровый газовый LD КШЦФ Ду 150/125 Ру 16 фланцевый стандартнопроходной14378В корзинуБыстрый заказ
000034720Кран шаровый LD КШЦМ Ду20 Ру40 муфтовый полнопроходной1060В корзинуБыстрый заказ
000040243Кран шаровый LD КШЦФ Ду 200 Ру 16 фланцевый полнопроходной26940В корзинуБыстрый заказ
000033227Кран шаровый LD КШЦФ Ду 25 Ру 40 фланцевый полнопроходной1733В корзинуБыстрый заказ
000042560Кран шаровый LD КШЦФ Ду 125 Ру 16 фланцевый полнопроходной8476В корзинуБыстрый заказ
000040240Кран шаровый LD КШЦФ Ду 15 Ру 40 фланцевый полнопроходной1308В корзинуБыстрый заказ
000034403Кран шаровый LD КШЦФ Ду 40 Ру 40 фланцевый полнопроходной1944В корзинуБыстрый заказ
000023707Кран шаровый LD КШЦФ Ду 150 Ру 16 фланцевый полнопроходной14714В корзинуБыстрый заказ
000047038Кран шаровый LD КШЦФ Ду 400 Ру 16 фланцевый полнопроходной575555В корзинуБыстрый заказ
000034730Кран шаровый LD КШЦМ Ду80 Ру25 муфтовый полнопроходной3391В корзинуБыстрый заказ
000034728Кран шаровый LD КШЦМ Ду25 Ру40 муфтовый полнопроходной1237В корзинуБыстрый заказ
000034729Кран шаровый LD КШЦМ Ду32 Ру40 муфтовый полнопроходной1414В корзинуБыстрый заказ
000039844Кран шаровый LD КШЦМ Ду15 Ру40 муфтовый полнопроходной966В корзинуБыстрый заказ
000034402Кран шаровый LD КШЦМ Ду50 Ру40 муфтовый полнопроходной1885В корзинуБыстрый заказ
000034718Кран шаровый LD КШЦМ Ду65 Ру25 муфтовый полнопроходной3002В корзинуБыстрый заказ
000034401Кран шаровый LD КШЦМ Ду40 Ру40 муфтовый полнопроходной1649В корзинуБыстрый заказ
000023598Кран шаровый LD КШЦП Ду 80 Ру 25 под сварку полнопроходной2826В корзинуБыстрый заказ
000023594Кран шаровый LD КШЦП Ду 32 Ру 40 под сварку полнопроходной1295В корзинуБыстрый заказ
000030930Кран шаровый LD КШЦП Ду 25 Ру 40 под сварку полнопроходной1001В корзинуБыстрый заказ
000018987Кран шаровый LD КШЦП Ду 150 Ру 25 под сварку стандартнопроходной6946В корзинуБыстрый заказ
000018986Кран шаровый LD КШЦП Ду 125 Ру 25 под сварку стандартнопроходной6004В корзинуБыстрый заказ
000018985Кран шаровый LD КШЦП Ду 25 Ру 40 под сварку стандартнопроходной942В корзинуБыстрый заказ
000013957Кран шаровый LD КШЦФ Ду 50 Ру 40 фланцевый стандартнопроходной1992В корзинуБыстрый заказ
000022281Кран шаровый LD КШЦП Ду 300 Ру 16 под сварку полнопроходной166019В корзинуБыстрый заказ
000024534Кран шаровый LD КШЦП Ду 100 Ру 25 под сварку стандартнопроходной 2826В корзинуБыстрый заказ
000026576Кран шаровый LD КШЦФ Ду 80 Ру 16 фланцевый стандартнопроходной3002В корзинуБыстрый заказ
000016036Кран шаровый LD КШЦП Ду 40 Ру 40 под сварку стандартнопроходной1295В корзинуБыстрый заказ
000019015Кран шаровый LD КШЦФ Ду 100 Ру 16 фланцевый стандартнопроходной3533В корзинуБыстрый заказ
000033425Кран шаровый LD КШЦФ Ду 50 Ру 40 фланцевый полнопроходной (L=180)2180В корзинуБыстрый заказ
000023595Кран шаровый LD КШЦП Ду 40 Ру 40 под сварку полнопроходной1414В корзинуБыстрый заказ
000034962Кран шаровый LD КШЦП Ду 20 Ру 40 под сварку полнопроходной942В корзинуБыстрый заказ
000039814Кран шаровый LD КШЦП Ду 200/200 Ру25 под сварку с редукторомпо запросуВ корзинуБыстрый заказ
000023597Кран шаровый LD КШЦП Ду 65 Ру 25 под сварку полнопроходной2355В корзинуБыстрый заказ
000023600Кран шаровый LD КШЦП Ду 125 Ру 25 под сварку полнопроходной7770В корзинуБыстрый заказ
000039345Кран шаровый LD КШЦП Ду 15 Ру 40 под сварку полнопроходной942В корзинуБыстрый заказ
000020017Кран шаровый LD КШЦП Ду 32 Ру 40 под сварку стандартнопроходнойпо запросуВ корзинуБыстрый заказ
000018984Кран шаровый LD КШЦП Ду 20 Ру 40 под сварку стандартнопроходной942В корзинуБыстрый заказ
000023599Кран шаровый LD КШЦП Ду 100 Ру 25 под сварку полнопроходной6004В корзинуБыстрый заказ
000023094Кран шаровый LD КШЦП Ду 200 Ру 25 под сварку полнопроходной24231В корзинуБыстрый заказ
000023596Кран шаровый LD КШЦП Ду 50 Ру 40 под сварку полнопроходной1939В корзинуБыстрый заказ
000023601Кран шаровый LD КШЦП Ду 150 Ру 25 под сварку полнопроходной12949В корзинуБыстрый заказ
000013958Кран шаровый LD КШЦП Ду 15 Ру 40 под сварку стандартнопроходной879В корзинуБыстрый заказ
000019417Кран шаровый LD КШЦП Ду 65 Ру 25 под сварку стандартнопроходной1939В корзинуБыстрый заказ
000040244Кран шаровый LD КШЦФ Ду 250 Ру 16 фланцевый полнопроходной с редукторомпо запросуВ корзинуБыстрый заказ
000016035Кран шаровый LD КШЦП Ду 50 Ру 40 под сварку стандартнопроходной1414В корзинуБыстрый заказ
000018988Кран шаровый LD КШЦП Ду 200 Ру 25 под сварку стандартнопроходной14126В корзинуБыстрый заказ
000028351Кран шаровый LD КШЦП Ду 250 Ру 25 под сварку стандартнопроходной25857В корзинуБыстрый заказ
000028352Кран шаровый LD КШЦП Ду 300/250 Ру 16 под сварку стандартнопроходнойпо запросуВ корзинуБыстрый заказ
000043243Кран шаровый LD КШЦП Ду 200/150 Ру25 под сварку стандартнопроходной с редукторомпо запросуВ корзинуБыстрый заказ
000019377Кран шаровый LD КШЦФ Ду 250 Ру 16 фланцевый стандартнопроходной29645В корзинуБыстрый заказ
000022521Кран шаровый LD КШЦП Ду 80 Ру 25 под сварку стандартнопроходной2414В корзинуБыстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд ЧелябинскСпецГражданСтрой

Вы можете купить кран шаровый LD по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Казани, Краснодаре, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре, Уфе и Челябинске.
