Стальные шаровые краны JiP Premium в основном предназначены для воды наружных и внутренних тепловых сетей при температуре теплоносителя до 180 °С, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ:
- Требования к качеству сетевой воды,
- Правила технической эксплуатации электрических станций и сетей Российской Федерации.
Шаровые краны JiP Premium также могут применяться в системах холодоснабжения с водогликолевой смесью.
Полностью сварной стальной корпус кранов отвечает современным требованиям, предъявляемым к арматуре, применяемой в системах теплоснабжения, и обеспечивает высокую степень безопасности.
Корпус крана изготовлен из углеродистой стали и не защищен от коррозии. Поэтому для предотвращения коррозии кран следует либо устанавливать в сухом помещении, либо покрыть влагонепроницаемой изоляцией, либо нанести на поверхность крана ЛКМ, предусмотренные проектом объекта.
Краны снабжены уникальным уплотнением штока, которое в отличие от большинства аналогов других производителей не содержит резины, которая со временем теряет свои свойства под воздействием высоких температур и давлений. Уплотнение штока кранов JiP Premium состоит из нескольких слоев тефлона и графита и гарантирует полную герметичность и неограниченный срок службы данного узла крана в условиях высоких и изменяющихся температур.
Самообжимная конструкция уплотнения шара, представляющая собой специальные линзовые пружины с двумя кольцами из фторопласта, армированного углеволокном, обеспечивает необходимую герметичность закрытия крана и оптимальный крутящий момент, требуемый для поворота шара.
В базовом исполнении краны имеют стандартный проход, но обладают повышенной пропускной способностью по сравнению с аналогами благодаря своим конструктивным особенностям (плавный вход и выход, цилиндрическая вставка в шаре и др.).
Основные характеристики
- Условный проход: Ду = 15–600 мм;
- Условное давление: Ру = 16, 25, 40 бар;
- Температура среды: от –40 до 180 °C;
- Минимальная температура окружающей среды: –40°С;
- Минимальная температура хранения и транспортировки: –50°С;
- Теплоноситель: вода или водогликолевые смеси с концентрацией гликоля до 50%.

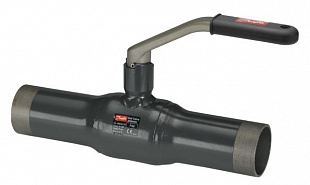

Кран шаровой тип JiP Premium WW под приварку с рукояткой
|
Условный проход Ду, мм |
Кодовый номер |
Условное давление Ру и максимальное рабочее давление Рр, бар |
Температура перемещаемой среды, °С |
Условная пропускная способность Kvs, м3/ч |
|
|---|---|---|---|---|---|
|
Т мин. |
Т макс. |
||||
|
15 |
065N0100G |
40 |
-40 |
180 |
11 |
|
20 |
065N0105G |
15 |
|||
|
25 |
065N0110G |
34 |
|||
|
32 |
065N0115G |
52 |
|||
|
40 |
065N0120G |
96 |
|||
|
50 |
065N0125G |
184 |
|||
|
65 |
065N4280G |
25 |
200 |
||
|
80 |
065N4285G |
470 |
|||
|
100 |
065N0140G |
640 |
|||
|
125 |
065N0745G |
1080 |
|||
|
150 |
065N0750G |
1900 |
|||
|
200 |
065N0755G |
2300 |
|||

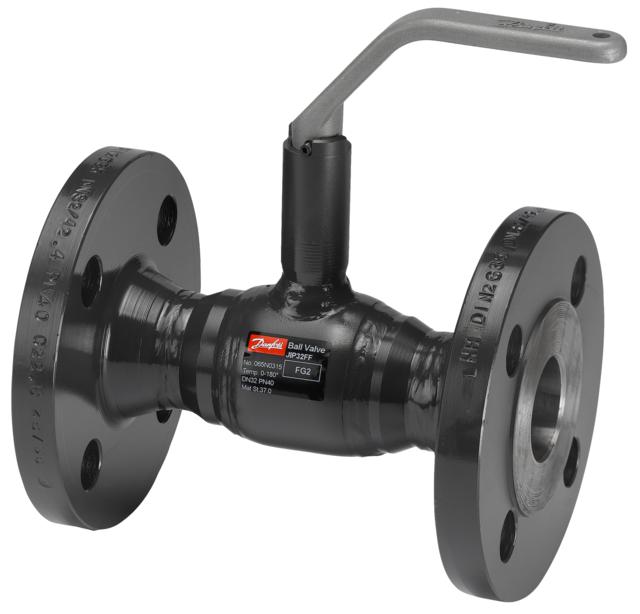

Кран шаровой тип JiP Premium FF фланцевый (фланцы на Ру = 25 бар) с рукояткой
|
Условный проход Ду, мм |
Кодовый номер |
Условное давление Ру и максимальное рабочее давление Рр, бар |
Температура перемещаемой среды, °С |
Условная пропускная способность Kvs, м3/ч |
|
|---|---|---|---|---|---|
|
Т мин. |
Т макс. |
||||
|
15 |
065N0300G |
40 |
-40 |
180 |
11 |
|
20 |
065N0305G |
15 |
|||
|
25 |
065N0310G |
34 |
|||
|
32 |
065N0315G |
52 |
|||
|
40 |
065N0320G |
96 |
|||
|
50 |
065N0325G |
184 |
|||
|
65 |
065N4281G |
25 |
200 |
||
|
80 |
065N4286G |
470 |
|||
|
100 |
065N0340 |
640 |
|||
|
125 |
065N0945 |
1080 |
|||
|
150 |
065N0950 |
1900 |
|||
|
200 |
065N0955 |
2300 |
|||
