Область применения
Вычислитель в составе измерительных комплексов применяется при контроле и учете по одному или двум газопроводам, в том числе при учетно-расчетных операциях потребления природного газа в различных отраслях промышленности.
Функциональные возможности

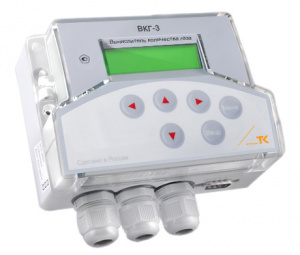

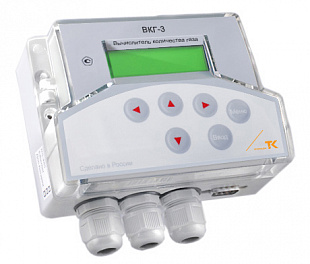

Вычислитель количества газа ВКГ-3Т обеспечивает измерение, вычисление и регистрацию на индикаторе и внешних устройствах:
- текущих и средних значений давления, температуры, расхода и объема в рабочих и стандартных условиях;
- итоговых (суммарных) значений объема в рабочих и стандартных условиях;
- текущих и средних значений технологических параметров;
- результатов диагностики нарушений назначенных диапазонов изменений параметров газа;
- результатов диагностики нарушений, связанных с отключением счетчика и воздействием на него магнитного поля;
- результатов самодиагностики вычислителя;
- представление значений давления в любых единицах - МПа, кПа или кг/см2;
- ведение календаря.
Вычислители количества газа ВКГ-3Т при наличии диагностируемых ситуаций обеспечивает изменение алгоритма измерений по заданным условиям.
Вычислитель имеет два дополнительных выхода, обеспечивающих дистанционную передачу информации об объеме газа и наличии диагностируемых ситуаций на внешние устройства.
Вычислитель имеет дополнительный вход, обеспечивающий регистрацию сигнала контрольного датчика, например, датчика загазованности, пожарной сигнализации и т.п.
Вычислители количества газа ВКГ-3Т обеспечивают измерения до 4-5 технологических величин (давления или перепада давления) от датчиков с выходным сигналом тока (4-20) мА.
Питание вычислителя производится от встроенной литиевой батареи, ресурс батареи – 4 года.
Регистрация информации
Регистрация средних значений параметров газа, технологических параметров, времени счета и остановки счета объема газа: глубина архива - 1448 часов, 125 суток, 44 декады, 24 месяца.
Регистрация значений объемов, времени счета и остановки счета с нарастающим итогом.
Регистрация диагностируемых ситуаций и изменений в настроечной базе данных.
Архивные и итоговые значения параметров, а также настроечная база данных вычислителя энергонезависимы. Архивы диагностируемых ситуаций и изменений в настроечной базе данных являются независимыми от действий пользователя.
Метрологические характеристики
| Регистрируемый параметр | Диапазон показаний | Пределы допускаемых значений погрешности | Примечание |
|---|---|---|---|
| Температура | (-40 - +70) °С | ± 0,1 °С | Абсолютная погрешность |
| Давление, перепад давления | (0 - 16) МПа | ± 0,1 % | Приведенная погрешность |
| Рабочий расход | (0 – 999999) м3/ч | ± 0,5 % | Относительная погрешность |
| Стандартный расход | (0 – 999999) м3/ч | ± 0,05 % | Относительная погрешность |
| Рабочий объем | (0 – 999999999) м3 | ± 1 ед.м.р. | Абсолютная погрешность |
| Стандартный объем | (0 – 999999999) м3 | ± 0,05 % | Относительная погрешность |
| Время | - | ± 0,01 % | Относительная погрешность |
Алгоритмы вычислений значений расхода и объема, приведенных к стандартным условиям, соответствуют требованиям ПР.50.2.019. Вычисление коэффициента сжимаемости газа производится в соответствии с методом NX 19 или уравнением состояния GERG-91 по ГОСТ 30319.2.
Пределы допускаемых значений погрешностей ВКГ-3Т при преобразовании выходных сигналов датчиков параметров газа:
| Измеряемая величина | Пределы допускаемых значений погрешности |
|---|---|
| Температура | Dtв = ± 0,05; ± 0,1 °С (абсолютная погрешность) |
| Давление, перепад давления | dр = ± 0,2 % (приведенная погрешность) |
| Объем в рабочих условиях | dv = ± 0,01 % (относительная погрешность) |
| Коэффициент коррекции (объем в стандартных условиях) | dc = ± 0,02 % (относительная погрешность) |
Межповерочный интервал – 4 года.
Измерительные каналы
- 2 канала измерений сопротивления (при использовании 1-ого канала, 2-ой может быть задействован для измерений температуры в технологических целях);
- 8 каналов измерения тока (4 – 20) мА (2 канала – давление газа, 1 канал – барометрическое давление, 5 каналов – давление или перепад давления в технологических целях);
- 2 канала измерений количества импульсов (частоты).
Подключаемые датчики
Вычислители количества газа предназначены для работы совместно с измерительными преобразователями:
- объема (расхода) газа с выходным импульсным сигналом частотой до 1000 Гц типа TZ, DELTA, TRZ, RVG, СГ, ЛГ-К, РГ-К, ВИР-100, ДРГ.М и др.;
- давления (избыточного, абсолютного) и разности давлений с выходным током (4 – 20) мА.
- сопротивления по ГОСТ 6651 с НСХ 100П, Pt100, 500П или Pt500 (выбор НСХ распространяется на оба измерительных канала сопротивления).
- счетчиками (расходомерами) газа с пассивной выходной цепью (типа «сухой контакт») и частотой импульсов до 16 Гц или с активной выходной цепью и частотой до 1000 Гц.
Интерфейсы
Измерительная информация по интерфейсу RS232, RS485 или Ethernet (определен заказом) может быть представлена на внешние устройства: принтер, модем, накопительный пульт, компьютер.
