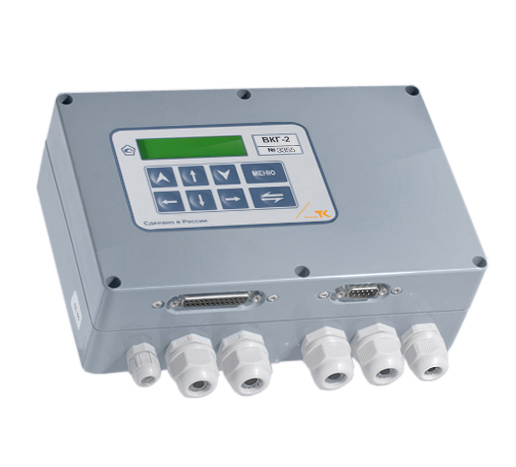

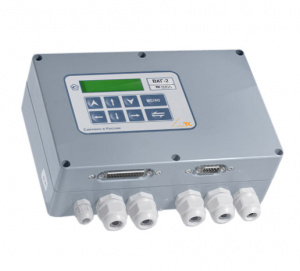

Вычислитель ВКГ-2 в составе измерительных комплексов природного газа позволяет вести учет в полном объеме по трем газопроводам.
Функциональные возможности
Вычислитель количества газа обеспечивает измерение, вычисление и регистрацию на индикаторе и внешних устройствах:
Вычислитель дополнительно обеспечивает (с целью технологического контроля на узле учета) измерение, вычисление и регистрацию на индикаторе и внешних устройствах давления и/или перепада давления. Вычислитель имеет функцию разрешения или запрета на изменение параметров газа. Вычислитель имеет режим работы «ограничитель». Данный режим используется для управления исполнительным механизмом регулятора с целью поддержания расхода газа, не превышающего заданного значения порога ограничения. Настройка вычислителя (ввод базы данных) осуществляется пользователем с клавиатуры прибора. Вычислители имеют специальные входы с защитой от дребезга «геркона» счетчика. Питание вычислителей от сети переменного тока 220 В 50 Гц.
Регистрация показаний результатов измерений
Глубина архива средних параметров составляет 62 суток. Итоговые значения объема и настроечная база данных энергонезависимы и сохраняются неограниченное время.
Метрологические характеристики
Измеряемая величина |
Пределы допускаемых значений погрешности |
Диапазон измерений |
|---|---|---|
|
Температура |
± 0,1 °С; ± 0,15 °С |
(-33...+85)°С |
|
Давление |
±0,1%; ±0,15% |
(0...10) МПа |
|
Разность давлений |
±(0,1...0,2)% |
(0...1000) кПа |
|
Расход в рабочих и стандартных условиях |
±(0,05...0,15)% |
(0...106) м3/ч |
|
Объем в рабочих и стандартных условиях |
±(0,01...0,05)% |
(0...1011) м3 |
|
Время |
±0,01% |
Текущее время, отчетные интервалы |
Алгоритмы вычисления значений расхода и объема, приведенных к стандартным условиям, соответствуют требованиям ГОСТ 30319.2 (метод NX 19 мод.), ГОСТ 8.586 и ПР50.2.019 для диапазонов изменения параметров газа:
- абсолютное давление от 0,05 до 10 МПа;
- температура от -33 до +85°С;
- плотность в стандартных условиях от 0,55 до 1,1 кг/м3;
- суммарное содержание азота и диоксида углерода – не более 0,15 мол. долей.
Подключаемые датчики
Вычислитель количества газа имеет:
- 3 канала измерения сопротивления (ТСМ/ТСП-50, 100, 500);
- 8 каналов измерения тока (0–5, 0(4)–20 мА);
- 3 канала измерения частоты.
Применяемые совместно с вычислителем датчики параметров газа:
- Расходомер переменного перепада (до трех на одном трубопроводе) на основе стандартных диафрагм с линейной или квадратичной функцией преобразования перепада давления в ток в диапазонах изменения 0(4) – 5(20) мА;
- преобразователи расхода любого принципа действия, имеющие сигнал постоянного тока в диапазонах 0(4) – 5(20) мА, пропорциональный рабочему расходу;
- датчики объемного расхода и объема с импульсными сигналами (до 1000 Гц);
- вихревой расходомер «ИРВИС-К-300».
Интерфейсы
Архивная информация по интерфейсам RS232, RS485 и Centronics может быть представлена на внешние устройства: принтер, модем, накопительный пульт НП, компьютер.
