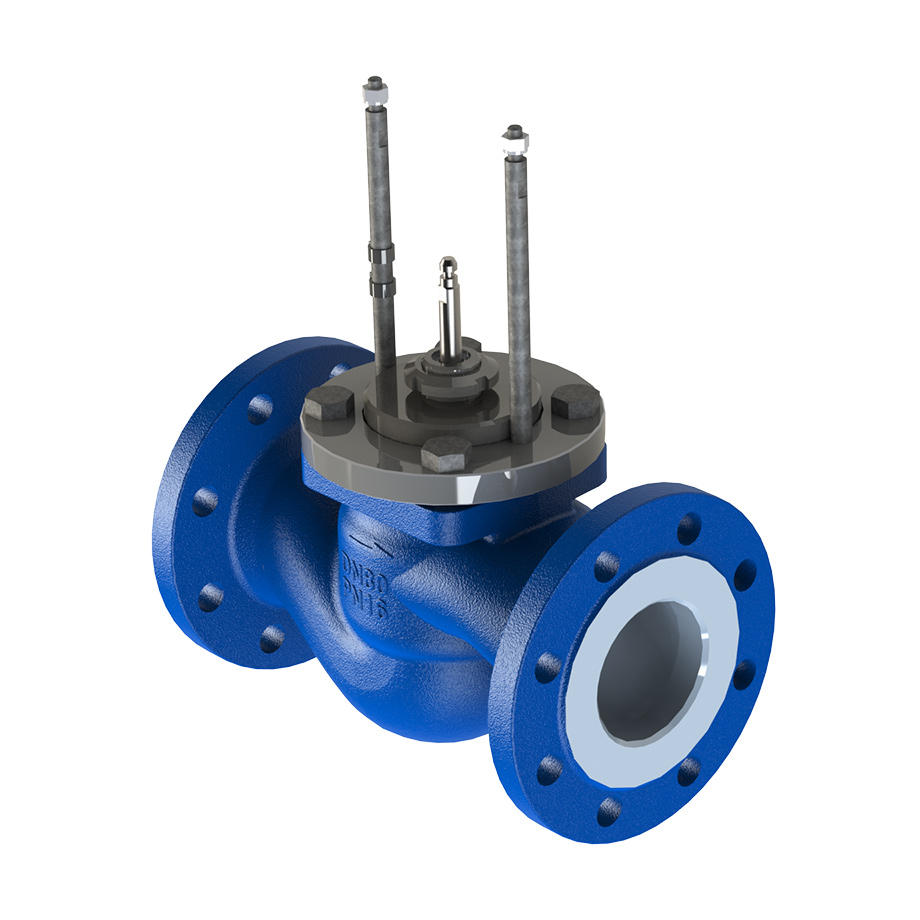

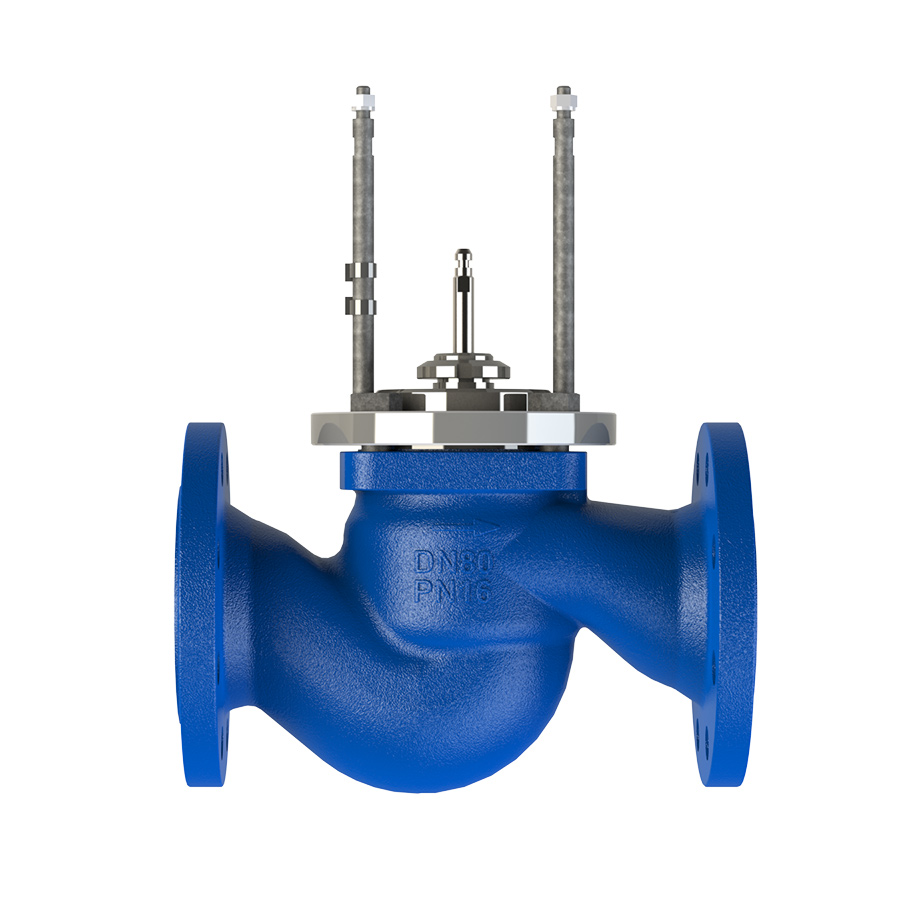

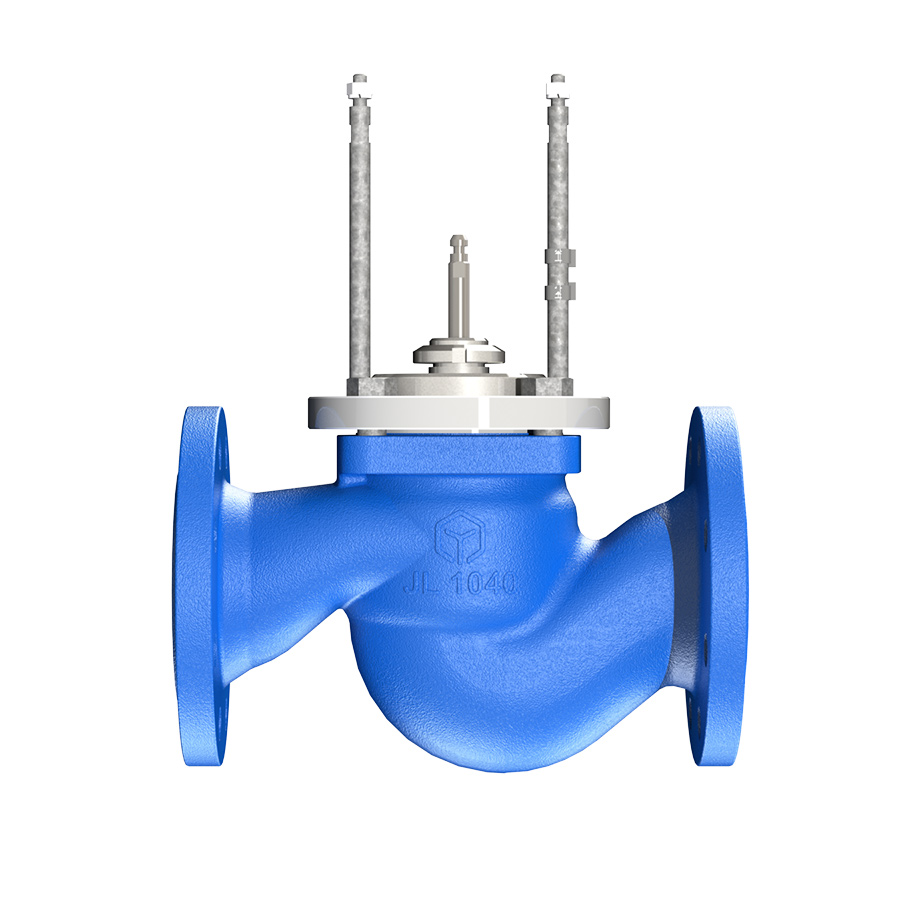

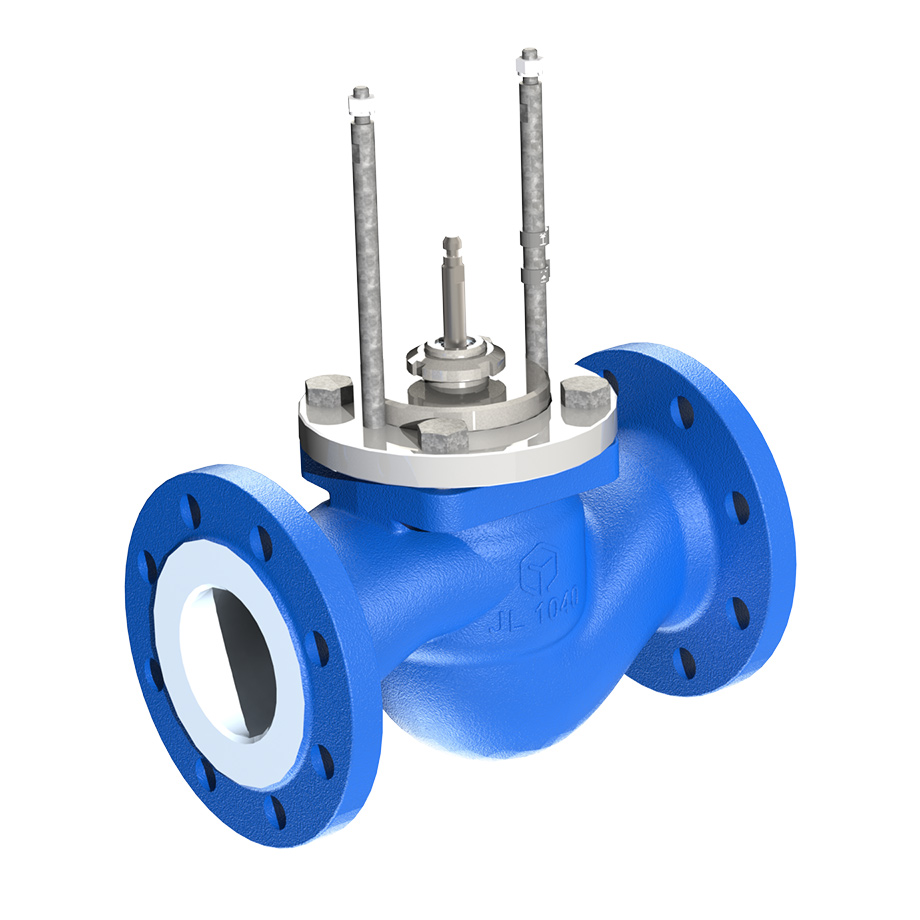

Регулирующие клапаны двухходовые TRV

Клапаны применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.

Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод поставляется отдельно). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос
Присоединение Фланцевое
Рабочая среда Вода, этиленгликоль и пропиленгликоль (концентрация до 65%)
Серия бренда TRV
Макс. рабочая температура, °C 150
Мин. рабочая температура, °C 5
Материал корпуса Чугун
Макс. рабочее давление, бар 16 или 25
НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр, DN, мм 15 20 25 32 40 50 65 80 100 125 150 200
Максимальная условная пропускная способность Kvs,
м³/час		 0,16
0,25
0,4
0,63
1
1,6
2,5
4		 1,6
2,5
4
6,3		 2,5
4
6,3
8
10		 6,3
8
10
12,5
16		 10
12,5
16
20
25		 10
12,5
16
20
25
32
40		 25
32
40
50
63		 40
63
80
100		 63
80
100
125
160		 100
125
160
200
250		 100
160
200
250
300		 250**
300**
360
450
500
630
Разгруженный по давлению нет да
Коэффициент начала кавитации Z 0,6 0,55 0,5 0,45 0,4 0,35 0,3 0,2
Расходная характеристика линейная составная
Номинальное давление PN, бар (МПа) 16 (1,6), 25 (2,5)*
Протечка в затворе, % от Kvs, не более 0,01-для жидкости
Ход штока, мм 10 20 22 25 32 40 50 60 50**, 60
Тип присоединения фланцевый
Рабочая среда вода, этиленгликоль и пропиленгликоль (концентрация до 65%)
Температура рабочей среды Т, °С +5…+150
Материалы:корпус серый чугун с шаровидным графитом EN-JL1040 (для PN 1,6 МПа);
высокопрочный чугун EN-JS1025 (для PN 2,5 МПа)
крышка сталь 20
шток
плунжер
седло		 нержавеющая сталь 40Х13
сменный блок уплотнения штока направляющие – PTFE; прокладки - EPDM;
уплотнение в затворе "металл по металлу"
