Основные характеристики VFG2:
- проходные;
- нормально открытые;
- разгруженные по давлению;
- с металлическим уплотнением затвора (VFG2);
- регулируемая среда: вода.
Основные характеристики VFGS2:
- проходной;
- нормально открытый;
- разгруженный по давлению;
- с металлическим уплотнением затвора;
- регулируемая среда: водяной пар, вода.
Основные характеристики VFG33:
- трехходовой смесительный (VFG33);
- разгруженный по давлению;
- регулируемая среда: вода.
Примечание. Клапаны регулирующие серий VFG2 и VFGS2 могут использоваться в качестве составного элемента регуля¬торов температуры и давления прямого действия.

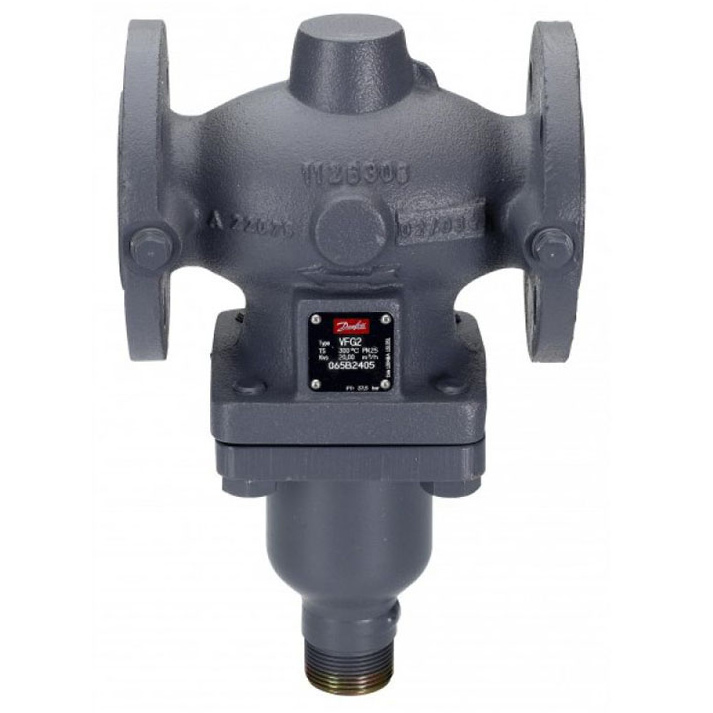

VFG2 проходной нормально открытый, разгруженный по давлению с металлическим уплотнением затвора
Ду,мм | Kvs,м3/ч | Tмакс.,°C | Кодовый номер | |
---|---|---|---|---|
Ру = 25 бар | Ру = 40 бар | |||
15 | 4,0 | 200 | 065B2401 | 065B2411 |
20 | 6,3 | 200 | 065B2402 | 065B2412 |
25 | 8,0 | 200 | 065B2403 | 065B2413 |
32 | 16 | 200 | 065B2404 | 065B2414 |
40 | 20 | 200 | 065B2405 | 065B2415 |
50 | 32 | 200 | 065B2406 | 065B2416 |
65 | 50 | 200 | 065B2407 | 065B2417 |
80 | 80 | 200 | 065B2408 | 065B2418 |
100 | 125 | 200 | 065B2409 | 065B2419 |
125 | 160 | 200 | 065B2410 | 065B2420 |
150 | 280 | 140 | — | 065B2421 |
200 | 320 | 140 | — | 065B2422 |
250 | 400 | 140 | — | 065B2423 |
Технические характеристики VFG2
Условный проход Ду, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
Пропускная способность Kvs, м3/ч | 4 | 6,3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | |
Коэффициент начала кавитации Z по VDMA 24 422 | 0,6 | 0,6 | 0,6 | 0,55 | 0,55 | 0,5 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 | 0,2 | |
Макс. перепад давлений на клапане с AME 655, 658SU(SD)* ΔPкл., бар | Ру = 25 бар** | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 15 | 15 | |||
Ру = 40 бар** | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 15 | 15 | 12 | 2 | 1 | |
Условное давление Ру, бар | 25 или 40 бар; фланцы по DIN 2501 | |||||||||||||
Регулируемая среда | Вода или 30% водный раствор гликоля; Т = 2–200 °С | Вода или 30% водный раствор гликоля; Т = 2–140 °С | ||||||||||||
Протечка, % от Kvs | 0,03 | 0,05 | ||||||||||||
Устройство разгрузки давления | Сильфон из нержавеющая стали, мат. № 1.4571 | Гофр. мембрана | ||||||||||||
Материал корпуса клапана | Ру = 25 бар | Высокопрочный чугун EN-GJS-400 (GGG-40.3) | ||||||||||||
Ру = 40 бар | Сталь GP240GH (GS-C 25) | |||||||||||||
Материал затвора | Нержавеющая сталь, мат. № 1.4404 | Мат. № 1.4021 | ||||||||||||
Материал седла | Нержавеющая сталь, мат. № 1.4021 | Мат. № 1.4313 |
* Установка приводов AME 655, 658 SD, SU на клапан VFG2 возможна только через адаптеры.
** При рабочем давлении свыше 14 бар необходимо использовать удлинители штока ZF4, ZF6.
VFGS2 проходной, для пара, нормально открытый, разгруженный по давлению с металлическим уплотнением затвора
Ду, мм | Kvs*, м3/ч | Tмакс., °C | Кодовый номер | ||
---|---|---|---|---|---|
Ру = 16 бар | Ру = 25 бар | Ру = 40 бар | |||
15 | 4,0 (2,5) | 350** | 065B2430 | 065B2443 | 065B2453 |
20 | 6,3 (4,0) | 350** | 065B2431 | 065B2444 | 065B2454 |
25 | 8,0 (6,3) | 350** | 065B2432 | 065B2445 | 065B2455 |
32 | 16 (10) | 350** | 065B2433 | 065B2446 | 065B2456 |
40 | 20 (16) | 350** | 065B2434 | 065B2447 | 065B2457 |
50 65 |
32 (25) 50 (40) |
350** 350** |
065B2435 065B2436 |
065B2448 065B2449 |
065B2458 065B2459 |
80 | 80 (63) | 350** | 065B2437 | 065B2450 | 065B2460 |
100 | 125 (100) | 350** | 065B2438 | 065B2451 | 065B2461 |
125 | 160 (125) | 350** | 065B2439 | 065B2452 | 065B2462 |
150 | 280 | 300 | 065B2440 | — | 065B2463 |
200 | 320 | 300 | 065B2441 | — | 065B2464 |
250 | 400 | 300 | 065B2442 | — | 065B2465 |
* В скобках приведено значение Кvs для клапанов с сепаратором, который применяется в целях снижения шума. Возможна поставка клапанов со встроенным сепаратором (кодовые номера предоставляются по индивидуальному запросу).
** 200 °С – для Ду = 15–125 мм, Ру = 16, 25, 40 бар; 300 °С – для Ду = 15–125 мм, Ру = 16 бар с удлинителем штока ZF4; 300 °С – для Ду = 15–125 мм, Ру = 25, 40 бар; 350 °С – для Ду = 15–125 мм, Ру = 25, 40 бар с удлинителем штока ZF4.
Технические характеристики VFGS2
Условный проход Ду, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
Пропускная способность Kvs, м3/ч | 4,0 (2,5) | 6,3 (4,0) | 8,0 (6,3) | 16 (10) | 20 (16) | 32 (25) | 50 (40) | 80 (63) | 125 (100) | 160 (125) | 280 320* |
320 450* |
400 630* |
|
Коэффициент начала кавитации Z по VDMA 24 422 | 0,6 | 0,6 | 0,6 | 0,55 | 0,55 | 0,5 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 | 0,2 | |
Макс. перепад давлений на клапане с AME 655, 658SU(SD)* ΔPкл., | Ру = 16 бар** | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 15 | 15 | 12 | 10 | 10 |
Ру = 25, 40 бар** | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 15 | 15 | 12 | 2 | 1 | |
Условное давление Ру, бар | 16, 25 или 40 бар; фланцы по DIN 2501 | |||||||||||||
Регулируемая среда | Пар, вода; Т макс. = 350 °С | Пар, вода; Т макс. = 300 °С | ||||||||||||
Протечка, % от Kvs | 0,03 | 0,05 | ||||||||||||
Устройство разгрузки давления | Сильфон из нержавеющая стали, мат. № 1.4571 | Гофр. мембрана | ||||||||||||
Материал корпуса клапана | Ру = 16 бар | Серый чугун EN-GJL-250 (GG-25) | ||||||||||||
Ру = 25 бар | Высокопрочный чугун EN-GJS-400 (GGG-40.3) | |||||||||||||
Ру = 40 бар | Сталь GP240GH (GS-C 25) | |||||||||||||
Материал затвора | Нержавеющая сталь, мат. № 1.4021 | Мат. № 1.4313 | ||||||||||||
Материал седла | Нержавеющая сталь, мат. № 1.4021 |
* Установка приводов AME 655, 658 SD, SU на клапан VFGS2 возможна только через адаптеры.
** При рабочем давлении свыше 14 бар необходимо использовать удлинители штока ZF4, ZF6.
VFG33 трехходовой, смесительный, разгруженный по давлению
Ду, мм | Kvs, м3/ч | Tмакс., °C | Кодовый номер | |
---|---|---|---|---|
Ру = 16 бар | Ру = 25 бар | |||
25 | 8,0 | 200 | 065B2598 | 065B2606 |
32 | 12,5 | 200 | 065B2599 | 065B2607 |
40 | 20 | 200 | 065B2600 | 065B2608 |
50 | 32 | 200 | 065B2601 | 065B2609 |
65 | 50 | 200 | 065B2602 | 065B2610 |
80 | 80 | 200 | 065B2603 | 065B2611 |
100 | 125 | 200 | 065B2604 | 065B2612 |
125 | 160 | 200 | 065B2605 | 065B2613 |
Технические характеристики VFG33
Условный проход Ду, мм | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | |
Пропускная способность Кvs, м3/ч | 8 | 12,5 | 20 | 32 | 50 | 80 | 125 | 160 | |
Макс. перепад давлений на клапане с AME 655, 658SU(SD)* ΔPкл., бар | Ру = 16, 25 бар** | 16 | 16 | 16 | 14 | 12 | 10 | 10 | 10 |
Условное давление Ру, бар | 16 или 25 бар; фланцы по DIN 2501 | ||||||||
Регулируемая среда | Вода или 30% водный раствор гликоля; Т = 2–200 °C (с ZF4 — 350 °С) | ||||||||
Протечка, % от Kvs | 0,05 | ||||||||
Материал корпуса клапана, Ру = 16, 25 бар | Высокопрочный чугун EN-GJS-400 (GGG-40.3) | ||||||||
Материал затвора | Нержавеющая сталь, мат. № 1.4404 | ||||||||
Материал седла | Нержавеющая сталь, мат. № 1.4021 |
* Установка приводов AME 655, 658 SD, SU на клапан VFG33 возможна только через адаптеры.
** При рабочем давлении свыше 14 бар необходимо использовать удлинители штока ZF4, ZF6.
