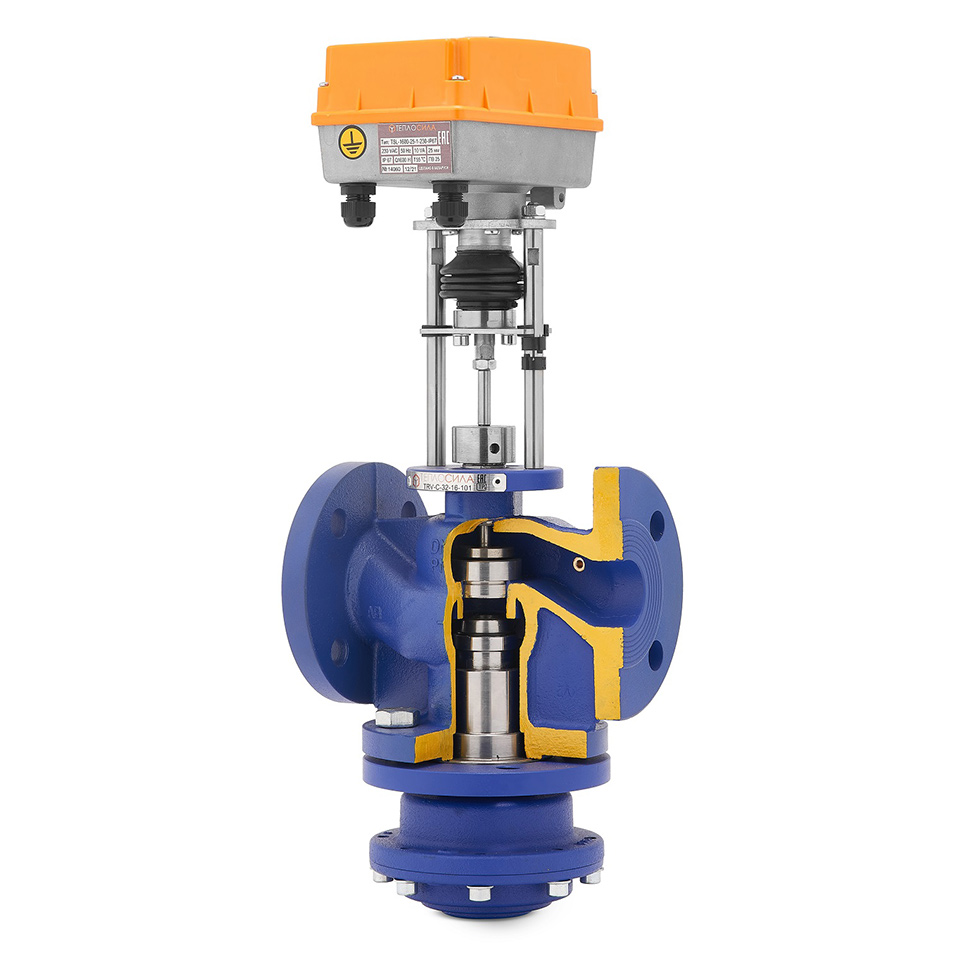

Оснащенный электроприводом клапан комбинированный является регулирующим клапаном с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая мембрана поддерживает на регулирующем клапане перепад давлений 0,05 МПа.
| Присоединение |
Фланцевое |
| Рабочая среда |
Вода, этиленгликоль и пропиленгликоль (концентрация до 65%) |
| Серия бренда |
TRV-C |
| Макс. рабочая температура, °C |
150 |
| Мин. рабочая температура, °C |
5 |
| Материал корпуса |
Чугун |
| Макс. рабочее давление, бар |
16 |
Основные технические характеристики комбинированных клапанов TRV-С
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ |
ЗНАЧЕНИЯ ПАРАМЕТРОВ |
| Условный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
| Максимальная условная пропускная способность регулятора давления Kvs, м³/час |
2,5 |
4 |
8 |
10 |
16 |
25 |
32 |
50 |
90 |
| Коэффициент начала кавитации Z |
0,55 |
0,5 |
| Фиксированный перепад давлений на регулирующем клапане, МПа (бар) |
0,05 (0,5) |
| Пропускная характеристика |
Линейная |
| Номинальное давление PN, бар (МПа) |
16 (1,6) |
| Относительная протечка в затворе, % от Kvs, не более |
0,01 |
| Ход штока, мм |
14 |
20 |
| Тип присоединения |
Фланцевый |
| Рабочая среда |
Вода, этиленгликоль и пропиленгликоль (концентрация до 65%) |
| Температура рабочей среды Т, °С |
+5…+150 |
| Авторитет клапана |
100% в диапазоне допустимых расходов |
| Мин. допустимый перепад давлений на комбинированном клапане ∆Pmin, бар |
≥ 0,8 |
≥ 0,5 |
≥ 0,8 |
≥ 1,0 |
| Диапазон настройки максимального расхода, м³/час |
0,3-1,6 |
0,3-2,4 |
0,7-4 |
1-4,8 |
1-10,5 |
1,5-15 |
2-20 |
2,5-35 |
3,5-75 |
| Максимальный расход, м³/час* |
1,8 |
2,8 |
4,3 |
5,2 |
12,5 |
20 |
25 |
40 |
80 |
| Материалы: корпус клапана и диафрагмы |
Серый чугун с шаровидным графитом EN-JL1040 |
| Седло, тарелки диафрагменного блока, поршень, плунжеры, штоки, корпус регулятора |
Нержавеющая сталь 40Х13 |
| Направляющие штока |
PTFE |
| Уплотнение штока |
EPDM |
| Мембрана |
EPDM на тканевой основе |
